Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт
4. Выберите параметр , чтобы включить воспроизведение сигнала, если система AIS определяет
пересечение объектом границы безопасной зоны в течение заданного интервала времени (в диапазоне от
1 до 24 минут).
5. Выберите время.
Просмотр списка целей AIS
Карта рыбалки и Mariner’s Eye 3D доступны при наличии карты памяти BlueChart g2
Vision с предварительно записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
, , или
.
3. Выберите пункт
> > .
Вызов цели AIS
См. раздел “Отдельный стандартный вызов цели AIS” (стр. 89).
Трехмерная перспектива
Функция трехмерной перспективы обеспечивает перспективу из точки над судном и позади него
(в соответствии с заданным курсом), что помогает при визуальной навигации. Этот просмотр требуется
при навигации через сложные отмели, рифы, мосты или каналы, и особенно полезен при определении
маршрута входа и выхода в незнакомых портах или местах якорной стоянки
На главном экране выберите пункты > .
Навигационная картаТрехмерная перспектива
Настройка режима просмотра
Нажмите кнопку для перемещения вида ближе к судну и ниже к воде.
Нажмите кнопку для перемещения вида в противоположном от судна направлении.
В нижней части экрана будет временно включено отображение шкалы (
).

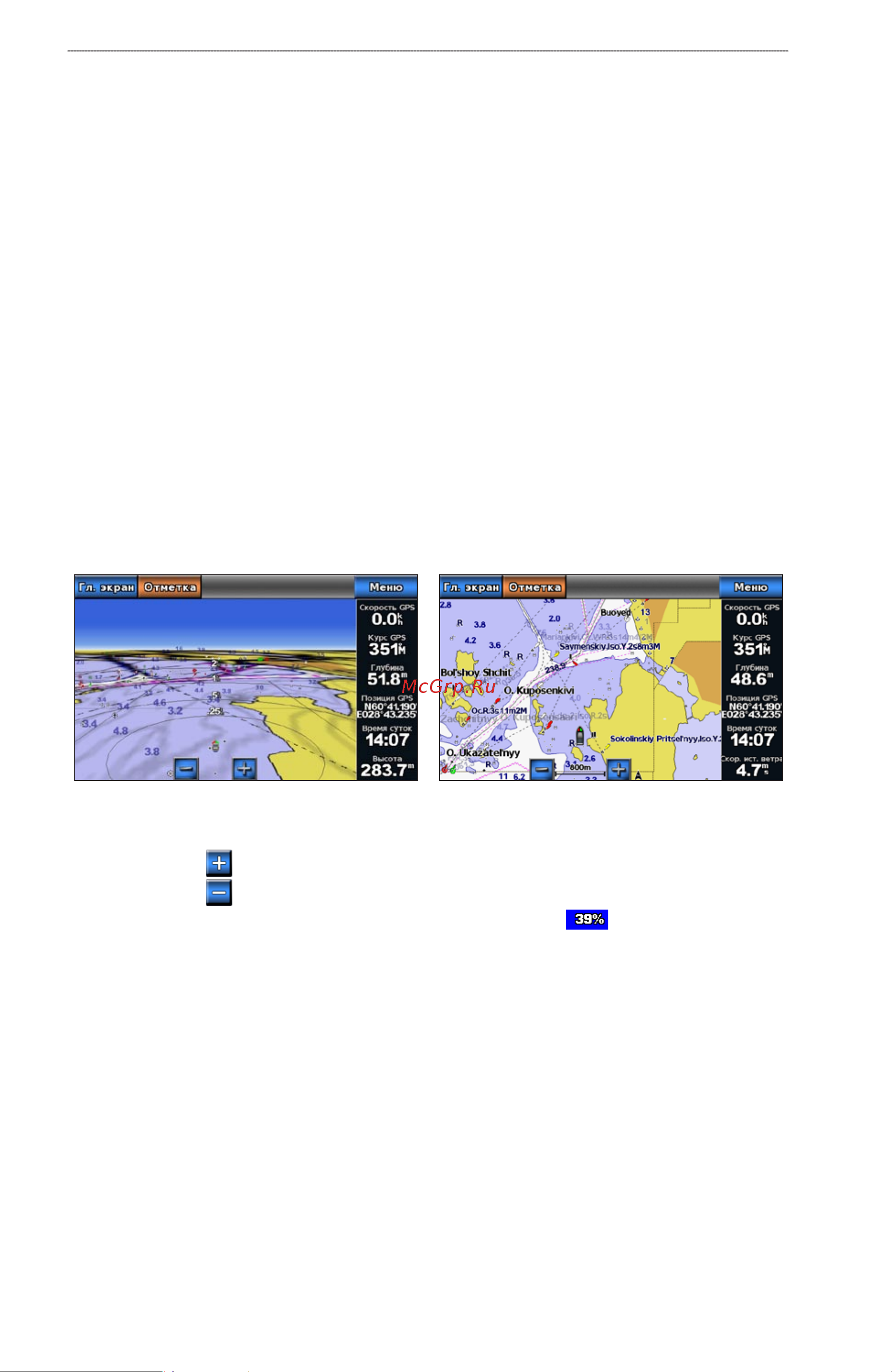

Внешний вид трехмерной перспективы
Отображение колец диапазона
Кольца диапазона — это средство визуализации расстояний в режимах “Трехмерная перспектива” и
“Mariner’s Eye 3D”.
Mariner’s Eye 3D доступен при наличии карты памяти BlueChart g2 Vision с
предварительно записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
или .
3. Выберите
> > > .
•
•
