Руководство пользователя картплоттера GPSMAP
®
серии 700
Режимы просмотра карт и трехмерных карт

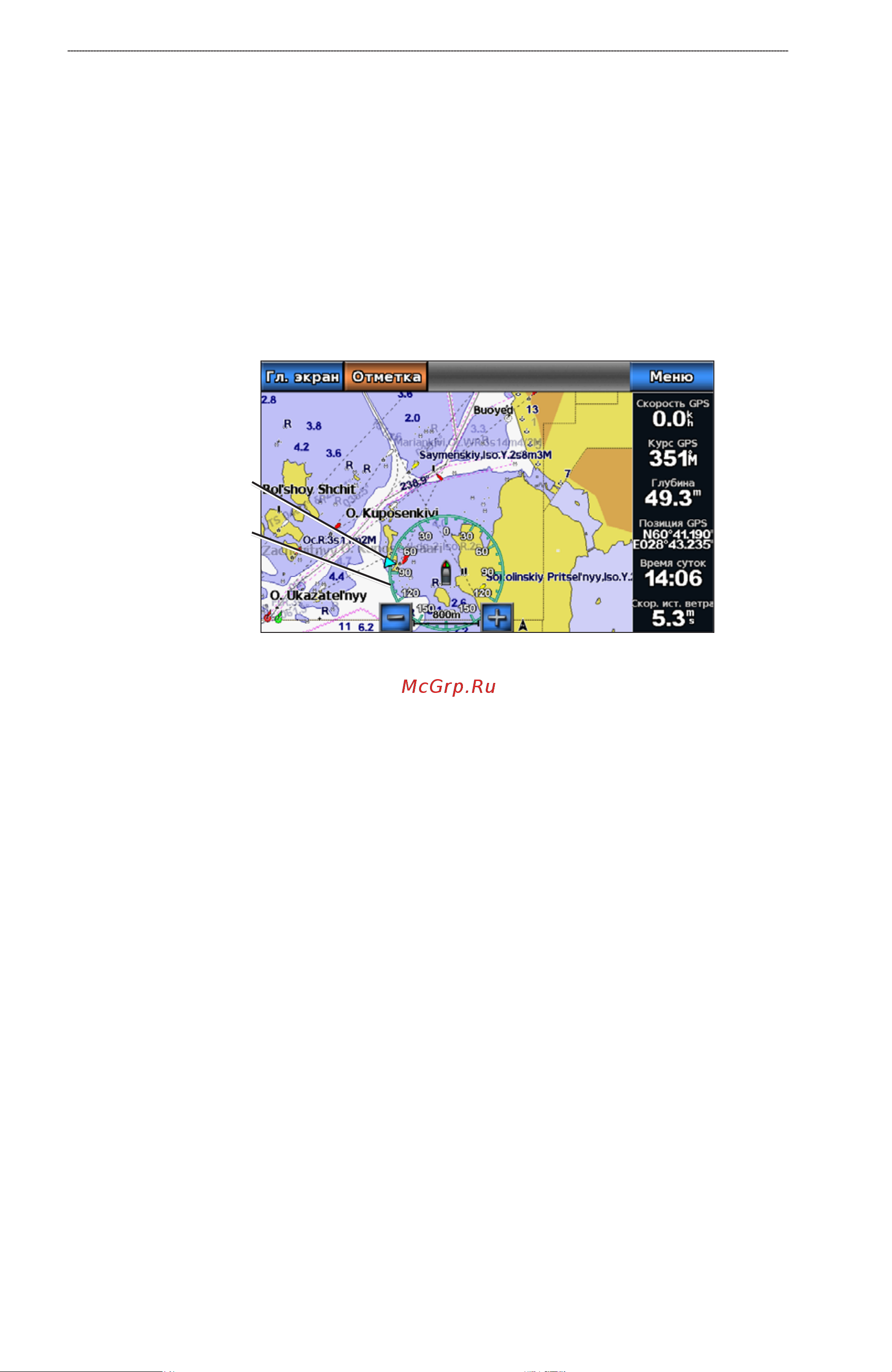

Отображение и настройка картушек
На навигационной карте и карте рыбалки можно включить отображение картушки компаса вокруг судна,
что позволит определять направление компаса. Если картплоттер подключен к совместимому морскому
датчику ветра, отображается также направление истинного или кажущегося ветра.
Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выполните одно из следующих действий.
Выберите пункт > > > .
Выберите пункт > > > .
3. Выберите тип картушки
, или .
Картушка
компаса
Индикатор
направления
ветра
Отображение других судов
См. раздел “Настройка отображения других судов” (стр. 55).
Отображение и настройка наложения данных
См. раздел “Наложение цифр” (стр. 53).
Использование маршрутных точек
См. раздел “Маршрутные точки” (стр. 29).
Треки
См. раздел “Треки” (стр. 33).
Автоматическая идентификационная система
Автоматическая идентификационная система (AIS) позволяет идентифицировать и отслеживать другие суда.
Сведения об автоматической идентификационной системе
Автоматическая идентификационная система оповещает о движении в районе нахождения судна. При
подключении к внешнему устройству AIS картплоттер поддерживает отображение информации AIS о других
судах, находящихся в зоне действия устройства, которые оборудованы приемопередатчиком и передают
информацию AIS. Каждое судно передает следующую информацию: номер MMSI (идентификатор морской
подвижной службы), местоположение, скорость по GPS, курс по GPS, время с момент последней передачи
сведений о местоположении судна, ближайшая точка приближения, а также время до ближайшей точки
приближения.
•
•
