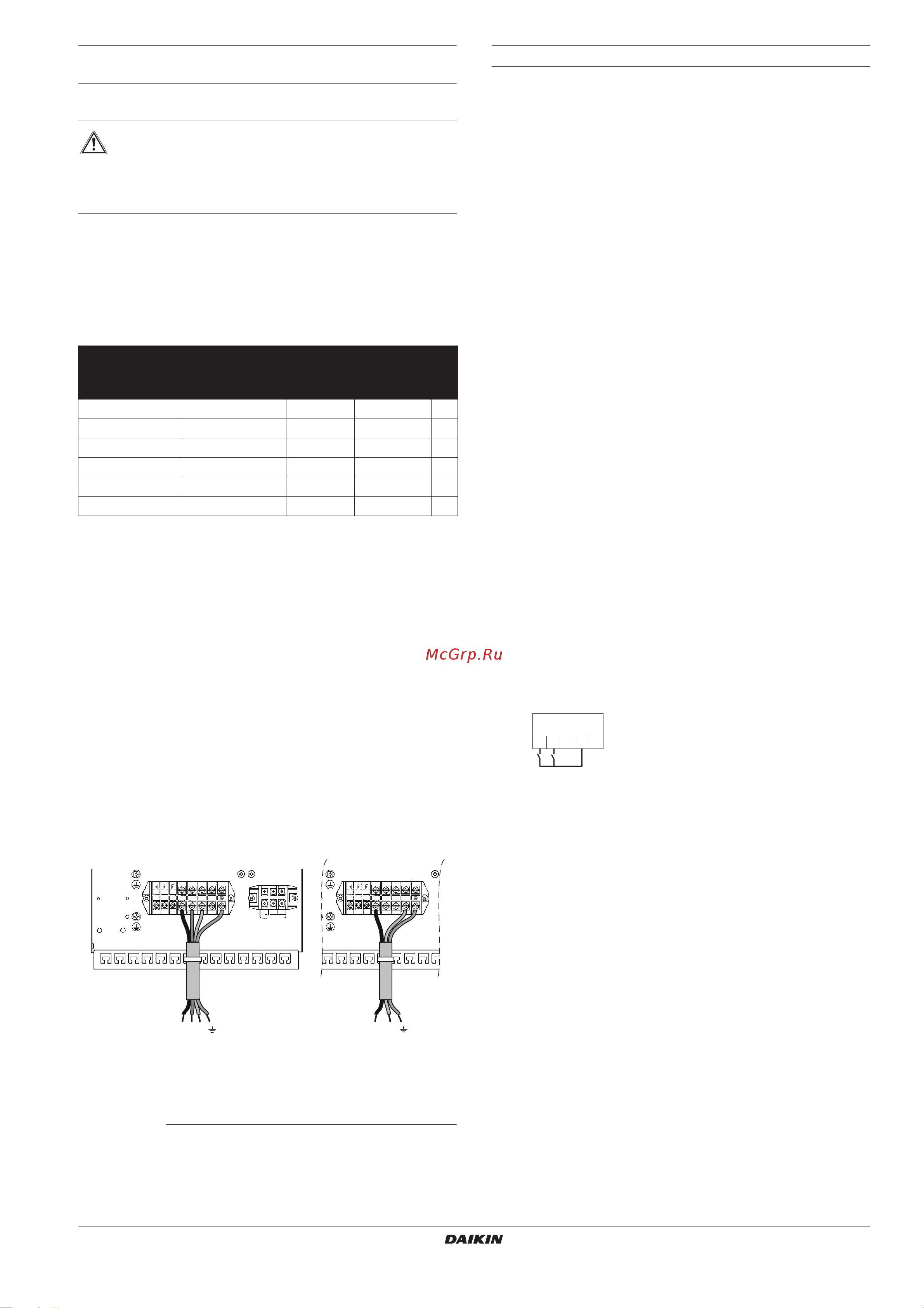

Daikin EKHBH016BB3V3 [25/64] Подсоединение электропитания к резервному нагревателю
EKHBH/X016BB
Внутренний агрегат для воздушно-водяной системы,
работающей в режиме теплового насоса
4PW62572-1B – 05.2011
Инструкция по монтажу
22
Подсоединение электропитания к резервному
нагревателю
Требования к цепи электропитания и кабелям
Эта цепь электропитания должна быть защищена защитными
устройствами в соответствии с действующими нормативами.
Кабель электропитания выбирается в соответствии
с действующими нормативами. Максимальный рабочий ток
резервного нагревателя смотрите в таблице ниже.
(1)(2)
Порядок действий
1 Используя соответствующий кабель, подсоедините цепь
электропитания к основному автомату защиты, как
показано на электрической схеме и приведенной ниже
иллюстрации.
2 Подсоедините провод заземления (желто-зеленый) к винту
заземления на клемме X1M.
3 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
Примечание: показана только описываемая проводка.
Подсоединение кабеля термостата
Подсоединение кабеля термостата зависит от применения
системы.
Более подробную информацию о работе насоса в сочетании
с комнатным термостатом и его настройке см. также в разделах
"3.4. Примеры типового применения" на странице 4
и "8.2. Конфигурация комнатного термостата" на странице 26.
Требования термостата
Электропитание: 230 В переменного тока от электросети
или питание от батареи
Контактное напряжение: 230 В.
Порядок действий
1 Кабель термостата подключается к предназначенным для
него клеммам, как показано на электрической схеме,
в порядке, изложенном в инструкции по монтажу комнатного
термостата в комплекте.
2 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
3 Установите DIP-переключатель SS2-3 на плате в положение
ON. Дополнительные сведения см. в разделе
"8.2. Конфигурация комнатного термостата" на странице 26.
Подключение контактов первого и второго значения
двухтемпературного режима
Контакты значений температуры подключаются только при
работе оборудования в двухтемпературном режиме.
См. также "3.4. Примеры типового применения" на странице 4
и "Двухтемпературный режим" на странице 36.
Требования к контактам
Контакт должен быть слаботочным, рассчитанным на 230 В
(100 мА).
Порядок действий
1 Контакты первого и второго значений температуры
подключаются к предназначенным для них клеммам, как
показано на приведенной ниже иллюстрации
2 Зафиксируйте кабели со стяжками креплениями стяжек
для устранения натяжения.
3 Установите DIP-переключатель SS2-3 и местную настройку
[F-00] в нужный режим работы насоса. См. раздел
"8.3. Конфигурация работы насоса" на странице 26,
а конфигурацию местной настройки [F-00] см. в разделе
"[F] Дополнительные настройки" на странице 41.
ОСТОРОЖНО!
Резервный и вспомогательный водонагреватели
подключаются к отдельной цепи электропитания
(a)
.
Не допускается подключение к цепи электропитания,
которая уже питает другие потребители.
(a) Применяется только для резервуара с встроенным электрическим
вспомогательным нагревателем (EKHW*).
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, с входным током >16 А и 75 А на фазу.
Модель внутреннего
агрегата
Производительность
резервного
нагревателя
Номинальное
напряжение
резервного
нагревателя
Максимальный
рабочий ток
Z
max
(ΩΩ
ΩΩ
)
EKHB*016BB3V3 3 кВт 1x 230 В 13 А
EKHB*016BB6V3
(a)(b)
(a) Оборудование соответствует требованиям нормативов EN/
IEC 61000-3-12
(1)
(b) Настоящее оборудование соответствует требования EN/IEC 61000-3-11
(2)
при условии того, что системное сопротивление Z
sys
меньше либо равно
Z
max
в точке сопряжения подвода питания пользователю с системой
общего пользования. Ответственность за подключение оборудования
только к подводу питания, системное сопротивление Z
sys
которого меньше
либо равно Z
max
, несет специалист по монтажу или пользователь
оборудования. При необходимости следует проконсультироваться
с оператором распределительной сети.
6 кВт 1x 230 В 26 А 0,29
EKHB*016BB6WN 6 кВт 3x 400 В 8,6 А
EKHB*016BB9WN 9 кВт 3x 400 В 13 А
EKHB*016BB6T1 6 кВт 3x 230 В 15 А
EKHB*016BB9T1
(b)
9 кВт 3x 230 В 23 А
(2) Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения, колебаниям
напряжения и мерцанию в низковольтных системах электропитания
для оборудования с номинальным током 75 А.
3x 230 V
3x 400 V
1x 230 V
L1 N
L1 L2 L3 N L1 N
X1M X1M
X3M
L1 L2 L3
X2M
SP1SP2
123
4
SP1 Контакт первого значения температуры
SP2 Контакт второго значения температуры
