![Daikin EKHBH016BB3V3 [16/64] Функциональная схема](/views2/1789159/page16/bg10.png)
Инструкция по монтажу
13
EKHBH/X016BB
Внутренний агрегат для воздушно-водяной системы,
работающей в режиме теплового насоса
4PW62572-1B – 05.2011

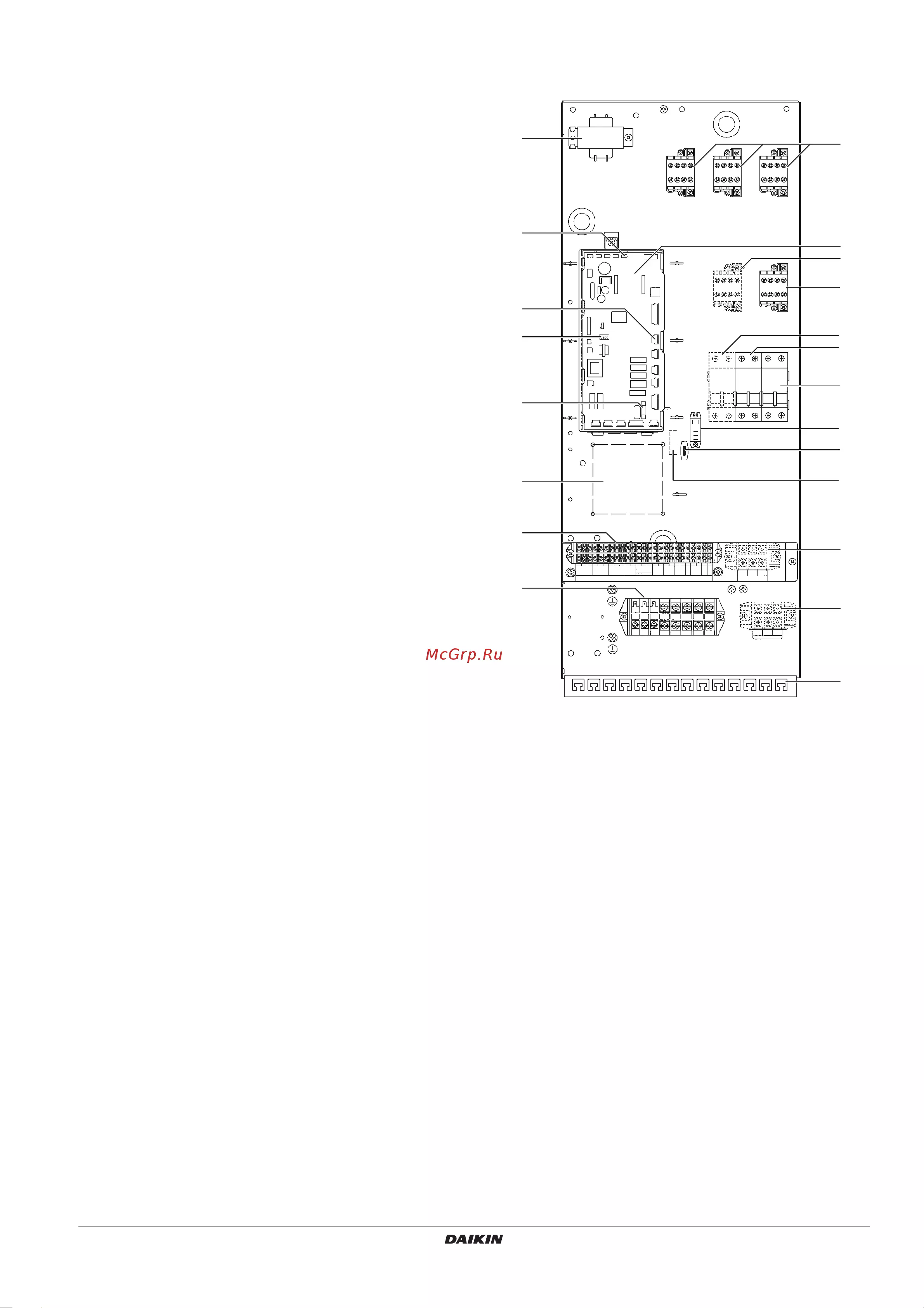

11. Гнездо X13A
В гнездо X13A вставляется разъем K3M (только для
установок с резервуаром для горячей воды бытового
потребления).
12. Гнездо X9A
В гнездо X9A вставляется разъем термистора (только для
установок с резервуаром для горячей воды бытового
потребления).
13. Плавкий предохранитель насоса FU2 (линейный
предохранитель)
14. Реле насоса K4M
15. Трансформатор TR1
16. A4P
Плата цифрового ввода-вывода (только для установок
с комплектом для подключения к солнечным батареям или
с платой цифрового ввода-вывода в комплекте).
17. X6YA/X6YB/X6Y
Разъемы для подключения к обычному источнику
электропитания. См. также "Подключение
к энергосберегающему источнику электропитания" на
странице 23.

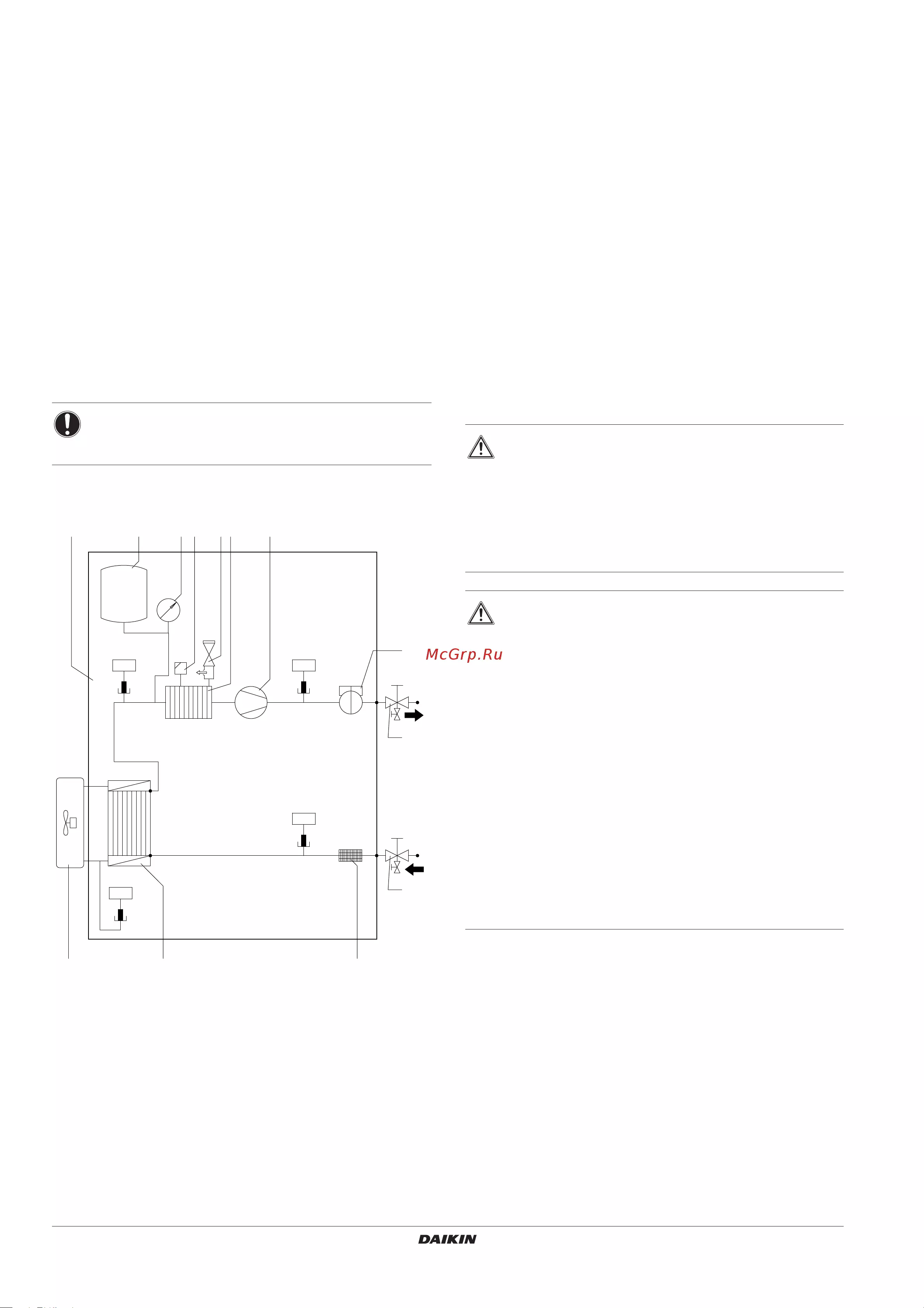

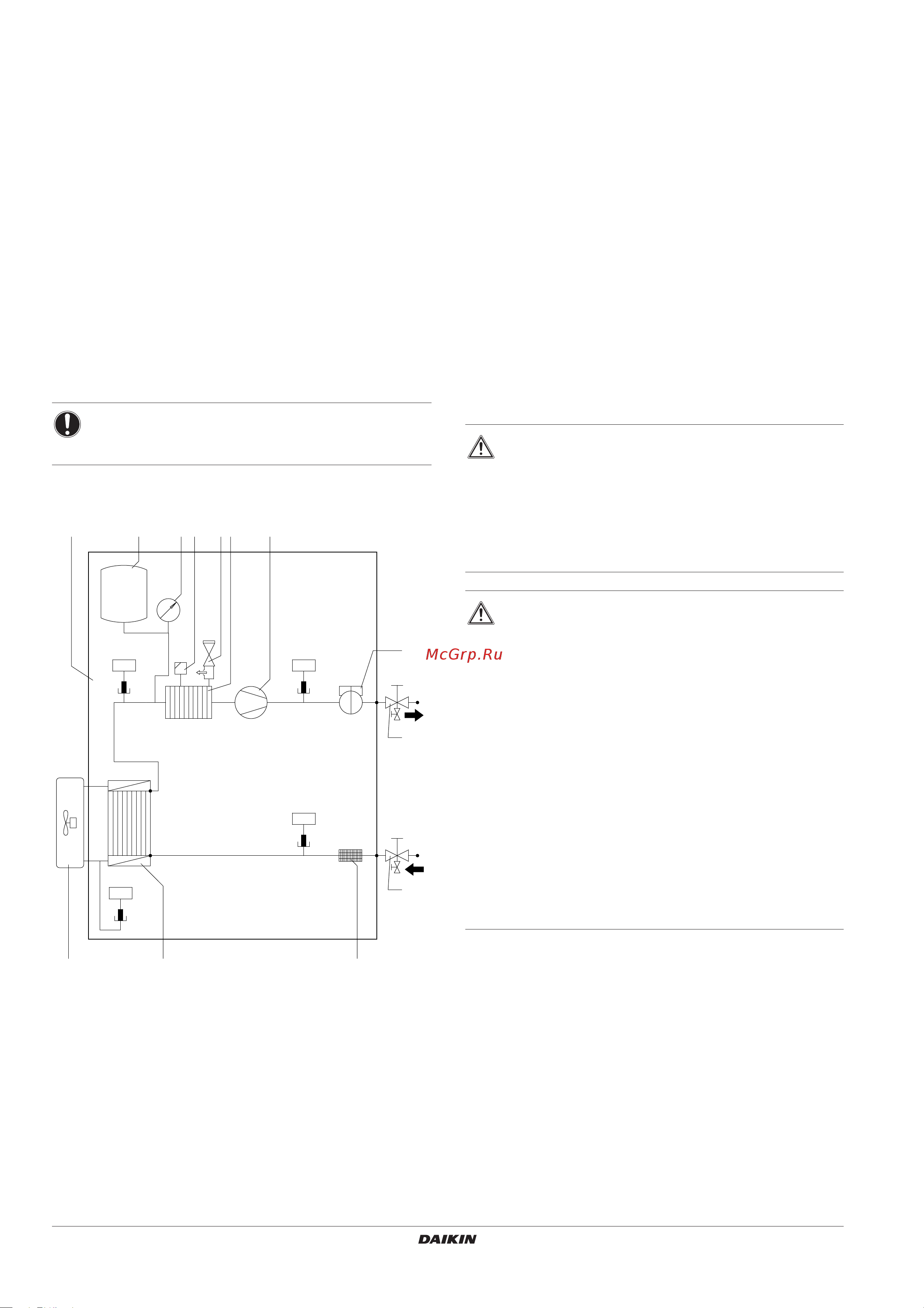

5.4. Функциональная схема
1 Наружный агрегат
2 Внутренний агрегат
3 Расширительный бак
4 Манометр
5 Клапан выпуска воздуха
6 Клапан сброса давления
7 Резервный нагреватель
8 Насос
9 Реле протока
10 Запорный клапан на выходе воды с дренажным
клапаном (устанавливается на месте)
11 Запорный клапан на входе воды с дренажным
клапаном (устанавливается на месте)
12 Фильтр
13 Теплообменник
R1T Термистор на выходе воды из теплообменника
R2T Термистор на выходе воды из резервного нагревателя
R3T Термистор на стороне жидкого хладагента
R4T Термистор на входе воды
6. Установка внутреннего агрегата
6.1. Выбор места установки
Агрегат должен быть смонтирован на стене внутри помещения
в месте, удовлетворяющем нижеперечисленным условиям.
■ В месте установки не должен образовываться иней.
■ Вокруг агрегата должно быть достаточно свободного места
для проведения технического обслуживания. (Смотрите
рисунок 2).
■ Вокруг агрегата должно быть достаточно свободного места
для свободной циркуляции воздуха.
■ Предусмотрен слив конденсата (только для моделей
семейства EKHBX с комплектом дренажного поддона
EKHBDP) и возможность выпуска воздуха через клапан
сброса давления.
■ Агрегат устанавливается на ровную вертикальную
пожаробезопасную стену, способную выдержать его вес
в рабочем состоянии (см. "12. Технические характеристики"
на странице 57).
ПРИМЕЧАНИЕ
Электрическая схема находится на внутренней
стороне крышки распределительной коробки.
R4T
H
2
O
t >
R3T
t >
R2T
t >
R1T
t >
9
10
11
32 4 8
12131
5 6 7
ПРЕДУПРЕЖДЕНИЕ
Обязательно примите адекватные меры по
недопущению попадания в блок мелких животных.
При контакте мелких животных с деталями под
напряжением возможны сбои в работе блока,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг блока
необходимо содержать в чистоте.
ОСТОРОЖНО!
■ Не допускается эксплуатация оборудования во
взрывоопасной среде.
■ В случае утечки хладагента проследите за тем,
чтобы были приняты надлежащие меры
предосторожности в соответствии с действующими
нормативами.
■ При установке блока в маленьком помещении
примите меры, чтобы в случае утечки хладагента,
его концентрация не превышала допустимые
нормы.
Избыточная концентрация хладагента в закрытом
помещении может привести к недостатку
кислорода.
■ Где возможна утечка огнеопасных газов, скопление
углеродного волокна и горючей пыли, а также где
ведутся работы с летучими огнеопасными
веществами, например, с растворителями или
бензином.
Такие газы могут стать причиной пожара.
