9 Русский
6-1 Выборразмератрубы
Выберите размер трубопровода между наружным блоком (разветвителем трубопровода хлада-
гента) и BS-блоком и между BS-блоком и внутренними блоками (разветвителями трубопровода
хладагента) на примере соединений 1 и 2 ниже и Таблиц с 3 по 5.

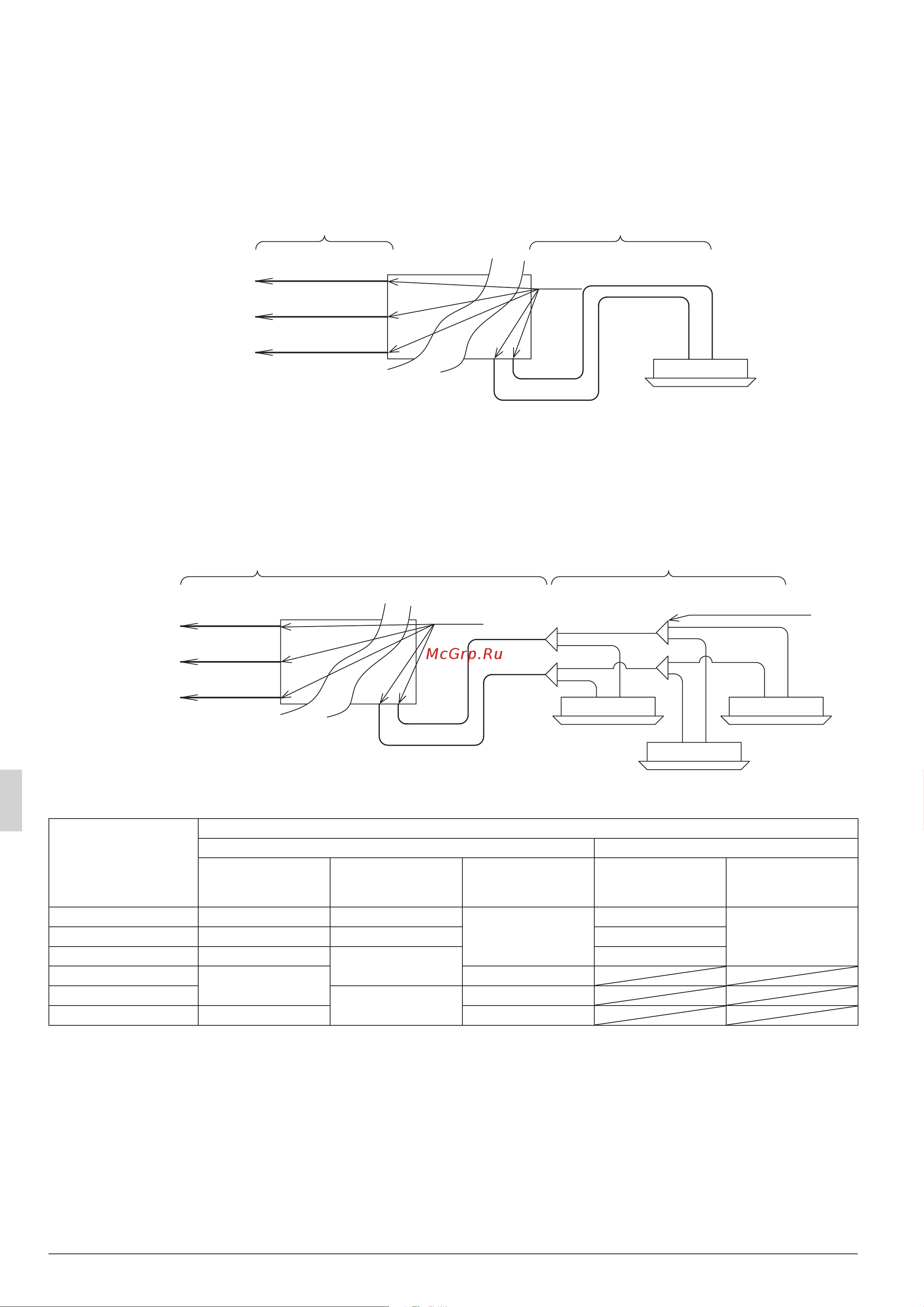

Пример соединения 1 : При подсоединении 1 внутреннего блока на выходе BS-блока
Вход Выход
Выход
Внутренний блок
BS-блок
Трубка всасыва-
ния газа
Газовые трубки высокого/
низкого давления (HP/LP)
Трубка жидкости
Трубка жидкости
Газовая
трубка
К наружному
блоку или к раз-
ветвителю
трубопровода
хладагента
Таблица 5
Выберите размер в Таблице 3 в зависимо-
сти от установленной мощности внутрен-
них блоков, подсоединяемых к выходу.
Выберите размер в Таблице 4 в зависи-
мости от мощности внутреннего блока.
Пример соединения 2 : При наличии разветвителя на выходе BS-блока
Выберите размер в Таблице 3 в
зависимости от установленной
мощности внутренних блоков,
подсоединяемых к выходу.
См. руководство по монтажу, прилагае-
мое к наружному блоку, или проектное
описание оборудования для определения
размера труб между BS-блоком и развет-
вителями трубопровода хладагента и
между разветвителями трубопровода
хладагента и внутренними блоками.
Вход
Трубка всасы-
вания газа
Газовые трубки высокого/
низкого давления (HP/LP)
Трубка жидко-
сти
BS-блок
Выход
Внутренний блок Внутренний блок
Внутренний блок
Разветвитель трубо-
провода хладагента
Трубка жидкости
Газовая
трубка
Таблица 5
К наружному
блоку или к раз-
ветвителю
трубопровода
хладагента
Таблица 3 Установленная мощность внутренних блоков и размер трубы Ед.изм.: mm
Общая мощность
внутренних блоков
(Q)
Размер трубы (наружный диаметр × минимальная толщина)
Вход Выход
Всасывающий
трубопровод
Газовые трубки
высокого/низкого
давления (HP/LP)
Трубка жидкости Газовая трубка Трубка жидкости
Q < 150
ϕ15,9 × 1,0 ϕ12,7 × 0,8
ϕ9,5 × 0,8
ϕ15,9 × 1,0
ϕ9,5 × 0,8
150 ≤ Q < 200
ϕ19,1 × 1,0 ϕ15,9 × 1,0 ϕ19,1 × 1,0
200 ≤ Q < 290
ϕ22,2 × 1,0
ϕ19,1 × 1,0
ϕ22,2 × 1,0
290 ≤ Q < 420
ϕ28,6 × 1,0
ϕ12,7 × 0,8
420 ≤ Q < 640
ϕ28,6 × 1,0
ϕ15,9 × 1,0
640 ≤ Q ≤ 750
ϕ34,9 × 1,2 ϕ19,1 × 1,0
• В случае подсоединения к основной трубе см. руководство по монтажу, прилагаемое к наруж-
ному блоку, или проектное описание оборудования.
09_RU_3P194121-8U.indd 9 2/24/2014 2:28:57 PM
