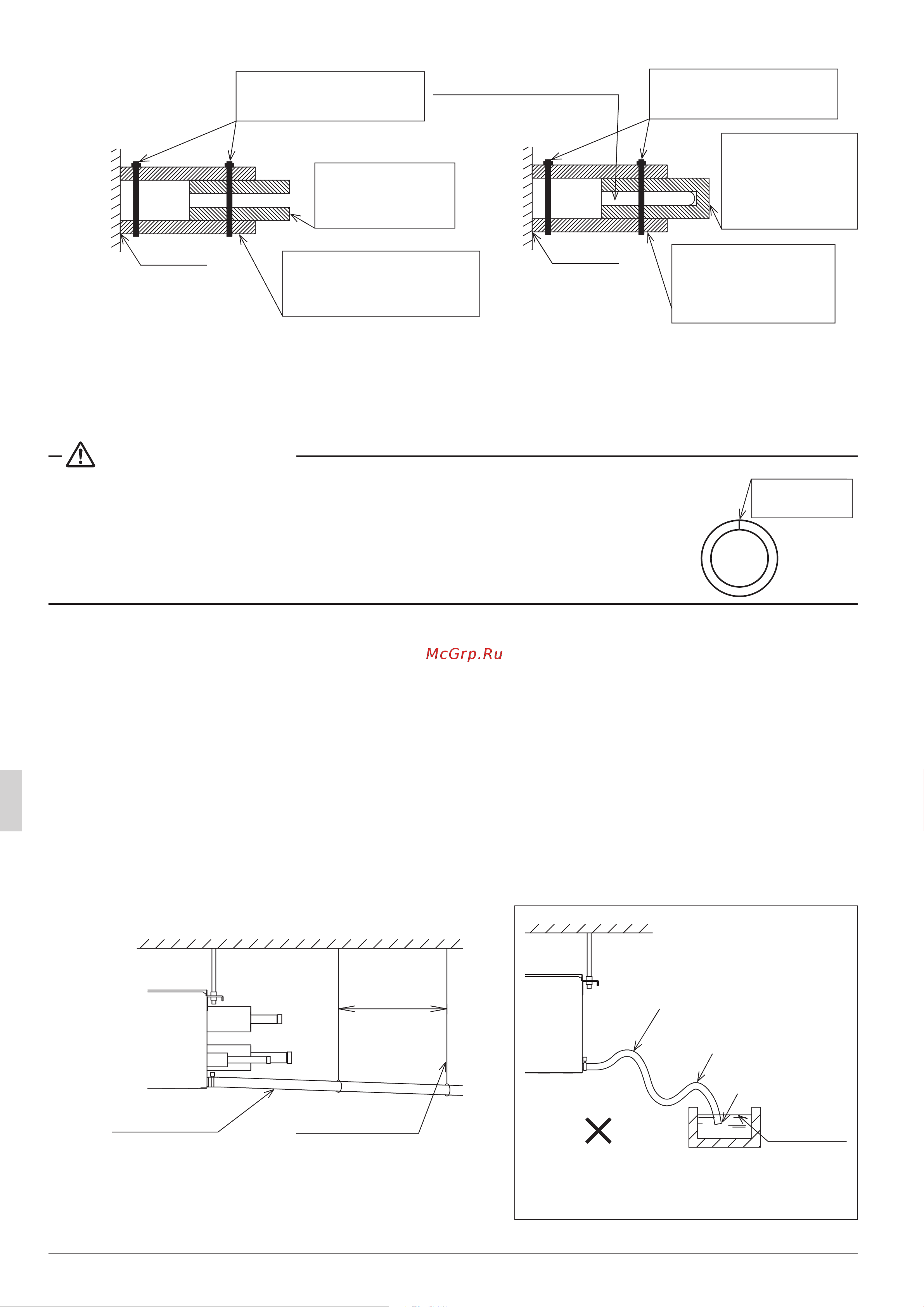

13 Русский
Изделие
2) Подсоедините изоляционную
трубку. (Приспособление(3))
(3)-1 Трубка жидкости
(3)-2 Газовые трубки
1) Наложите изоляци-
онный материал.
(Приобретается на
месте)
3) Используйте зажимы
(Приспособление(2)), чтобы
удерживать оба конца.
Инструкции по монтажу изоляционной трубки
(со стороны внутреннего блока)
(газовая трубка и трубка жидкости)
Приклеить.
Изделие
2) Подсоедините изоляци-
онную трубку.
(Приспособление(3))
(3)-1 Трубка жидкости
(3)-2 Газовые трубки
3) Используйте зажимы
(Приспособление(2)), чтобы
удерживать оба конца.
Инструкции по монтажу изоляционной трубки для
неиспользуемых отверстий для разветвителей
(со стороны внутреннего блока)
(газовая трубка и трубка жидкости)
Приклеить.
Заглушки (Принадлежности(7))
(7)-1 Трубка жидкости
(7)-2 Газовые трубки
1)
Подсоедините
изоляционную
трубку для заглушки.
(Принадлежность(8))
(8)-1 Трубка жидкости
(8)-2 Газовые трубки
ПРЕДОСТЕРЕЖЕНИЕ
• Оберните изоляционный материал, чтобы шов был расположен
вверху. (См.Рис.3)
7. РАБОТАСДРЕНАЖНЫМТРУБОПРОВОДОМ
(1)Работасдренажнымтрубопроводом
Установитедренажныйтрубопроводтакимобразом,чтобысточнаяводанадежносливалась.
• Используйте трубу, диаметр которой равен или больше диаметра соединительной трубки (ПВХ-
трубку, номинальный диаметр 20 mm, наружный диаметр 26 mm).
• Используйте короткую трубку и проложите ее с наклоном вниз 1/100 или больше, чтобы в ней не
скапливался воздух. (См.Рис.4и5.)
• Если невозможно обеспечить нужный уклон для дренажа, используйте комплект для подъема
дренажа (продается отдельно).
<Пример проблемы>
Накопление воды в дренажной трубке может привести к засорению дренажа.
1 - 1,5 m
Наклон вниз 1/100
или больше
Опорный кронштейн
Без подъема
Без скопления
Поверхность
воды
Конец не
под водой
Неверно
Рис.4
Пример проблем с работой дренажной трубки
Рис.5
Шов
Шов лицевой
стороной вверх
Рис.3
09_RU_3P194121-8U.indd 13 2/24/2014 2:29:00 PM
