Русский 14
• Обязательно используйте прилагаемый дренажный шланг (4) и металлический зажим (5).
Кроме того, вставьте дренажный шланг (4) до упора в дренажное отверстие и затяните металли-
ческий зажим (5) на месте в основании дренажного отверстия. (См.Рис.6и8.)
(Установите металлический зажим (5) таким образом, чтобы натяжное устройство было располо-
жено под углом примерно 45°, как показано на рисунке.)
• Изогните конец металлического зажима (5) таким образом, чтобы уплотнительный материал не
выступал. (См.Рис.8.)
• Для монтажа изоляции нанесите прилагаемый уплотнительный материал (6) на металлический
зажим (5) в направлении стрелки, начиная с основания дренажного шланга (4). (См.Рис.6и8.)
• Обязательно смонтируйте изоляцию на дренажную трубку, проходящую сквозь внутреннее про-
странство и дренажное отверстие.
• Не допускайте, чтобы дренажный шланг (4) провисал внутри BS-блока. (См.Рис.7. )
(Это может привести к засорению дренажа.)
• Установите опорные кронштейны с интервалом от 1 до 1,5 m, чтобы труба не провисала. (См.
Рис.4.)
Металлический
зажим (5)
Уплотнительный
материал (6)
(Принадлежности)
(Принадлежности)
Дренажные шланги (4)
(Принадлежности)
Не оставляйте зазор во
избежание конденсации.

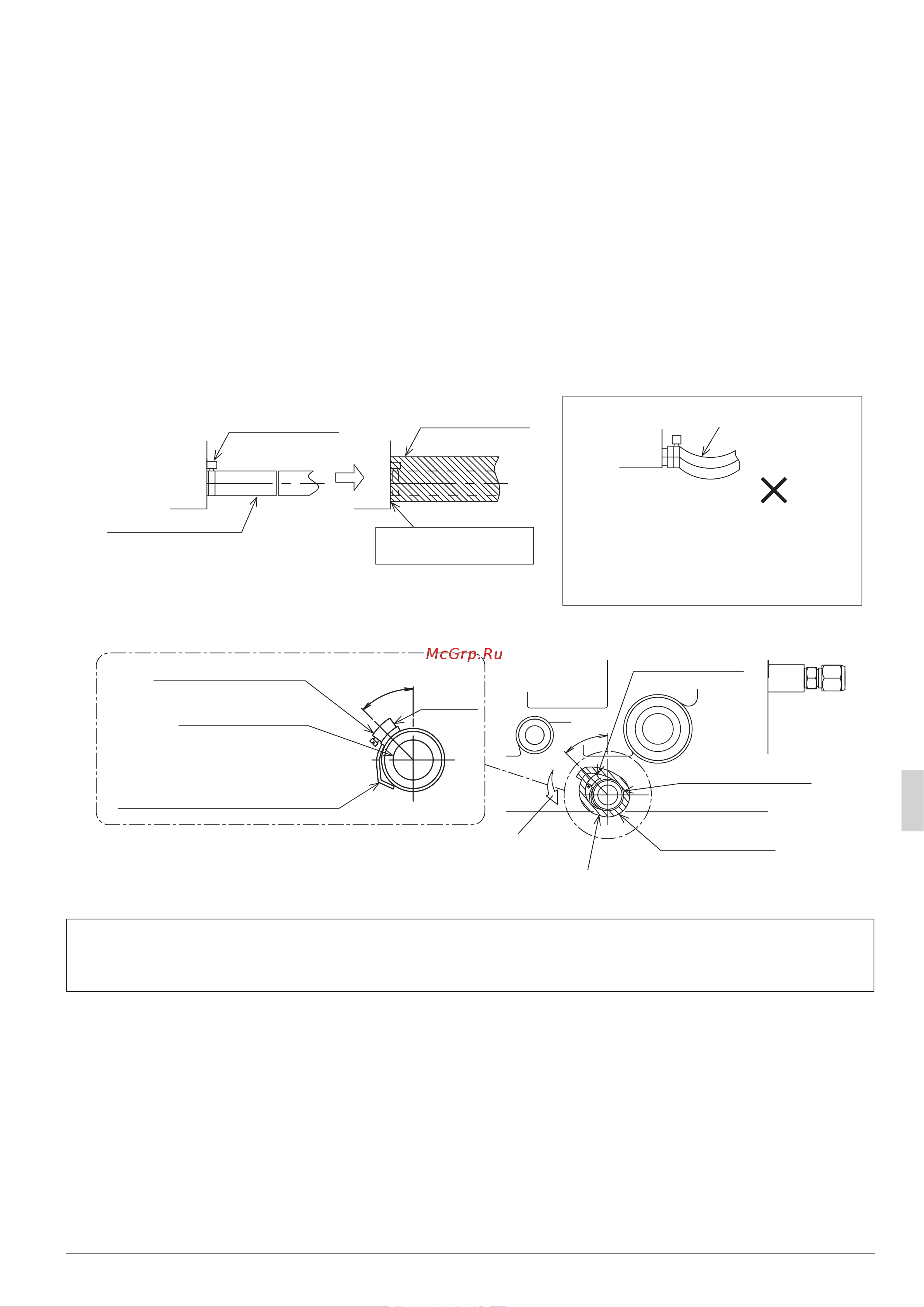

Рис.6
Без провисания
Неверно
Пример проблем с работой
дренажной трубки
Рис.7
Металлический зажим (5)
(Принадлежности)
Дренажные шланги (4)
(Принадлежности)
Согните таким образом, чтобы
уплотнительный материал не высту-
пал. Избегайте образования отвер-
стий в дренажных шлангах.
Около 45°
Натяжное
устройство
Около 45°
Уплотнительный материал (6)
Направление нанесения
Дренажные шланги (4)
(Принадлежности)
Уплотнительный
материал (6)
(Принадлежности)
Направление вставки
отвертки
Рис.8
Металлический
зажим (5)
(Принадлежности)
Для предотвращения попадания пыли и других посторонних веществ во внутренний блок, герме-
тизируйте его с помощью герметика, изоляционного материала (приобретается на месте), или
другим образом, чтобы обеспечить отсутствие зазора дренажной трубки.
