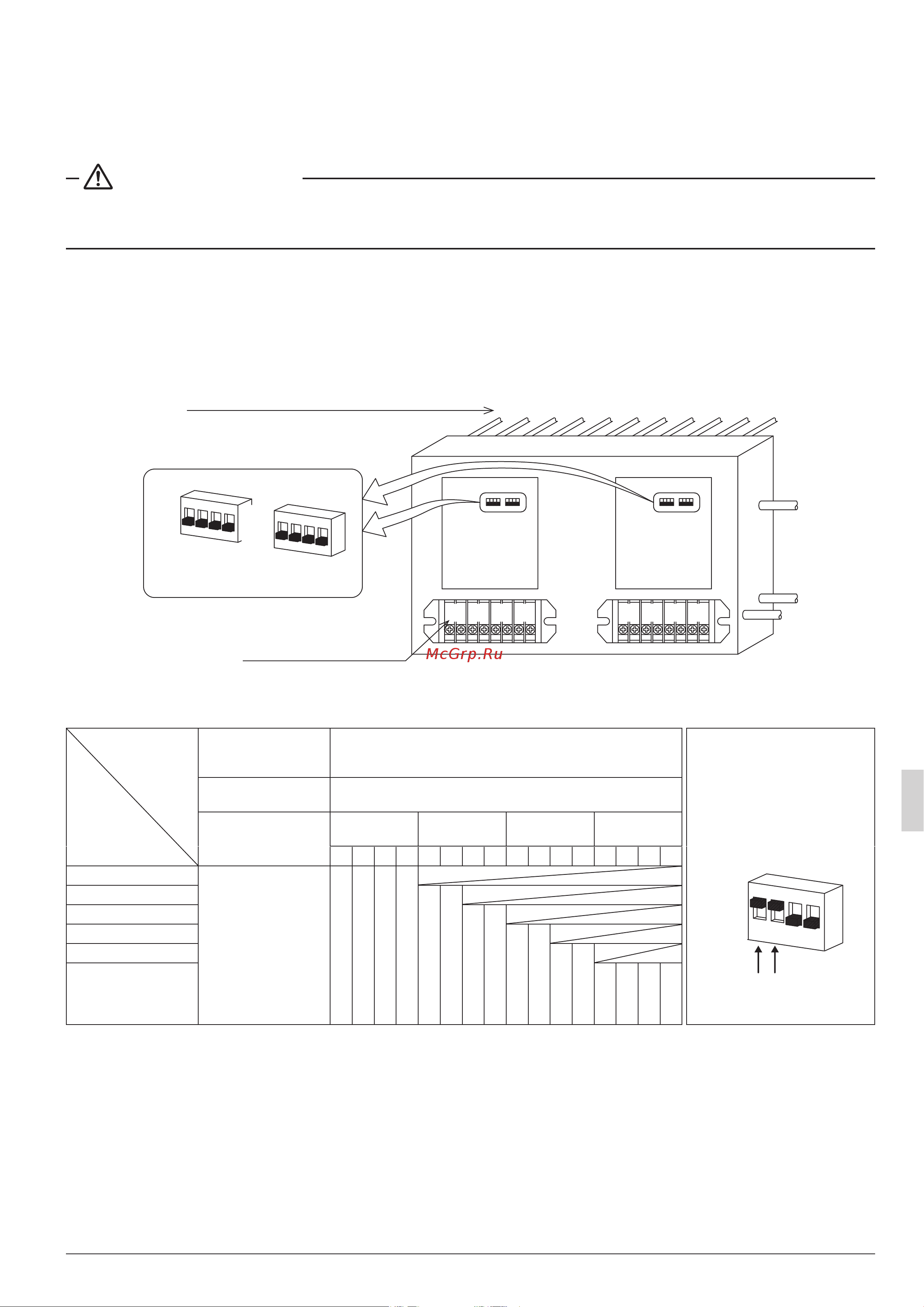

Русский 22
9. НАЧАЛЬНОЕЗАДАНИЕПАРАМЕТРОВ
9-1 Установкинаместе
Выполните инструкции внизу для установки DIP-переключателей должным образом.
ПРЕДУПРЕЖДЕНИЕ
Опасностьпораженияэлектрическимтоком!Передначаломвыполненияработобязательно
отсоединитевсеисточникипитания,подсоединенныекблоку.
Процедура
1. Отсоедините источник питания.
2. Установите DIP-переключатели (DS1, DS2) для соответствующих отверстий для разветвителей
в соответствии со следующей таблицей.
3. После завершения работы обязательно закройте крышку блока управления.
ON
OFF
ON
OFF
1
A1P A4P
2
3
4
1
2
DS1
DS2
3
4
A B C D M N O P
..................
..........
.......... ..........
A B C D M N O P
Номер отверстия для разветвителя трубопровода
Номер клеммы к переклю-
чателю для подсоединения
соединительной проводки
DIP-переключатель
<Установка>
1. Установка для отверстий для разветвителей, к которым не подсоединены внутренние блоки
Установка
Установка для отверстий для разветвителей, к которым
не подсоединены внутренние блоки
(Пример 1)
(Пример 1)
Если внутренний блок не
подсоединяется к разветви-
телям цепи A и B
ON
OFF
1
2
DS1 (A1P)
3
4
Установка DIP-
переключателя
ON (ВКЛ) (Не соединено)
OFF (ВЫКЛ) (Заводская установка по умолчанию)
№ DIP-
переключателя
DS1
(A1P)
DS1
(A2P)
DS1
(A3P)
DS1
(A4P)
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
BS4Q14AV1
Соответствующее
отверстие для
разветвителя
Блок A
Блок B
Блок C
Блок D
BS6Q14AV1
Блок E
Блок F
BS8Q14AV1
Блок G
Блок H
BS10Q14AV1
Блок I
Блок J
BS12Q14AV1
Блок K
Блок L
BS16Q14AV1
Блок M
Блок N
Блок O
Блок P
09_RU_3P194121-8U.indd 22 2/24/2014 2:29:07 PM
