Daikin BS6Q14AV1 [19/25] 4 примермонтажаэлектропроводки

Примечания если диаметр трубы на месте указанный в руководстве по монтажу или проектном описании оборудования не совпадает с диаметром соединительной трубки с наружной стороны bs блока вам понадобится переходная муфта приобретается на месте теплоизоляцию для соединительных трубок со стороны наружного блока необходимо приобрести на месте 5

Русский 4 5

Убедитесь что в комплект входят следующие принадлежности 5

3 комбинация 6

4 контрольныйсписок 6

Контрольныйсписокпоокончаниимонтажа 6

Контрольныйсписокприпередаче 6

При наличии коммутатора bs блока подсоедините fxcq 32 m и fxsq 40 m установленная мощность 31 25 40 71 25 6

Русский 6

Таблица 1 6

Таблица 2 6

Уделяйте особое внимание следующим элементам во время выполнения монтажных работ и выполните повторную проверку после завершения монтажа 6

Установленная мощность и количество внутренних блоков которые можно подсоединить к каждому разъему разветвителя составляет до 140 и 5 соответственно если установленная мощность внутренних блоков подсоединяемых к выходу больше чем 140 макс 250 используйте комплект соединительных трубок khrp26a250t продается отдельно для объединения двух соединений на выходе bs блока 6

Этот bs блок предназначен только для систем моделей reyq t он не может быть подсоединен к системам моделей reyq p перечень подходящих моделей внутренних блоков см в каталоге или другой литературе выберите bs блок чтобы подобрать установленную мощность сумма мощностей блоков внутренних блоков которые будут подсоединены на выходе см таблицу 1 мощность вну треннего блока указана в таблице 2 6

Выборместаустановки 7

Подготовительныеработыпередустановкой 8

Установкаbs блока 8

Работаструбопроводомдляхладагента 9

1 выборразмератрубы 10

В случае подсоединения к основной трубе см руководство по монтажу прилагаемое к наруж ному блоку или проектное описание оборудования 10

Выберите размер трубопровода между наружным блоком разветвителем трубопровода хлада гента и bs блоком и между bs блоком и внутренними блоками разветвителями трубопровода хладагента на примере соединений 1 и 2 ниже и таблиц с 3 по 5 10

Пример соединения 1 при подсоединении 1 внутреннего блока на выходе bs блока 10

Пример соединения 2 при наличии разветвителя на выходе bs блока 10

Русский 10

Таблица 3 установленная мощность внутренних блоков и размер трубы 10

1 значения в круглых скобках указывают размер дополнительных труб если размер трубы отли чается от размера выбранного в таблице 3 вам понадобится переходная муфта приобретается на месте 2 трубу с диаметром указанным в круглых скобках можно использовать отрезав трубы со сто роны bs блока с помощью трубореза подробная информация приведена в пункте 6 3 соеди нение трубопровода 11

1 регулятор давления азота отпущенный на время пайки должен быть установлен на значение около 0 02 мpа достаточно почувствовать щекой легкий холодок 2 11

2 мерыпредосторожностиприсоединениитрубопроводов 11

В таблице 5 перечислены размеры соединительной трубы bs блока 11

Не используйте флюс во время пайки трубы для хладагента используйте в качестве присадочного металла фосфорную медь bcup 2 jis z 3264 b cu93p 710 795 iso 3677 для которой не требуется флюс использование хлористого флюса может привести к коррозии трубопровода а если он содержит фтористые соединения это может испортить смазку хладагента оказывая пагуб ное влияние на систему трубопровода с хладагентом 11

Примечания если количество подсоединяемых внутренних блоков меньше количества отверстий для развет вителей в результате чего остаются пустые отверстия для разветвителей или если вы планиру ете увеличить это количество в будущем можно оставить открытым любое из отверстий для разветвителей если вы планируете добавлять в будущем новые внутренние блоки выберите размер трубы с учетом общей мощности внутренних блоков перед добавлением новых блоков обязательно используйте комплект запорного клапана для удлинения khfp26m224 продается отдельно для трубы которую планируете удлинять в будущем не выбирайте размер трубы на основе планируемого расширения в будущем вместо этого повторно проверьте размер трубы при расширении системы если не используется комплект запорного клапана для удлинения необходимо будет собрать хладагент перед подсоединением новых внутренних блоков более подробная информация об установке комплекта запорного клапана для удлинения приве дена в руководстве по монтажу которое прила 11

Русский 10 11

Соединитетрубы соедините с помощью пайки 2 трубы для хладагента после замены азота замены воздуха и азота позволяя азоту попасть внутрь трубы для хладагента 1 см pис 11

Таблица 4 размер соединительной трубки внутреннего блока 11

Таблица 5 размер соединительной трубки bs блока 11

1 используется для обозначения локальной трубки 2 если размер локальной трубки не совпадет с размером трубы bs блока возможно потребу ется установка переходной муфты приобретается на месте таблица 5 12

3 соединениетрубопровода 12

Более подробная информация о трубе для хладагента наружного блока приведена в руководстве по монтажу прилагаемом к наружному блоку или техническом руководстве если не выпустить воздух из труб или не добавить хладагент это может привести к нехватке хладагента в трубах или другим проблемам что приведет к нарушению работы оборудования например нарушению охлаждения или обогрева 12

Еслиосталисьнеиспользованныеотверстиядляразветвителей неподсоединенныеквнутреннемублоку 12

Не используйте антиокислители во время пайки трубопровода остаточные частицы могут затруднить движение в трубопроводе или привести к неисправности деталей 12

Предостережение 12

При наличии неиспользованных отверстий для разветвителей используйте заглушку 7 при надлежность при наличии множества неиспользованных отверстий для разветвителей обязательно исполь зуйте комплект заглушек khfp26a100c обязательно используйте комплект запорного клапана для удлинения khfp26m224 продается отдельно для отверстий для разветвителей которые планируете удлинять в будущем 12

Рис 12

Русский 12

4 проверканагерметичностьивакуумнаясушка 13

5 изоляциятрубопроводов 13

1 работасдренажнымтрубопроводом 14

Инструкции по монтажу изоляционной трубки для неиспользуемых отверстий для разветвителей со стороны внутреннего блока газовая трубка и трубка жидкости 14

Инструкции по монтажу изоляционной трубки со стороны внутреннего блока газовая трубка и трубка жидкости 14

Используйте трубу диаметр которой равен или больше диаметра соединительной трубки пвх трубку номинальный диаметр 20 mm наружный диаметр 26 mm используйте короткую трубку и проложите ее с наклоном вниз 1 100 или больше чтобы в ней не скапливался воздух см рис и5 если невозможно обеспечить нужный уклон для дренажа используйте комплект для подъема дренажа продается отдельно 14

Накопление воды в дренажной трубке может привести к засорению дренажа 14

Неверно 14

Оберните изоляционный материал чтобы шов был расположен вверху см рис 14

Предостережение 14

Пример проблем с работой дренажной трубки 14

Работасдренажнымтрубопроводом 14

Рис 14

Русский 14

Установитедренажныйтрубопроводтакимобразом чтобысточнаяводанадежносливалась 14

1 общиеуказания 16

Работасэлектрическойпроводкой 16

2 примердлясистемывцелом 17

3 требованияксиловойцепи устройствубезопасностиикабелю 18

Длина соединительных проводов указана ниже между bs блоком и внутренними блоками макс 1000 m между bs блоком и наружными блоками макс 1000 m между bs блоками макс 1000 m общая длина проводки 2000 m или менее 18

Мса миним ток цепи а mfa макс амперы предохранителя а 18

Примечания таблица 6 электрических характеристик относится к одному bs блоку 18

Русский 18

Силовая цепь см таблица 6 должна быть обеспечена для соединения блока данная цепь должна быть защищена необходимыми средствами безопасности а именно главный переключа тель медленно перегорающий предохранитель на каждой фазе и автоматический прерыватель утечки на землю при использовании автоматических прерывателей управляемых остаточным током убедитесь в том что используется высокоскоростной 0 1 или менее секунд остаточный рабочий ток силой 30 mа используйте только медные провода для шнура питания используйте изолированный провод выбирайте тип и размер шнура питания в соответствии с местными и национальными правилами технические условия для локальной проводки в соответствии с iec60245 для электропроводки питания используйте провод типа h05vv u3g размер также должен соот ветствовать местным правилам для системы проводки используйте виниловый шнур с обшивкой или кабель 2 провода сече нием 0 75 1 25 m 18

Таблица 6 18

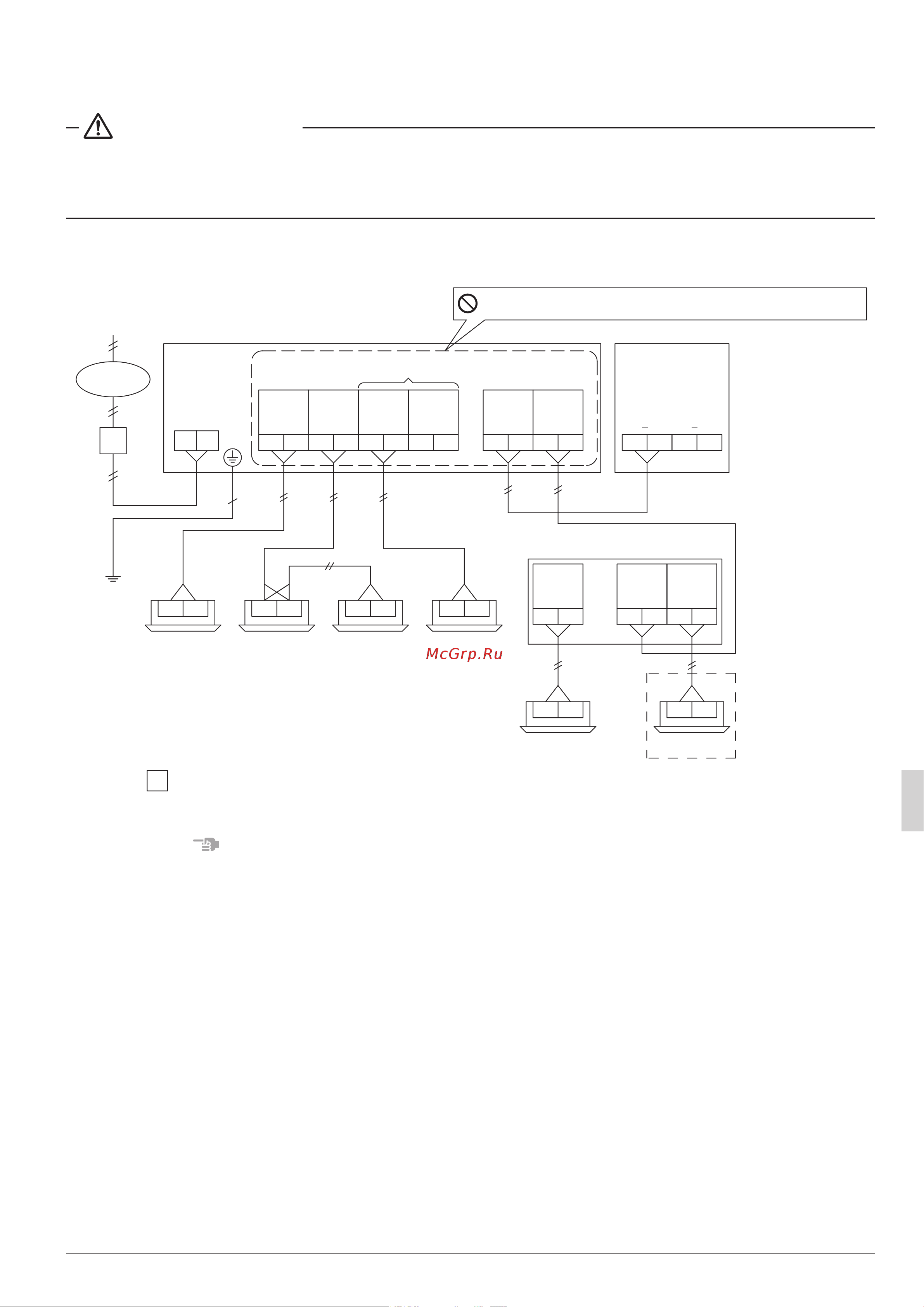

4 примермонтажаэлектропроводки 19

B автоматический выключатель утечки на землю 19

F1 f2 f1 f2 19

F1 f2 f1 f2 f1 f2 f1 f2 f1 f2 f1 f2 f1 f2 19

F1 f2 f1 f2 f1 f2 f1 f2 f1 f2 f1 f2 f1 f2 f1 f2 19

Данный пример монтажа проводки применим при соединении ответвлений c и d и подсоедине нии их к внутренним блокам клеммную колодку к которой подсоединена соединительная проводка можно подсоединить либо к внутреннему блоку c или внутреннему блоку d при этом dip переключатели должны быть установлены соответствующим образом более подробная информация об установке dip переключателей приведена в пункте 9 начальноезаданиепараметров 3 максимальное число соединений внутренних блоков на один разветвитель составляет 5 ком плектов 19

Здесь показан пример монтажа соединительной проводки 19

Подсоедините блок предназначенный для охлаждения к клеммам f1 и f2 последнего bs блока с наружной стороны 19

Подсоедините клеммы f1 и f2 in out на печатной плате управления в блоке управления наружного блока к клеммам f1 и f2 наружного блока на первом bs блоке 19

Предупреждение 19

Примечания 1 19

Русский 18 19

Установитеавтоматическийпрерывательутечкиназемлю невыполнение требования установки автоматического прерывателя утечки на землю может при вести к поражению электрическим током или возгоранию 19

5 соединенияэлектропроводки 21

Предостережение 21

Проверьте чтобы линия трубопровода совпадала с соединительной проводкой 21

Русский 20 21

Снимите крышку блока управления и подсоедините проводку как показано на рисунке внизу 21

Соединительная проводка снимите крышку блока управления и подсоедините провода к клеммам соединительной про водки наружного блока f1 и f2 bs блока f1 и f2 и каждого внутреннего блока например в случае bs16q14av1 внутренний блок с a по p f1 и f2 при этом проведите проводку в блок через сквозное отверстие и используйте прилагаемые зажимы 2 для надежного закрепления проводов на следующем рисунке приведена более под робная информация о том сколько изоляции необходимо снять с соединительной проводки 21

1 установкинаместе 23

A b c d m n o p 23

A1p a4p 2 3 4 1 2 23

Ds1 a1p 23

Ds1 ds2 23

Off 1 2 23

On off 23

Выполните инструкции внизу для установки dip переключателей должным образом 23

Начальноезаданиепараметров 23

Опасностьпораженияэлектрическимтоком передначаломвыполненияработобязательно отсоединитевсеисточникипитания подсоединенныекблоку 23

Предупреждение 23

Процедура 1 отсоедините источник питания 2 установите dip переключатели ds1 ds2 для соответствующих отверстий для разветвителей в соответствии со следующей таблицей 3 после завершения работы обязательно закройте крышку блока управления 23

Русский 22 23

Установка для отверстий для разветвителей к которым не подсоединены внутренние блоки 23

Ds2 a1p 24

Off 1 2 24

Для добавления дополнительного количества хладагента выполните инструкции в руководстве по монтажу поставляемом с наружным блоком 24

Добавлениедополнительногоколичествахладагента 24

Операцияпроверкиитестоваяоперация 24

При соединении разветвителей можно использовать только комбинации отверстий для разветвите лей показанные в приведенной выше таблице например блоки b и c нельзя соединить 24

Русский 24

Убедитесь что крышка блока управления закрыта 2 после завершения всех работ с bs блоком и наружным и внутренним блоками а также после подтверждения безопасности эксплуатации блоков см руководство по монтажу прилагаемое к наружному блоку и выполните проверку и тестовый запуск в течение примерно 90 секунд после включения питания будет слышно срабатывание кла пана с электроприводом во время его автоматического срабатывания закрывания однако это не является неисправностью исправность системы можно проверить следующими способами индикация на удаленном контроллере внутреннего блока неисправности всей системы включая bs блок можно выявить с помощью индикации неис правностей на жк дисплее удаленного контроллера работы более подробная информация об индикации неисправностей и ее значении приведена на табличке с мерами предосторожно сти прикрепленной к внутреннему блоку и в руководстве пользователя прилагаемом к наружному блоку 24

Установка при соединении отверстий для разветвителей 24

1402 ht 25

P194121 8u em13a025a 25
