Русский 12
6-4 Проверканагерметичностьивакуумнаясушка
• После завершения работ с трубопроводом для хладагента для внутренних блоков, BS-блока и
наружного блока выполните проверку на герметичность и вакуумную сушку.
Более подробная информация о давлении проверки на герметичность приведена в руководстве
по монтажу наружного блока.

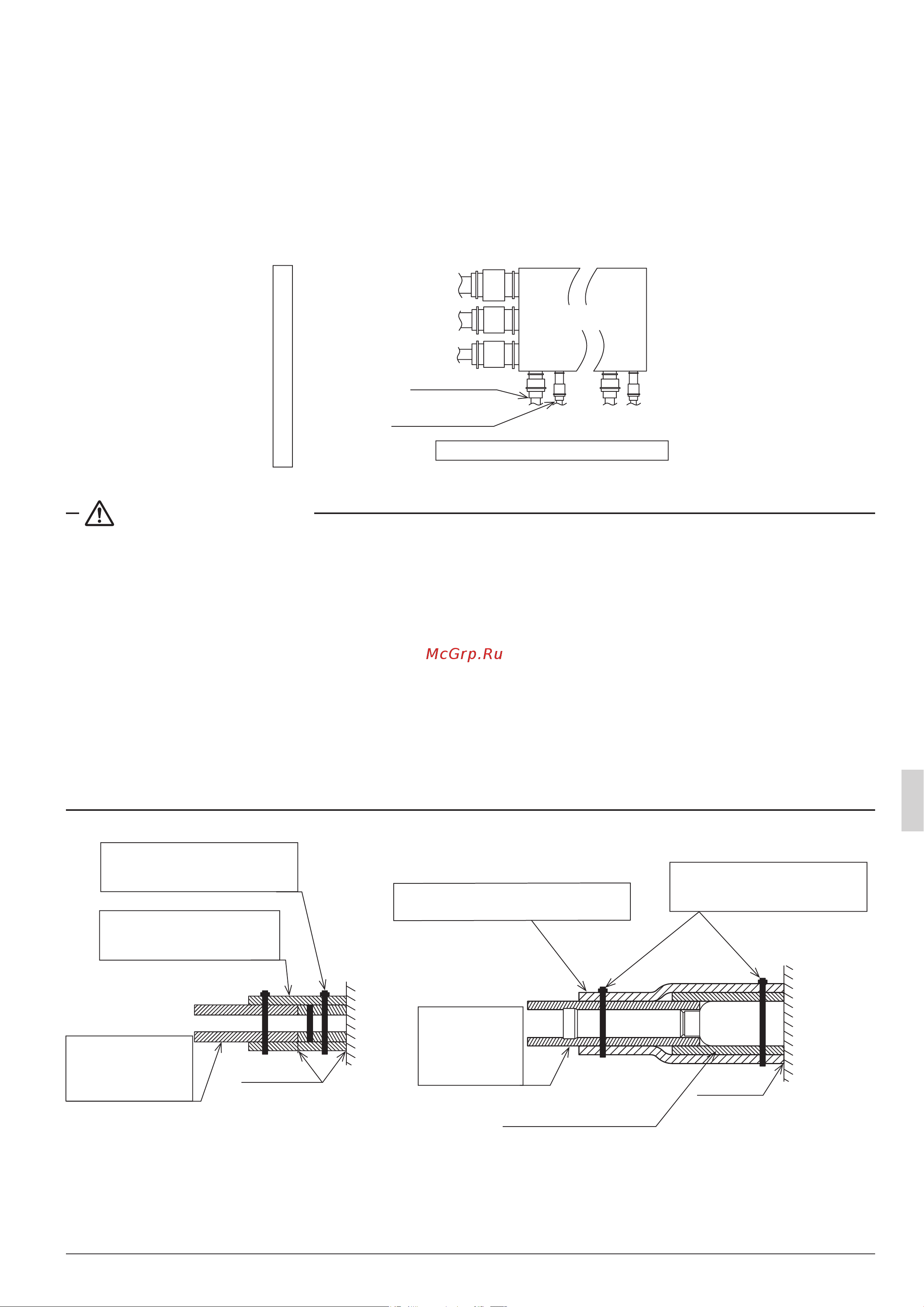

6-5 Изоляциятрубопроводов
• После завершения проверки утечки газа см. следующие рисунки и используйте прилагаемую
изоляционную трубку (3) и зажимы (2) для установки изоляции.
Трубка жидкости
Трубка всасывания газа
Газовые трубки высокого/
низкого давления (HP/LP)
Газовая трубка
Трубка жидкости
Боковая сторона внутреннего блока
Боковая сторона наружного блока
BS-блок
ПРЕДОСТЕРЕЖЕНИЕ
• Изолируйте все трубопроводы, включая трубку жидкости, газовые трубы высокого и низкого
давления (HP/LP), трубы всасывания газа, газовые трубы, а также их трубные соединения.
Отсутствие изоляции этих труб может привести к утечке воды или возникновению ожогов.
В частности, в процессе полного охлаждения по трубам высокого и низкого давления (HP/LP)
подается газ с низкой температурой, поэтому требуется такое же количество изоляции, как и
для труб всасывания газа.
Кроме того, газ с высокой температурой проходит по трубопроводу высокого и низкого давления
(HP/LP), а также по газовому трубопроводу, поэтому используйте изоляцию, способную выдержи-
вать температуру больше 120°C.
• При увеличении толщины изоляционного материала в зависимости от места установки, уве-
личьте также толщину изоляции на трубопроводе, выступающем из блока.
Изоляционный материал, требующийся для увеличения толщины, приобретается на месте.
Более подробная информация приведена в техническом паспорте.
2) Наложите изоляционный
материал.
(Приобретается на месте)
1)
Наложите изоляци-
онный материал.
(Приобретается на
месте)
3) Используйте зажимы
(Приобретаются на месте),
чтобы удерживать оба конца.
Изделие
Приклеить.
Изделие
2) Наложите изоляционный материал.
(Приобретается на месте)
3) Используйте зажимы
(Приобретаются на месте),
чтобы удерживать оба конца.
1)
Наложите
изоляционный
материал.
(Приобрета-
ется на месте)
Изоляционная трубка
(прилагается к изделию)
Приклеить.
Инструкции по монтажу изоляционного
материала
(со стороны наружного блока)
(трубки жидкости)
Инструкции по монтажу изоляционного материала
(со стороны наружного блока)
(газовые трубы высокого и низкого давления (HP/LP))
09_RU_3P194121-8U.indd 12 2/24/2014 2:28:59 PM
