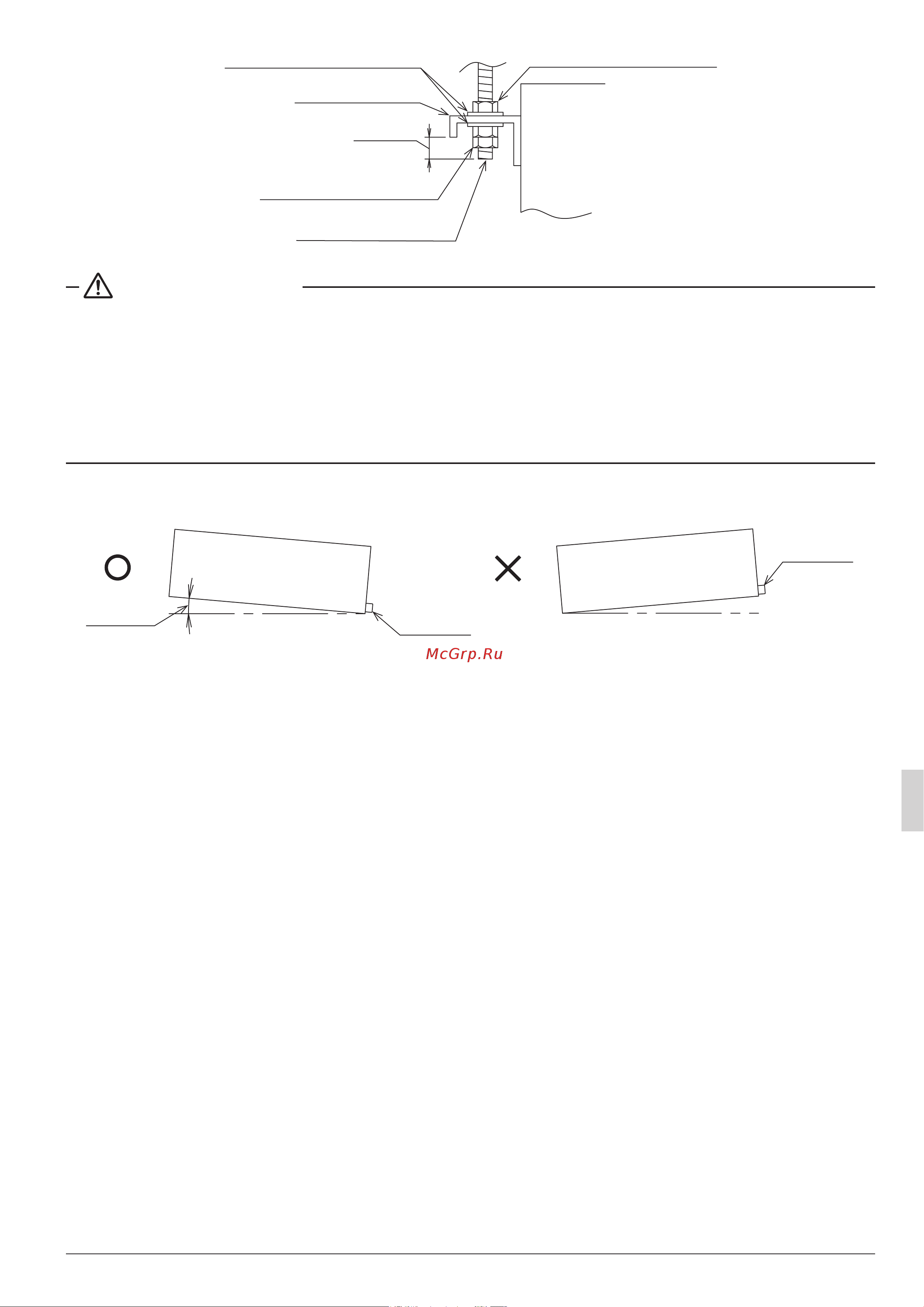

Русский 8
Гайка (ходовая гайка)
(Приобретается на месте)
Подвесной болт
(Приобретается на месте)
10 - 15 mm
Навесной кронштейн
Шайба (Приобретается на месте)
Гайка (Приобретается на месте)
BS-блок
ПРЕДУПРЕЖДЕНИЕ
• Установите BS-блок в горизонтальном положении.
Установка блока в наклоненном положении, когда сторона с дренажной трубкой расположена
выше, может привести к утечке воды.
• Закрутите гайки сверху и снизу навесных кронштейнов.
Чрезмерная затяжка нижней гайки без установки на место верхней гайки может привести к
деформации навесного кронштейна и верхней пластины, что приведет к возникновению ано-
мального шума.
Не более 1°
Дренажное
отверстие
Дренажное
отверстие
<Вид блока спереди блока управления>
Верно
Неверно
6. РАБОТАСТРУБОПРОВОДОМДЛЯХЛАДАГЕНТА
• Инструкции по установке трубопровода между наружным блоком и BS-блоком, выбору разветви-
теля трубопровода хладагента и установке трубопровода между разветвителем трубопровода
хладагента и внутренним блоком приведены в руководстве по установке, прилагаемом к наруж-
ному блоку.
• Перед началом работы всегда проверяйте, что используется хладагент R410A.
(Данное устройство не будет правильно работать с другим типом хладагента.)
• Изолируйте все трубопроводы, включая трубки жидкости, газовые трубы высокого и низкого
давления (HP/LP), трубы всасывания газа, газовые трубы, а также их трубные соединения.
Отсутствие изоляции этих труб может привести к утечке воды или возникновению ожогов.
В частности, в процессе полного охлаждения по трубопроводам высокого и низкого давления
(HP/LP) подается газ с низкой температурой, поэтому требуется такое же количество изоляции,
как и для труб всасывания газа.
Кроме того, газ с высокой температурой проходит по трубопроводу высокого и низкого давления
(HP/LP), а также по газовому трубопроводу, поэтому используйте изоляцию, способную выдержи-
вать температуру больше 120°C.
• Выберите необходимую толщину изоляционного материала в зависимости от места установки.
Подробная информация приведена в техническом паспорте.
В противном случае на поверхности изоляции может образовываться конденсат.
