• Надежно соедините провод установленного типа и с установленной толщиной меди. Во избежа-

ние воздействия на терминал чрезмерной силы (напольный провод, провод заземления) исполь-

зуйте прилагаемый зажим.

• Следите за тем, чтобы заземляющий провод не касался газовых труб, водопроводных труб, мол-

ниеотводов или проводов телефонного заземления.

• Газовые трубы: утечка газа может привести к взрывам и пожару.

• Водопроводные трубы: в случае труб из жесткого винила какой-либо эффект заземления

отсутствует.

• Телефонное заземление и молниеотводы: чрезвычайно высокий потенциал заземления при

ударе молнии.

• Необходимо устанавливать автоматический прерыватель, обеспечивающий отключение питания

от всей системы.

• Данная система содержит множество BS-блоков. Обозначьте каждый из BS-блок в качестве

блока А, блока В.. и убедитесь во взаимном согласовании электрического монтажа концевой

колодки для наружного и внутреннего блоков. Если характеристики электрической проводки и

трубопроводов между наружным блоком, BS-блоком и внутренним блоком не согласуются между

собой, возможен выход системы из строя.

• Не включайте источник питания (разветвительные переключатели, прерыватели перегрузки) до

выполнения всех других работ.

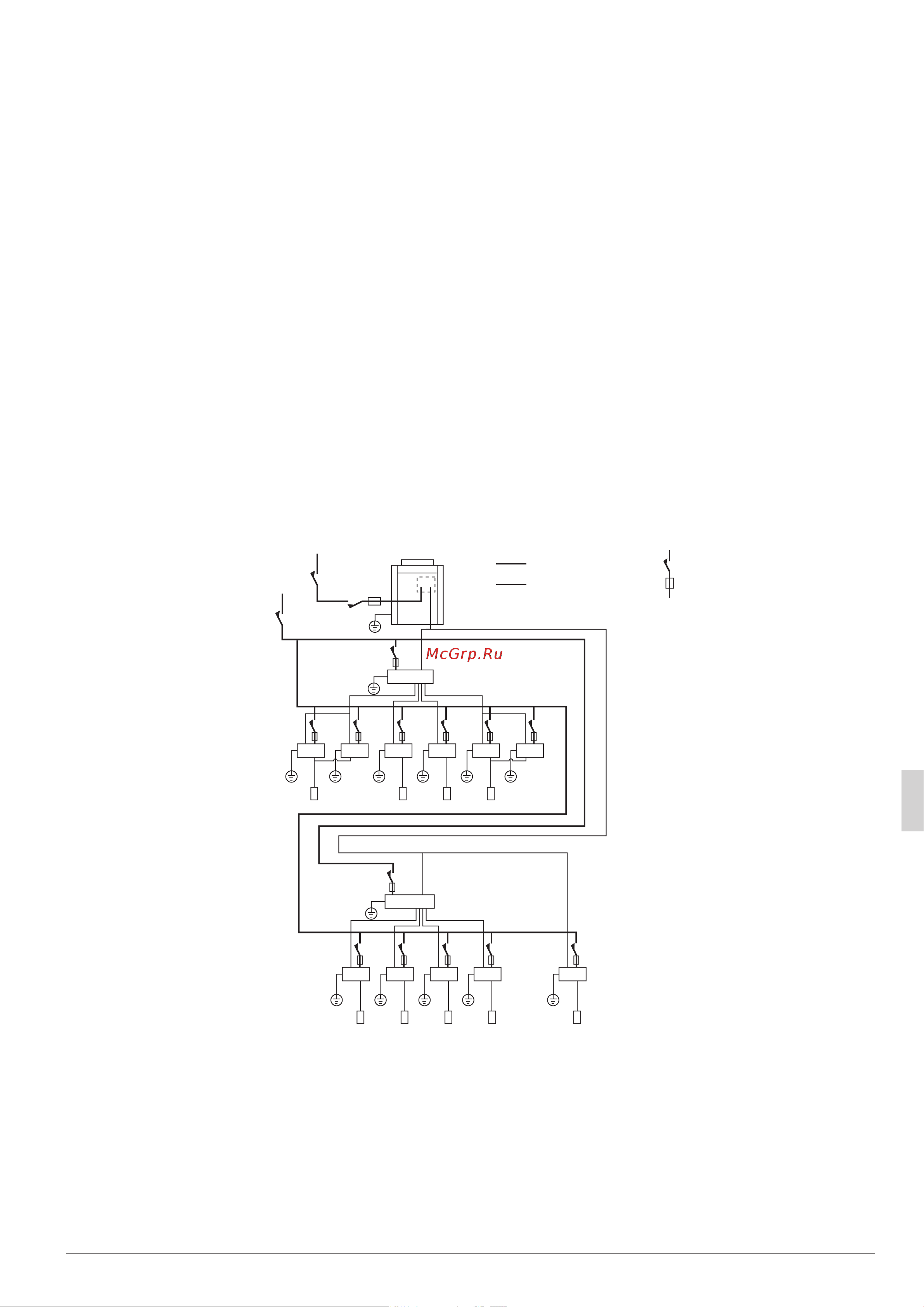

8-2 ПРИМЕРДЛЯСИСТЕМЫВЦЕЛОМ

Источник

питания

Внутренний блок

Удаленный контроллер

Источник

питания

Наружный

блок

Главный

переклю-

чатель

Главный

переключатель

Проводка источника питания

Система проводки

Переключатель

Предохранитель

BS4Q-блок

Внутренний блок, предназна-

ченный для охлаждения
