7 Русский
4. ПОДГОТОВИТЕЛЬНЫЕРАБОТЫПЕРЕДУСТАНОВКОЙ

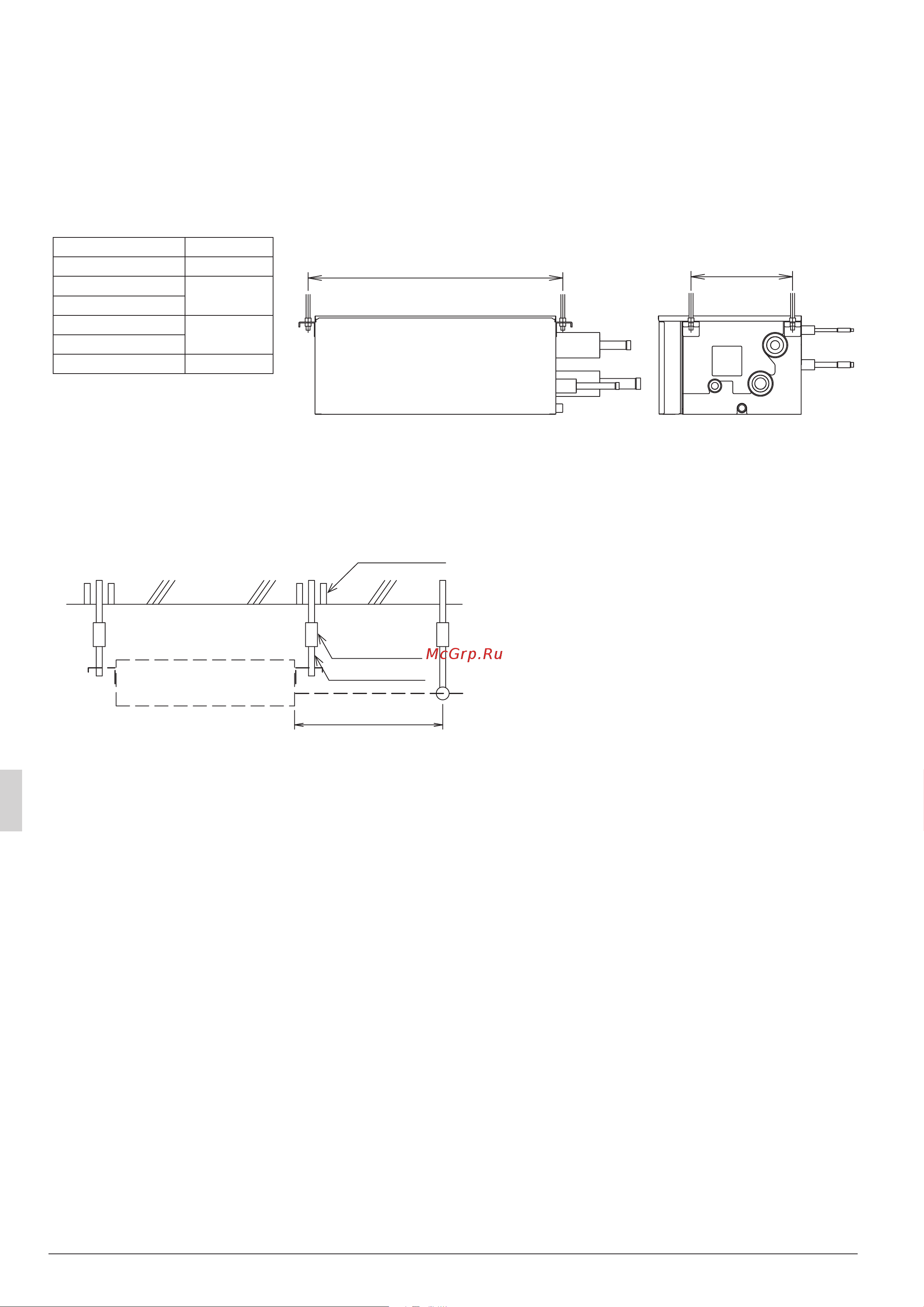

Установитеподвесныеболтыинавесныекронштейны,какпоказанонасхемевнизу.
• Используйте подвесные болты размером от M8 до M10.
• Используйте штампованные вкладыши и закладные фундаментные болты в случае нового мон-
тажа или вставляющиеся в отверстие анкерные болты или аналогичные крепежные элементы
для существующего монтажа, обеспечивая монтаж, способный выдержать вес блока.
Ед.изм.: mm
BS-блок A
BS4Q14AV1 415
BS6Q14AV1
625
BS8Q14AV1
BS10Q14AV1
865
BS12Q14AV1
BS16Q14AV1 1105
A 308
<Расстояние между подвесными болтами>
• Используйте навесные кронштейны для обеспечения опоры соединительных трубок с передней и
задней стороны блока на расстоянии до 1 m от поверхности блока.
Размещение чрезмерного веса на навесные кронштейны BS-блока может привести к падению
блока и получению травмы.
Панель
Анкерный болт
Длинная гайка
или винтовая
стяжка
Подвесной болт
Не более 1 m
Блок
Соединитель-
ная трубка
Все вышеуказанные детали необходимо приобрести на месте.
<Пример монтажа>
5. УСТАНОВКАBS-БЛОКА
Используйтевовремямонтажатолькопринадлежностиидетали,соответствующиеуказан-
нымтехническимусловиям.
1. Расположите BS-блок и временно закрепите его на месте.
Прикрепите навесные кронштейны к подвесным болтам в соответствии с инструкциями на
рисунке справа.
Обязательно закрутите гайки (M8 или M10, 3 шт. в 4 местах) и шайбы (для M8, наружный диа-
метр от 24 до 28 mm или для M10, наружный диаметр от 30 до 34 mm: 2 шт. в 4 местах) (приоб-
ретаются на месте) на верхнем и нижнем навесном кронштейнах с обеих сторон блока для
закрепления его на месте.
2. Отрегулируйте высоту блока соответствующим образом.
3. С помощью уровня убедитесь, что блок установлен в горизонтальном положении.
(Блок должен быть установлен либо горизонтально, либо с наклоном в пределах 1° в сторону
дренажного отверстия.)
09_RU_3P194121-8U.indd 7 2/24/2014 2:28:56 PM
