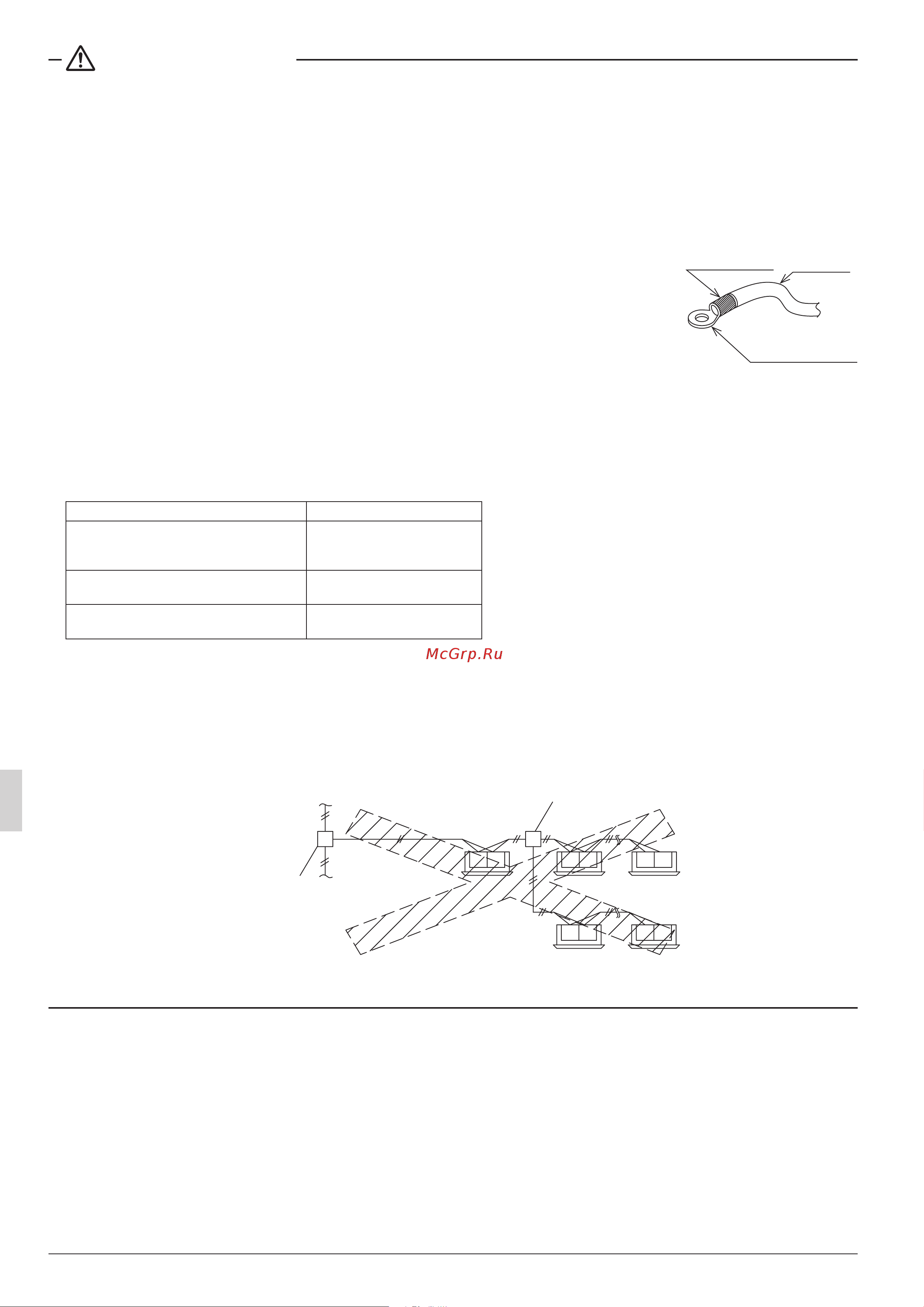

19 Русский
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте 2-жильную соединительную проводку.
Использование аналогичного провода с 3 или большим количеством жил для соединения 2 или
большего числа внутренних блоков может привести к их остановке из-за ошибки.
• При использовании экранированного провода обязательно заземлите один из концов экраниро-
ванного провода.
При использовании экранированного провода общая длина проводки составляет 1500 m.
• Обязательно используйте круглые изогнутые клеммы с изоляционными
рукавами для подсоединения проводов к клеммной колодке источника
питания. (См.Рис.11.)
• Не используйте с клеммной колодкой источника питания и клеммой
заземления, подсоединенными к проводке для другой цепи.
• Не припаивайте заранее скрученный провод.
• Надежно соедините провода таким образом, чтобы клеммы не
подвергались внешнему воздействию.
• Используйте подходящую отвертку для затягивания контактных винтов.
Использование слишком маленькой отвертки может привести к повреждению головки винта, что
не позволит затянуть его надлежащим образом.
• Чрезмерное затягивание контактного винта может привести к повреждению винта.
См. Таблицу для определения момента затяжки контактного винта.
Размер контактного винта Момент затяжки (N·m)
M3,5
(клеммная колодка соединительной
проводки)
0,88 ± 0,08
M4
(клеммная колодка источника питания)
1,31 ± 0,13
M4
(клемма заземления)
1,69 ± 0,17
• Ни в коем случае не подсоединяйте проводку источника питания к клеммной колодке соедини-
тельной проводки.
Это может привести к повреждению всей системы.
• Соединительную проводку нельзя повторно разветвлять после начального разветвления.
(См.Рис.12.)
F1 F2 F1 F2 F1 F2
F1 F2F1 F2
Разветвление после
начального разветвления
Разветвление
Рис.12
Круглая изогнутая
клемма
Электри-
ческая
проводка
Изоляционный
рукав
Рис.11
09_RU_3P194121-8U.indd 19 2/24/2014 2:29:03 PM
