21 Русский
• Проводка источника питания и провод заземления
Снимите крышку блока управления и подсоедините шнур электропи-
тания к клеммной колодке питания (X1M).
Подсоедините также провод заземления к клемме провода заземле-
ния.
Проведите вместе шнуры электропитания и провод заземления через
сквозное отверстие (слева) в блок управления и используйте прилага-
емые зажимы (2) для надежного закрепления проводов на месте.
Обязательно проведите провод заземления таким образом, чтобы он
прошел сквозь прорезь в тарельчатой пружине.
(В противном случае контакт провода заземления может быть недо-
статочным, что может привести к тому, что он не будет выполнять
функцию заземления.)

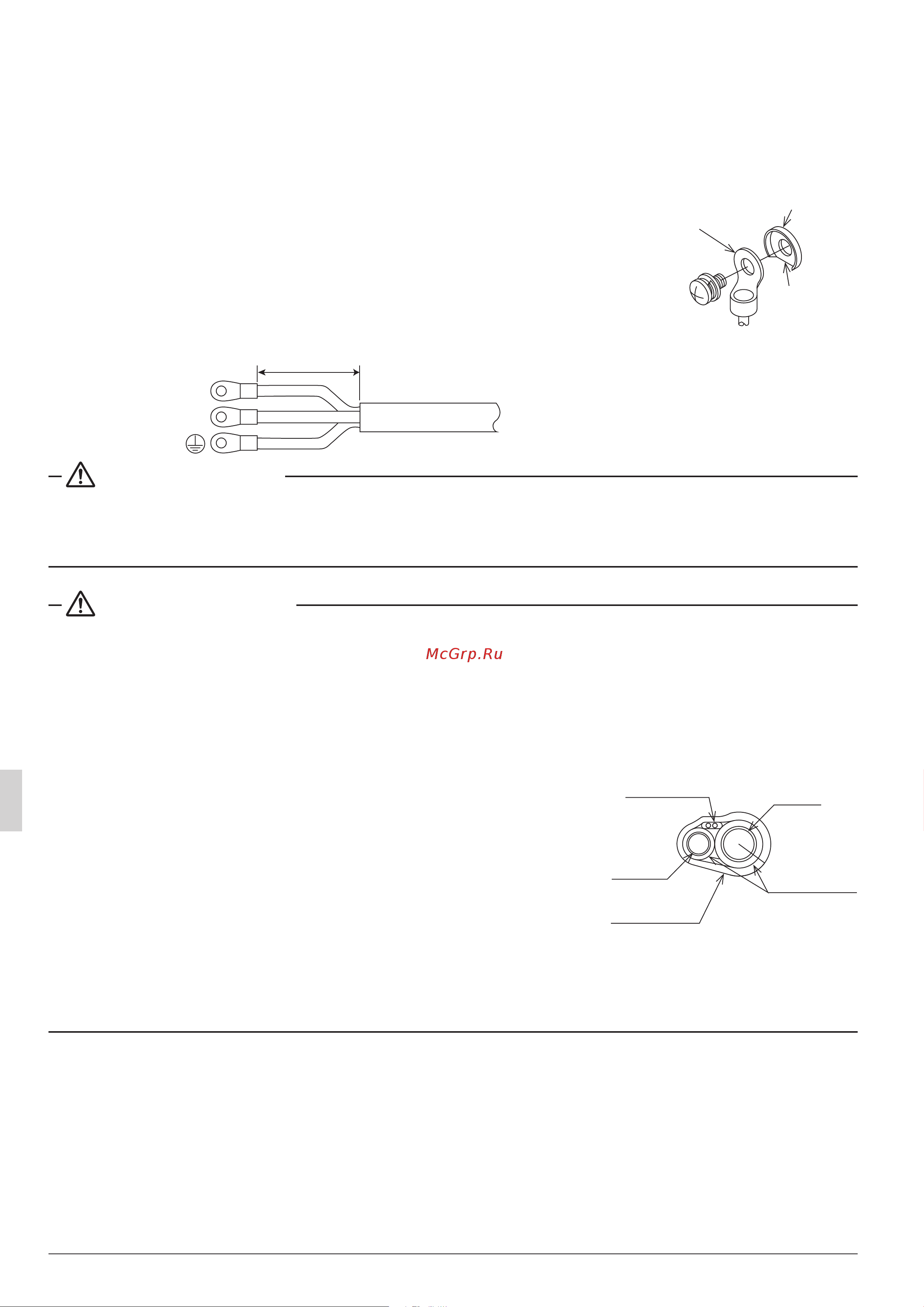

На следующем рисунке приведена более подробная информация о
том, сколько изоляции необходимо снять с проводки питания.
L
N
Проводка питания (3-жильная)
130
Прорезь
Тарельчатая
пружина
Круглая изогну-
тая клемма
ПРЕДУПРЕЖДЕНИЕ
Уложите проводку и надежно установите на место крышку блока управления.
Защемленные провода или неплотно установленная крышка блока управления могут привести к
поражению электрическим током или возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ
• При закреплении проводки используйте зажим (2) так, чтобы к соединению проводки не прилага-
лось усилие на растяжение, после чего надежно закрепите проводку.
Кроме того, после завершения монтажа проводки, уложите проводку так, чтобы крышка блока
управления не выступала, после чего установите ее на место надлежащим образом.
Убедитесь, что при установке на место крышки блока управления нет защемленных проводов.
Всегда прокладывайте провода через сквозные отверстия, чтобы обеспечить их защиту.
• Не прокладывайте соединительную проводку и проводку источ-
ника питания вместе, а за пределами блока расстояние между
ними должно быть не менее 50 mm.
В противном случае соединительная проводка будет подвер-
жена воздействию электрических помех (внешних помех), что
может провести к неисправности или поломке.
• После завершения монтажных работ используйте герметик (при-
обретается на месте) для герметизации сквозных отверстий.
(Проникновение мелких животных и т.д. может привести к неис-
правности.)
• Обмотайте соединительную проводку между каждым BS-блоком
и внутренним блоком лентой наружного покрытия (приобрета-
ется на месте), как показано на рисунке справа.
Газовая
трубка
Соединитель-
ная проводка
Трубка
жидкости
Лента наруж-
ного покрытия
Изоляционный
материал
09_RU_3P194121-8U.indd 21 2/24/2014 2:29:06 PM
