Инструкция по монтажу
9
RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010

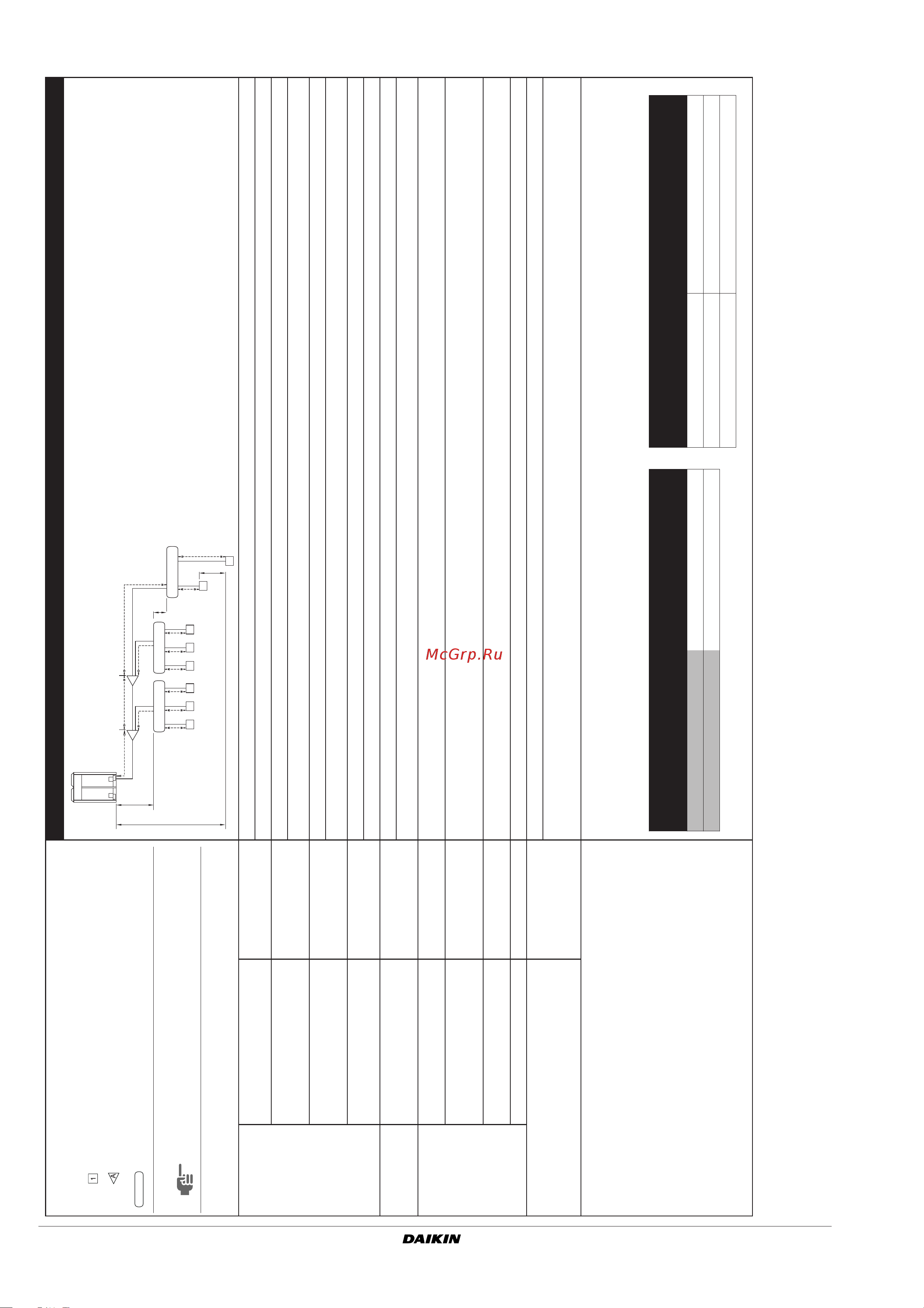

6.6. Пример подсоединения
Пример соединения
(Соединение 8 агрегатов системы с тепловым насосом)
Разветвление с помощью рефнет-тройника
Максимально
допустимая длина
Между наружным и блоками-
обеспечителями разветвления
Общая длина
трубопровода
Длина трубопровода между наружным и самым удаленным блоком-обеспечителем разветвления ≤55 м
[Пример] Блока-обеспечителя разветвления 3: a+b+c+d+e≤55 м
Между блоком-обеспечителем
разветвления и внутренним
агрегатом
Общая длина
трубопровода
Длина трубопровода между блоком-обеспечителем разветвления и внутренним агрегатом: ≤80 м
[Пример] RXYQ18P: f+g+h+i+j+k+l+m≤80 м
Между блоком-обеспечителем
разветвления и внутренним
агрегатом
длина на 1 комнату Длина трубки между блоком-обеспечителем разветвления и внутренним агрегатом: в пределах от 2 м до 15 м
[Пример] 2 m≤f, g, h, i, j, k, l, m≤15 м
Между наружным и внутренним
агрегатами
Общая длина
трубопровода
Длина трубопровода между наружным и внутренним агрегатами: ≤135 м
[Пример] a+b+c+d+e+f+g+h+i+j+k+l+m≤135 м
Минимально
допустимая
длина
(a)
Между наружным агрегатом и
первым набором разветвительных
элементов
Длина трубопровода Длина трубопровода между наружным агрегатом и первым набором разветвительных элементов: ≥5 м
[Пример] a≥5 м
Допустимая
высота
Между наружным и внутренним
агрегатами
Разница в высоте
Разница в высоте между наружным и внутренним агрегатами (H1)≤40 м
Между наружным агрегатом и
блоком-обеспечителем
разветвления
Разница в высоте
Разница в высоте между наружным агрегатом и блоком-обеспечителем разветвления (H2)≤40 м
Между блоками-обеспечителями
разветвления
Разница в высоте
Разница в высоте между блоками-обеспечителями разветвления (H3)≤15 м
Между внутренними агрегатами Разница в высоте Разница в высоте между внутренними агрегатами (H4)≤15 м
Допустимая длина после ответвления Длина трубопровода Длина трубопровода от первого набора разветвительных элементов (рефнета-тройника) до внутреннего агрегата ≤40 м
[Пример] агрегат 8: b+c+m≤40 м
[Пример] агрегат 6: b+e+k≤40 м
[Пример] агрегат 3: d+h≤40 м
Выбор комплектов для разветвления трубопровода хладагента
Комплекты для разветвления трубопровода хладагента можно использовать только
с хладагентом R410A.
Как выбрать рефнет-тройник
При использовании рефнетов на первом ответвлении, считая со стороны
наружного агрегата.
Выбирайте по следующей таблице в соответствии с мощностью наружного
агрегата.
Рефнеты, кроме первого ответвления, выбираются по сумме индексов мощности
подключенных к ним агрегатов.
Тип мощности наружного агрегата
Название комплекта для
разветвления трубопровода
хладагента
Тип мощности внутреннего
агрегата
Название комплекта для разветвления
трубопровода хладагента
RXYQ8+10 KHRQ22M29T9 <200 KHRQ22M20T
RXYQ12~18 KHRQ22M64T 200≤x<290 KHRQ22M29T9
290≤x<585 KHRQ22M64T
(a) От наружного агрегата может передаваться звук циркуляции хладагента.
внутренний агрегат
набор разветвляющих элементов (рефнет-
тройник)
Блок-обеспечитель разветвления
ПРИМЕЧАНИЕ
Наборы разветвляющих элементов необходимо располагать
как можно ближе к блокам обеспечителям разветвления
(c, d, e должно быть максимально коротким).
BP1
1 2 3
A B
BP1
BP3
f
a
de
bc
g
h
4 56
BP2
ij
k
7
H4
l
H1
H2
8
m
H3
