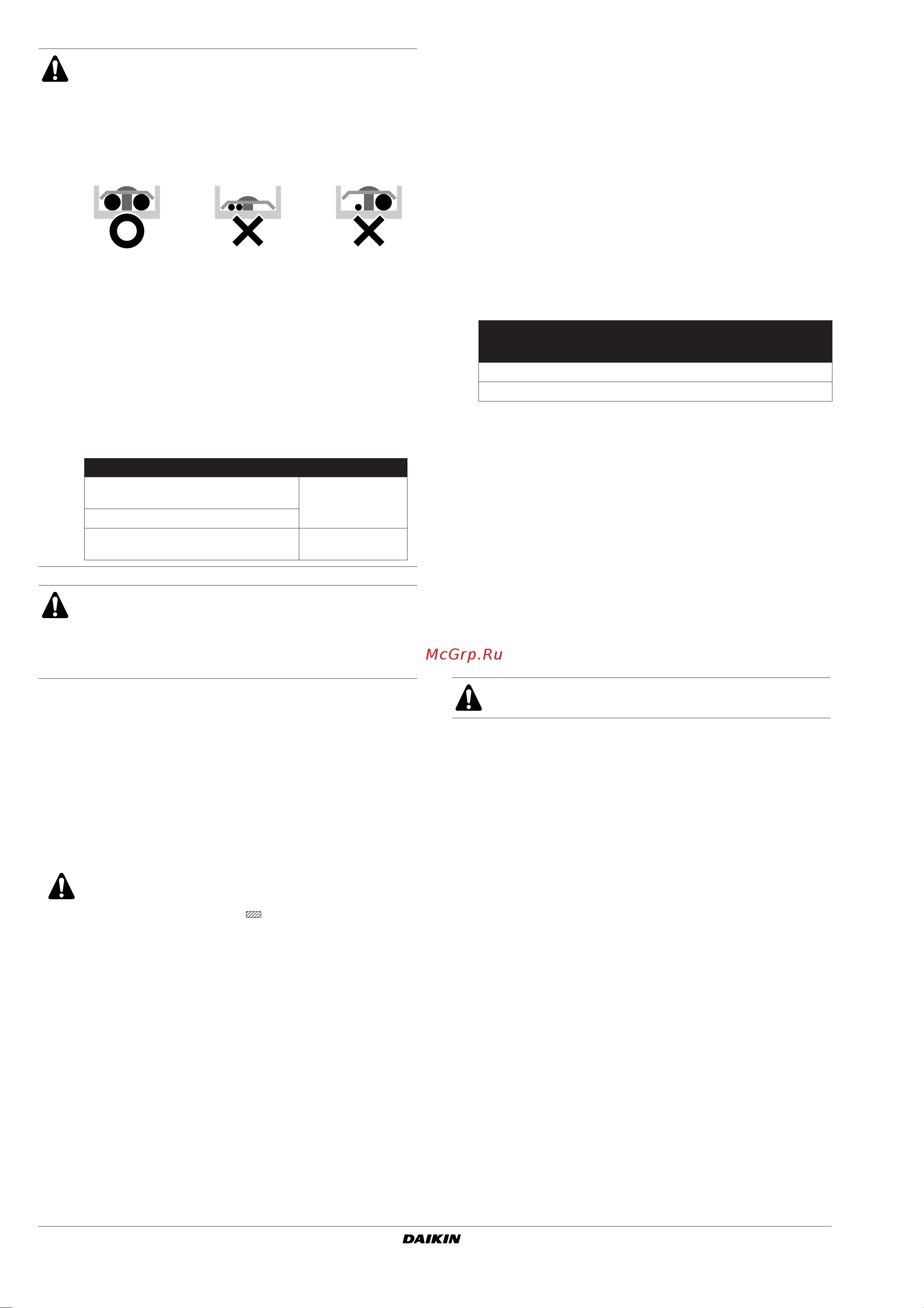

Инструкция по монтажу
17
RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010
8.9. Пример электропроводки внутри агрегата
См. рисунок 26.
9. Изоляция трубопроводов
После окончания проверки на утечку и вакуумирования трубо-
проводы необходимо заизолировать. При этом следует принять
во внимание следующее:
■ Проверьте, чтобы соединения трубопроводов и развет-
вительных элементов были полностью изолированы.
■ Обязательно заизолируйте трубопроводы жидкого и газо-
образного хладагента (для всех агрегатов).
■ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C
для трубопроводов газообразного хладагента.
■ Усильте изоляцию на трубопроводах хладагента в соот-
ветствии с климатическими особенностями места
установки.
На поверхности изоляции может образовываться
конденсат.
■ При наличии вероятности стекания конденсата с запорного
клапана во внутренний агрегат через щели между
изоляцией и трубами из-за того, что наружный агрегат
расположен выше внутреннего, стекание конденсата
следует предотвратить, загерметизировав соединения. См.
рисунок 10.
Рекомендации по прокладке электропроводки
■ Не подключайте к клеммной колодке электро-
питания провода разной толщины. (Люфт в кон-
тактах проводки электропитания может вызвать
избыточный нагрев.)
■ Подключать провода одинаковой толщины
следует как показано на рисунке ниже.
■ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
■ Для затяжки винтов клемм используйте соот-
ветствующую отвертку. Отвертка с маленькой
головкой сорвет прорези и сделает адекватную
затяжку невозможной.
■ Излишнее затягивание винтов клемм может
привести к их поломке.
■ Моменты затяжки винтов клемм смотрите
в приведенной ниже таблице.
Рекомендации по подключению заземления
Провод заземления следует проложить так, чтобы он
проходил сквозь секцию выреза чашеобразной
шайбы. (Неправильное подключение не обеспечит
хорошего заземления.) (Смотрите рисунок 16)
1 Электропроводка
2 Проводка между агрегатами
3 Прикрепите к блоку электродеталей с помощью
приобретаемых на внутреннем рынке хомутов.
4 Когда провода электропитания/заземления прокладываются
через правую сторону:
5 При прокладке кабеля дистанционного управления и
электропроводки между агрегатами оставьте зазор не менее
50 мм до проводки силового питания. Проследите за тем,
чтобы проводка силового питания не соприкасалась
с нагревающимися частями ( ).
6 Прикрепите к задней части колонной опоры с помощью
приобретаемых на внутреннем рынке хомутов.
7 При выводе проводки внутри агрегата через отверстия для
труб:
8 При выводе проводов электропитания/заземления через
переднюю панель:
9 При выводе проводов заземления через левую сторону:
10 Провод заземления
11 При прокладке электропроводки обращайте внимание на то,
чтобы не отделять акустические изоляторы от компрессора.
12 Электропитание
13 Плавкий предохранитель
14 Предохранитель утечки на землю
15 Провод заземления
16 Наружный агрегат
Момент затяжки (Н•м)
M8 (Клеммная колодка
электропитания)
5,5~7,3
M8 (Земля)
M3 (Клеммная колодка межблочной
проводки)
0,8~0,97
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15 мм
>30°C ≥80% 20 мм
1 Запорный клапан в контуре газообразного хладагента
2 Запорный клапан в контуре жидкого хладагента
3 Сервисный порт для дозаправки хладагента
4 Герметизация
5 Изоляция
6 Трубы, соединяющие внутренние и наружные агрегаты
Не забудьте заизолировать местные трубы —
прикосновение к ним может вызвать ожоги.
