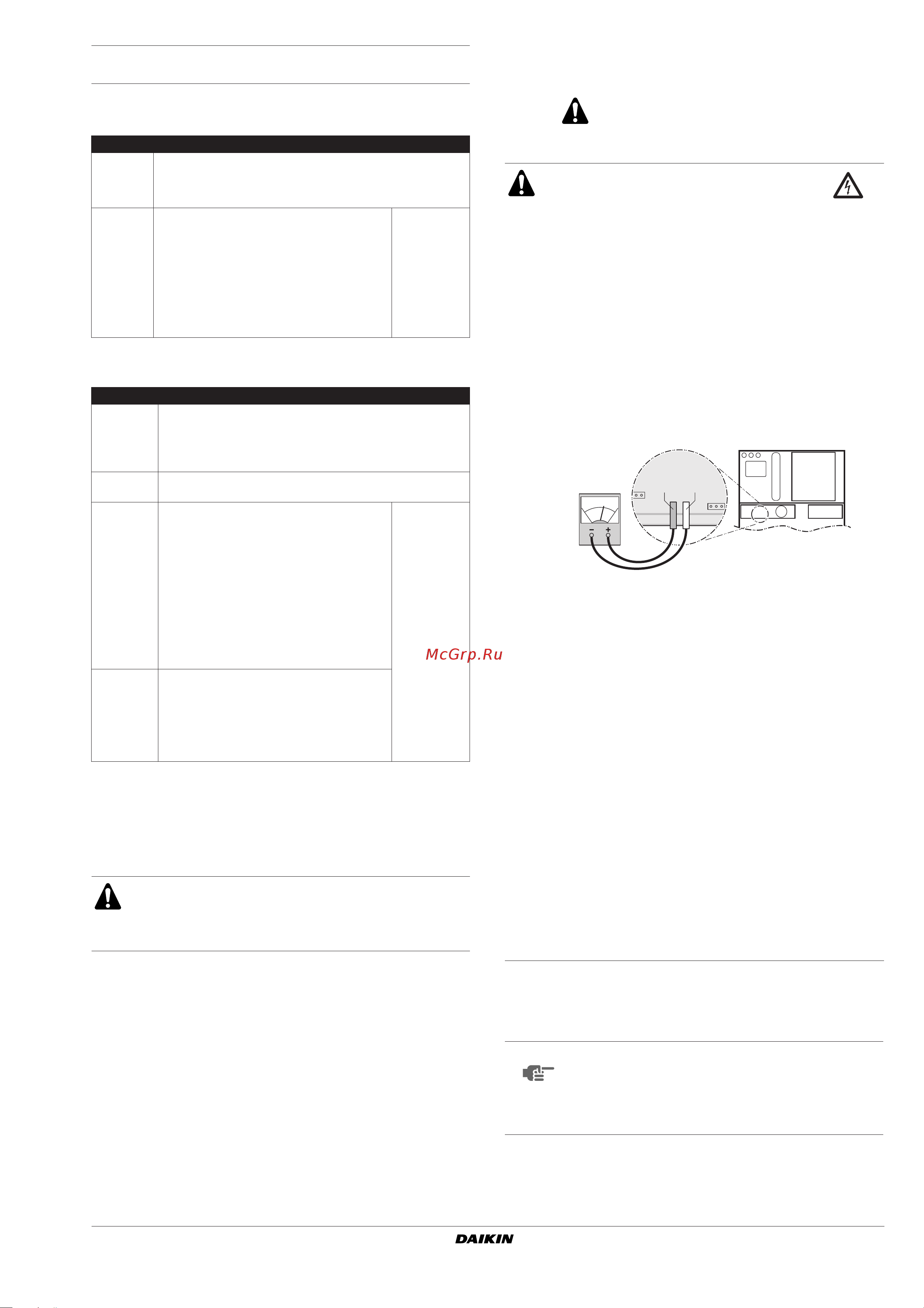

![Daikin RXYQ14P7W1BR1 [27/36] Отображение кодов неисправностей на пульте управления](/views2/1790700/page27/bg1b.png)
RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010
Инструкция по монтажу
22
2 Отображение кодов неисправностей на пульте
управления
Коды неисправности на пульте дистанционного управления
в режиме нагрева
Коды неисправности на пульте дистанционного управления
в режиме охлаждения
11.5. Что необходимо проверить после дозаправки
хладагента
■ Открыты ли запорные клапаны в контурах жидкого и
газообразного хладагента?
■ Записано ли количество добавленного хладагента?
12. Перед началом работы
12.1. Меры предосторожности при
техобслуживании
Обращайте внимание на вентилятор. Осматривать агрегат
при работающем вентиляторе опасно. Обязательно вы-
ключайте главный выключатель и извлекайте предохранители
из цепи управления, находящейся в наружном агрегате.
Код ошибки
P8
заправка
Немедленно закройте клапан A и один раз нажмите
кнопку «ПРОВЕРОЧНЫЙ РЕЖИМ».
Агрегат заново начнёт работу с выбора режима для
заправки.
P2
заправка
при-
останов-
лена
Немедленно закройте клапан A. Проверьте
следующее:
- проверьте, правильно ли открыт
запорный клапан в контуре
газообразного хладагента;
- проверьте, открыт ли клапан цилиндра
хладагента;
- проверьте, не заблокированы ли
отверстия забора и выброса воздуха
внутреннего агрегата.
Устранив
выявленные
отклонения,
начните
процедуру
автоматичес
кой
заправки
ещё раз.
Код ошибки
PA
замените
цилиндр
Закройте клапан A и замените пустой цилиндр. Заменив
цилиндр, откройте клапан A (наружный агрегат не
выключится).
После замены цилиндра снова откройте клапан A и
продолжайте работу.
P8
заправка
Немедленно закройте клапан A.
Начните процедуру автоматической заправки ещё раз.
P2
заправка
при-
останов-
лена
Немедленно закройте клапан A. Проверьте
следующее:
- проверьте, правильно ли открыт
запорный клапан в контуре
газообразного хладагента;
- проверьте, открыт ли клапан цилиндра
хладагента;
- проверьте, не заблокированы ли
отверстия забора и выброса воздуха
внутреннего агрегата;
- проверьте, не опустилась ли температура
воздуха в помещении ниже 20°C по
сухому термометру.
Устранив
выявленные
отклонения,
начните
процедуру
автоматическ
ой заправки
ещё раз.
*
непред-
усмотрен-
ная
остановка
Немедленно закройте клапан A.
Подтвердите код неисправности на пульте
дистанционного управления и устраните
отклонение, выполнив действия, описанные
в разделе "Устранение неисправностей
после ненормального завершения пробного
запуска" на странице 26.
Не забудьте открыть запорные клапаны после
заправки хладагента.
Работа системы при закрытых клапанах приведет
к поломке компрессора.
ПРЕДУПРЕЖДЕНИЕ:
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Меры предосторожности при обслуживании
инверторного оборудования
1 Не открывайте крышку блока электродеталей
в течение 10 минут после отключения электро-
питания.
2 Измерьте напряжение между клеммами на
клеммной колодке электропитания с помощью
тестера и убедитесь в том, что электропитание
отключено.
Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь
в том, что напряжение ёмкости в основной цепи
составляет менее 50 В постоянного тока.
3 Во избежание повреждения печатной платы при-
касайтесь к неокрашенной металлической детали
для снятия статического электричества, прежде
чем снимать и одевать разъёмы.
4 Техническое обслуживание инверторного оборудо-
вания можно начинать только после снятия
соединительных разъёмов электродвигателей
вентиляторов в наружном агрегате X1A, X2A,
X3A, X4A (только X3A и X4A для агрегатов типов
14~18). Следите за тем, чтобы не прикоснуться к
деталям, находящимся под напряжением
(Если под действием сильного ветра вентилятор
будет вращаться, он может подавать электри-
чество в конденсатор или основную цепь, что
приведёт к поражению электрическим током).
5 По окончании технического обслуживания
оденьте соединительный разъём на место.
В противном случае на пульте дистанционного
управления будет отображён код ошибки E7, и
нормальная работа будет невозможна.
Подробности смотрите на электрической схеме,
нанесённой на обратную сторону крышки блока
электродеталей.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности!
Для защиты печатной платы прикоснитесь рукой
к корпусу электрического щитка, чтобы снять
статическое электричество с тела перед про-
ведением технического обслуживания.
A2P
A2P
A1P
A3P
TP1 TP2
