Daikin RXYQ12P7W1BR1 [23/36] Проверка агрегата и условий установки

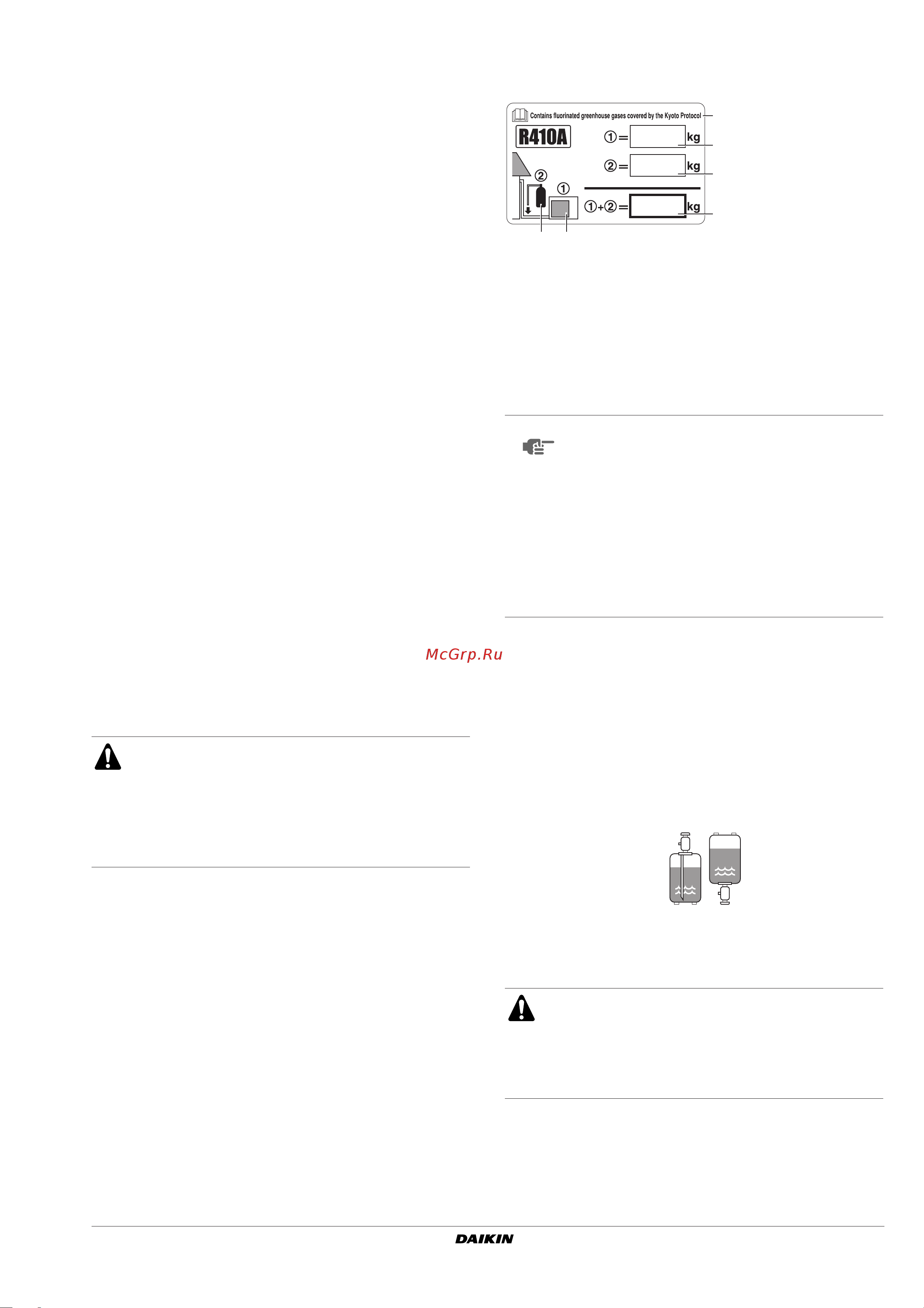

![Daikin RXYQ8P7W1BR1 [23/36] Проверка агрегата и условий установки](/views2/1790700/page23/bg17.png)
RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010
Инструкция по монтажу
18
10. Проверка агрегата и условий
установки
Обязательно проверьте следующее:
Рекомендации по монтажу труб
1 Убедитесь в правильности размеров трубопроводов.
См. "6.2. Выбор материала трубопровода" на странице 6.
2 Убедитесь в том, что все работы по изоляции выполнены.
См. "9. Изоляция трубопроводов" на странице 17.
3 Убедитесь в отсутствии дефектов в трубопроводах
хладагента.
См. "6. Трубопровод хладагента" на странице 5.
Рекомендации по проведению электромонтажных работ
1 Убедитесь в отсутствии дефектов в проводах электро-
питания и незатянутых гаек.
См. "8. Электропроводка" на странице 12.
2 Убедитесь в отсутствии дефектов в проводах управления и
незатянутых гаек.
См. "8. Электропроводка" на странице 12.
3 Убедитесь в том, что сопротивление изоляции цепи
силового электропитания не ухудшилось.
Используя мегомметр на 500 В, проверьте, чтобы
сопротивление изоляции составляло не менее 2 МΩ при
поданном напряжении 500 В пост. тока между проводом и
землей. Не используйте мегомметр для проверки проводов
управления (между наружным и внутренним агрегатами,
наружным агрегатом и переключателем «ОХЛАЖДЕНИЕ/
НАГРЕВ» и т.п.).
11. Заправка хладагента
Наружный агрегат заправлен хладагентом на заводе, однако
при определённой длине трубопровода агрегату может потребо-
ваться дозаправка.
Выполняйте дозаправку хладагента в порядке, описанном
в настоящем разделе.
11.1. Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
: 1975
(1)
ПГП = потенциал глобального потепления
Впишите несмываемыми чернилами:
■➀ количество хладагента, заправленного в изделие на
заводе;
■➁ количество хладагента, заправленного дополнительно на
месте;
■➀+➁ общее количество заправленного хладагента
в прилагаемую к изделию этикетку с информацией о фторированных
газах, способствующих созданию парникового эффекта.
Закрепите заполненную этикетку внутри изделия рядом с его
заправочным портом (напр., на внутренней поверхности
сервисной крышки).
11.2. Меры предосторожности при дозаправке
хладагента R410A
Заправляйте только указанное количество хладагента
в жидком состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешан-
ного типа, его добавление в газообразном состоянии может
привести к изменению его состава, что будет препятствовать
нормальной работе системы.
■ Перед заправкой проверьте, оснащён ли цилиндр
хладагента сифонной трубкой.
■ Используйте только инструменты, предназначенные для
хладагента R410A в целях обеспечения необходимого
сопротивления давлению и во избежание проникновения
в систему посторонних веществ.
Хладагент не следует заправлять до тех пор, пока не
будет проведена вся электропроводка и не будут
смонтированы все тубы.
Заправку хладагента можно производить только после
проверки системы на утечку и ее вакуумирования.
Количество хладагента для заправки, предписанное
заводом, смотрите на паспортной табличке агрегата.
ПРИМЕЧАНИЕ
В ряде стран законодательно предусмотрен
перевод на соответствующий государственный
язык закрепленных на изделиях уведомлений о
нормативных актах ЕС в отношении
фторированных газов, способствующих созданию
парникового эффекта. Поэтому в комплектацию
агрегата входит дополнительная этикетка с
многоязычной информацией о фторированных
газах, способствующих созданию парникового
эффекта.
На обороте этикетки имеются иллюстрированные
указания о том, как ее наклеить.
Заправка жидкого
хладагента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого
хладагента с помощью
цилиндра в пере-
вёрнутом положении.
Запрещается производить дозаправку системы
несоответствующими хладагентами и маслами, это
может привести к поломке оборудования, поэтому
проводите заправку только соответствующим
холодильным агентом (R410A).
Емкости с холодильным агентом открывайте медленно.
3
5
6
2
1
4
1 количество хладагента,
заправленного
в изделие на заводе:
см. паспортную
табличку блока
2 количество хладагента,
заправленного допол-
нительно на месте
3 общее количество
заправленного
хладагента
4 Содержит имеющие
парниковый эффект
фторированные газы,
на которые распростра-
няется действие
Киотского протокола
5 наружный блок
6 баллон с хладагентом
и коллектор для
заправки
