Lowrance X125 [42/60] Глубина нахождения рыбы
![Lowrance X125 [42/60] Глубина нахождения рыбы](/views2/1791708/page42/bg2a.png)
42
Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
1. На странице эхолота нажмите MENU| ↓ к SonarFeatures | ENT
2.
→ ↓ или → к FISH ID SYMBOLS | ENT |EXIT|EXIT
Чтобы отключить FISH ID, повторите действие 1.

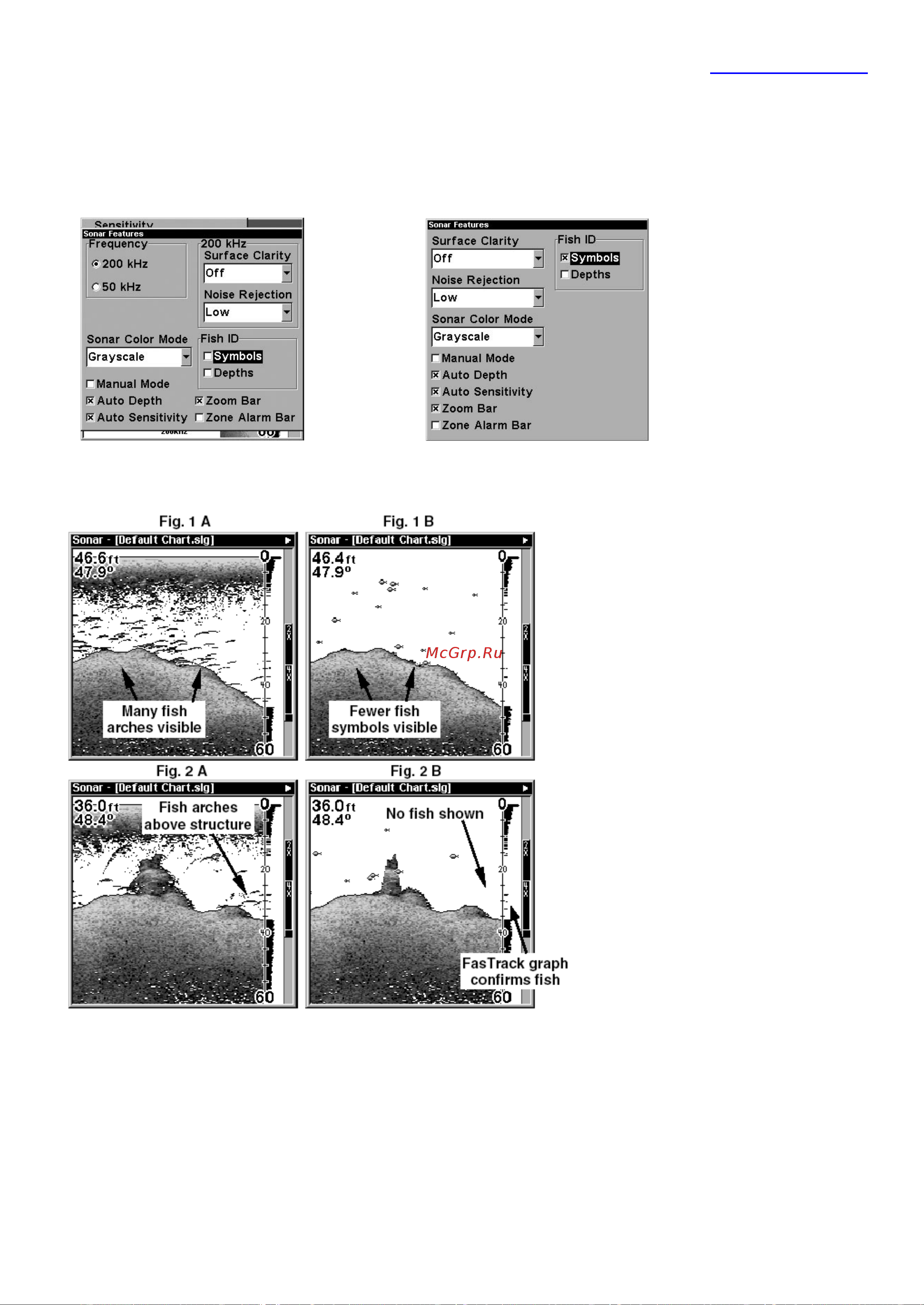

Слева - меню Sonar Features с включенной опцией FISH ID. Слева двухчастотный прибор, справа
одночастотный. Если окошко помечено, функция включена
Рисунки 1А и 2А – обычная схема, 1В и 2В – Функция FISH ID включена. Обратите внимание,
как дуги заменяются символами
FISH TRACK
©
- глубина нахождения рыбы
При включенной функции FISH TRACK прибор автоматически показывает глубину, на которой обнаружена
рыба. Эта функция работает только при включенной функции FISH ID. По умолчанию функция FISH TRACK
отключена.
Чтобы включить режим FISH TRACK, нужно:
