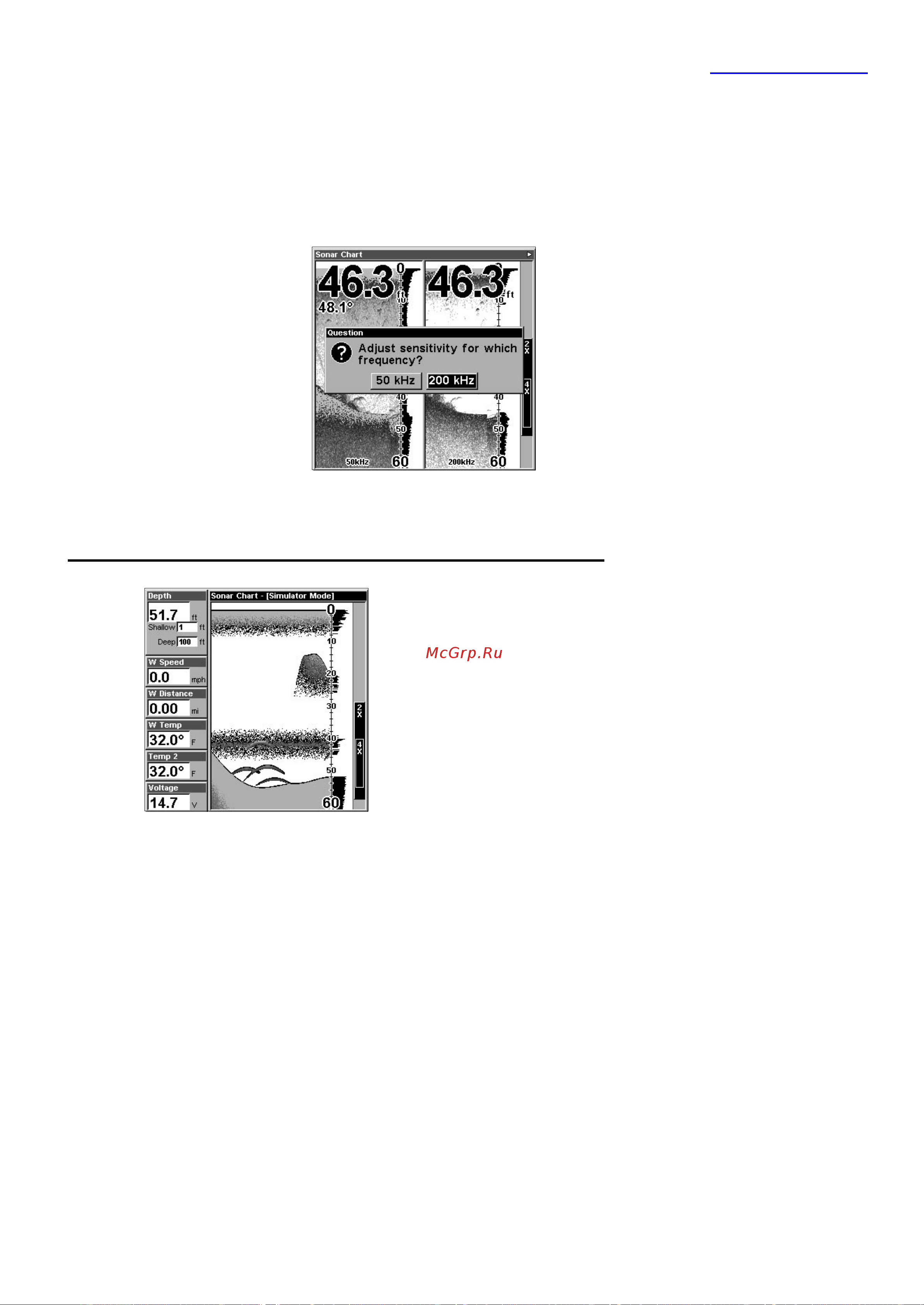

54
Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
1. Нажмите MENU | ENT
2. Прибор «спросит», какую часть экрана Вы хотите настроить. Стрелками влево-вправо выберите частоту и
нажмите ENT
3. Возникнет полоска-индикатор чувствительности. Стрелкой вниз уменьшайте значение параметра
чувствительности, стрелкой вверх – увеличивайте. По достижении желаемого значения нажмите EXIT.
(При достижении минимального или максимального раздастся предупреждающий звуковой сигнал)
Режим разделения экрана эхолота (для двух частот) позволяет отдельно настраивать
чувствительность для каждой части экрана.
Digital Data/Chart - режим «числовые параметры+изображение»
В этом режиме изображение находится в правой части экрана,
а слева находится шесть больших числовых окна со следующими
числовыми параметрами: (WaterDepth - глубина, WaterSpeed -
скорость (определяется датчиком скорости), WaterDistance –
пройденный путь (также требует датчика скорости),
SurfaceWaterTemperature, Temperature#2, Temperature#3 (для последних
двух параметров требуются дополнительные температурные датчики))
Режим «числовые параметры+изображение»
Настройка Digital Data/Chart - режима «числовые параметры + изображение»
Настройка этого режима заключается в том, что можно выбрать данные, которые будут показаны на
экране (вместо установленных по умолчанию).
1. На странице эхолота (в режиме Digital Data) нажмите MENU| ↓ к Customize | ENT .
2. Будет мигать окно W Speed, отмечая окно, данные которого подлежат изменению. Нажмите ENT|
↑↓ для
выбора типа данных | ENT| EXIT
СОВЕТ. Можно настроить и другие окна числовых параметров, не возвращаясь на страницу эхолота.
После изменения первого окна (выбором типа данных и нажатием ENT) стрелками ↓↑ выберите другое окно.
Когда строчка с названием окна замигает, нажмите ENT| стрелка вниз или вверх для выбора типа данных | ENT.
Повторяйте эти действия, пока Вы не настроите все окна, затем нажмите EXIT – Вы вернетесь на страницу эхолота.
