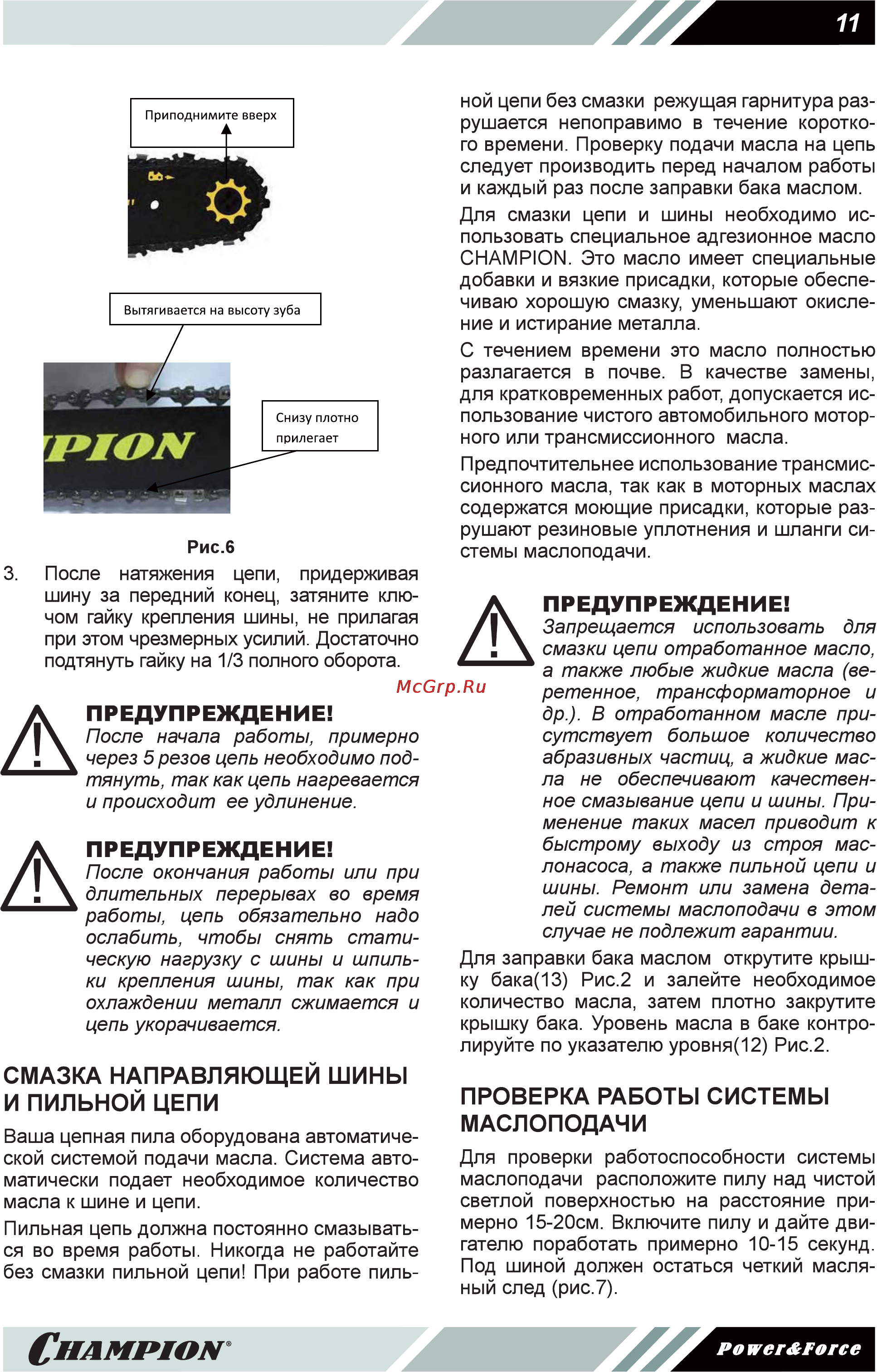

Приподнимите вверх Рис 6 3 После натяжения цепи придерживая шину за передний конец затяните клю чом гайку крепления шины не прилагая при этом чрезмерных усилий Достаточно подтянуть гайку на 1 3 полного оборота А А ПРЕДУПРЕЖДЕНИЕ После начала работы примерно через 5 резов цепь необходимо под тянуть так как цепь нагревается и происходит ее удлинение ПРЕДУПРЕЖДЕНИЕ После окончания работы или при длительных перерывах во время работы цепь обязательно надо ослабить чтобы снять стати ческую нагрузку с шины и шпиль ки крепления шины так как при охлаждении металл сжимается и цепь укорачивается СМАЗКА НАПРАВЛЯЮЩЕЙ ШИНЫ И ПИЛЬНОЙ ЦЕПИ Ваша цепная пила оборудована автоматиче ской системой подачи масла Система авто матически подает необходимое количество масла к шине и цепи Пильная цепь должна постоянно смазывать ся во время работы Никогда не работайте без смазки пильной цепи При работе пиль CHAMPION ной цепи без смазки режущая гарнитура раз рушается непоправимо в течение коротко го времени Проверку подачи масла на цепь следует производить перед началом работы и каждый раз после заправки бака маслом Для смазки цепи и шины необходимо ис пользовать специальное адгезионное масло CHAMPION Это масло имеет специальные добавки и вязкие присадки которые обеспе чиваю хорошую смазку уменьшают окисле ние и истирание металла С течением времени это масло полностью разлагается в почве В качестве замены для кратковременных работ допускается ис пользование чистого автомобильного мотор ного или трансмиссионного масла Предпочтительнее использование трансмис сионного масла так как в моторных маслах содержатся моющие присадки которые раз рушают резиновые уплотнения и шланги си стемы маслоподачи А ПРЕДУПРЕЖДЕНИЕ Запрещается использовать для смазки цепи отработанное масло а также любые жидкие масла ве ретенное трансформаторное и др В отработанном масле при сутствует большое количество абразивных частиц а жидкие мас ла не обеспечивают качествен ное смазывание цепи и шины При менение таких масел приводит к быстрому выходу из строя маслонасоса а также пильной цепи и шины Ремонт или замена дета лей системы маслоподачи в этом случае не подлежит гарантии Для заправки бака маслом открутите крыш ку бака 13 Рис 2 и залейте необходимое количество масла затем плотно закрутите крышку бака Уровень масла в баке контро лируйте по указателю уровня 12 Рис 2 ПРОВЕРКА РАБОТЫ СИСТЕМЫ МАСЛОПОДАЧИ Для проверки работоспособности системы маслоподачи расположите пилу над чистой светлой поверхностью на расстояние при мерно 15 20см Включите пилу и дайте дви гателю поработать примерно 10 15 секунд Под шиной должен остаться четкий масля ный след рис 7 Power Force
