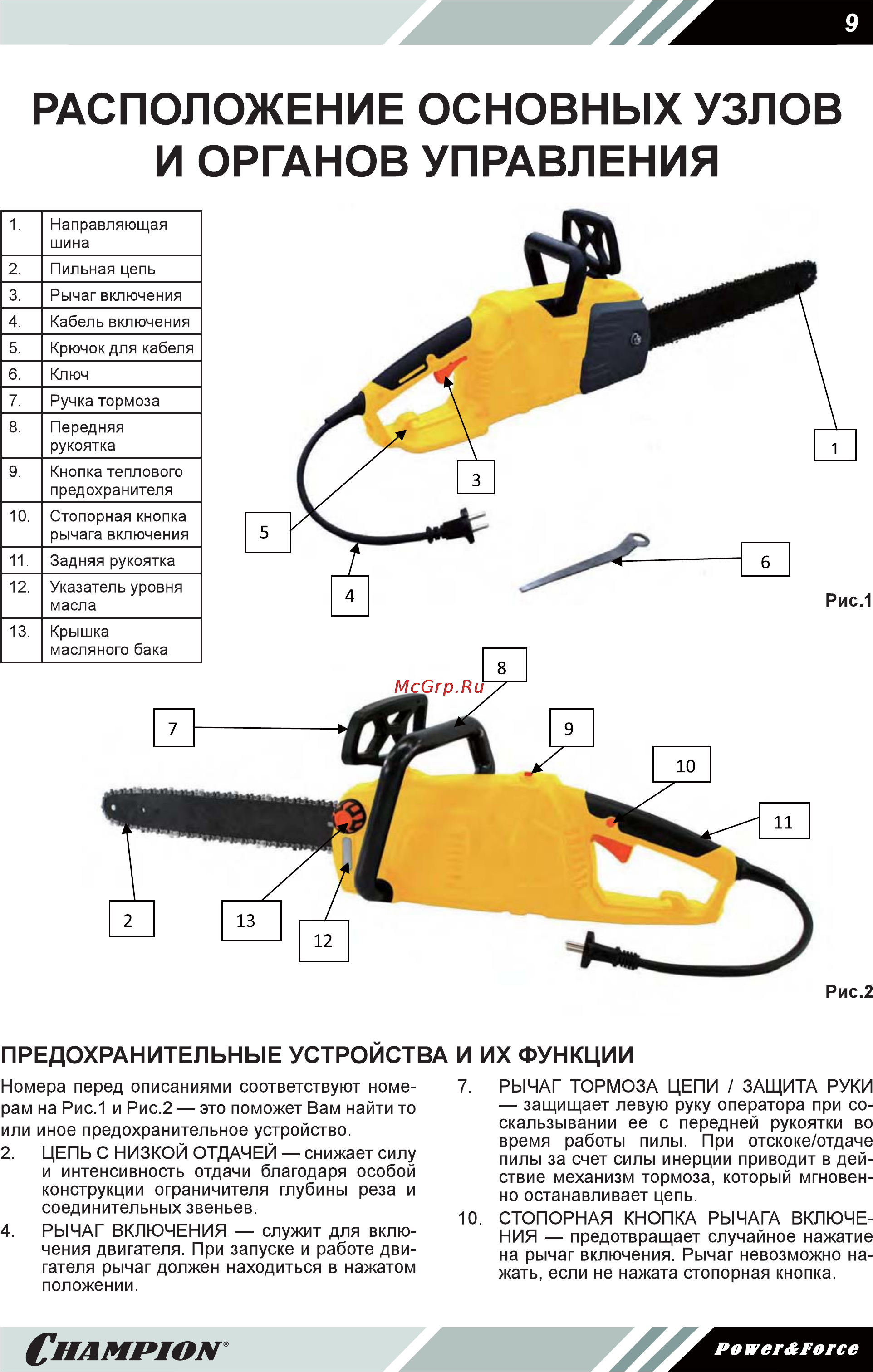

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ 1 Направляющая шина 2 Пильная цепь 3 Рычаг включения 4 Кабель включения 5 Крючок для кабеля 6 Ключ 7 Ручка тормоза 8 Передняя рукоятка 9 Кнопка теплового предохранителя 10 Стопорная кнопка рычага включения 11 Задняя рукоятка 12 Указатель уровня масла 13 Крышка масляного бака Рис 1 Рис 2 ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА И ИХ ФУНКЦИИ Номера перед описаниями соответствуют номе рам на Рис 1 и Рис 2 это поможет Вам найти то или иное предохранительное устройство 2 ЦЕПЬ С НИЗКОЙ ОТДАЧЕЙ снижает силу и интенсивность отдачи благодаря особой конструкции ограничителя глубины реза и соединительных звеньев 4 РЫЧАГ ВКЛЮЧЕНИЯ служит для вклю чения двигателя При запуске и работе дви гателя рычаг должен находиться в нажатом положении CHAMPION 7 РЫЧАГ ТОРМОЗА ЦЕПИ ЗАЩИТА РУКИ защищает левую руку оператора при со скальзывании ее с передней рукоятки во время работы пилы При отскоке отдаче пилы за счет силы инерции приводит в дей ствие механизм тормоза который мгновен но останавливает цепь 10 СТОПОРНАЯ КНОПКА РЫЧАГА ВКЛЮЧЕ НИЯ предотвращает случайное нажатие на рычаг включения Рычаг невозможно на жать если не нажата стопорная кнопка Power Force
