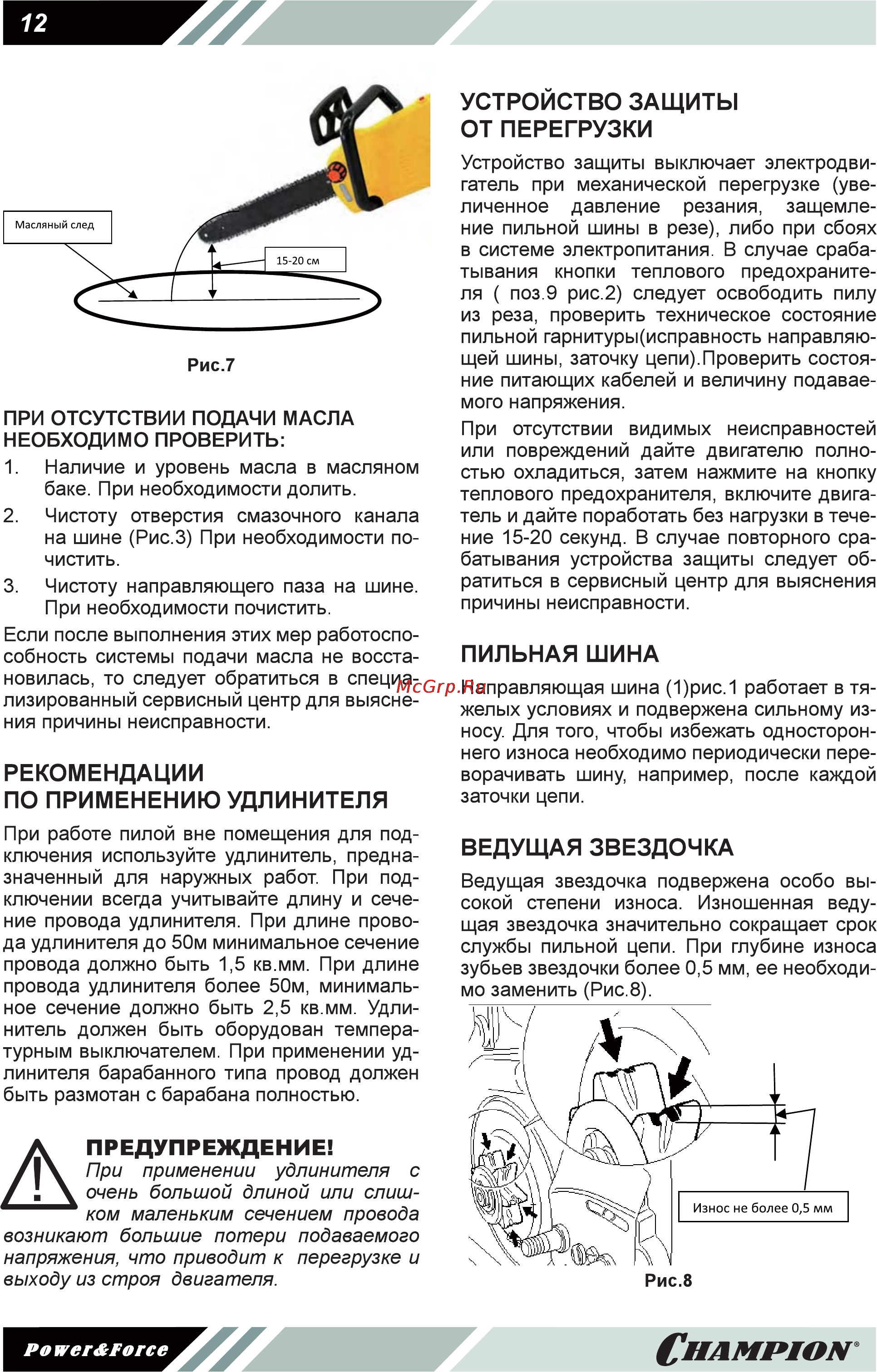

12 УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ ПРИ ОТСУТСТВИИ ПОДАЧИ МАСЛА НЕОБХОДИМО ПРОВЕРИТЬ 1 Наличие и уровень масла в масляном баке При необходимости долить 2 Чистоту отверстия смазочного канала на шине Рис З При необходимости по чистить 3 Чистоту направляющего паза на шине При необходимости почистить Если после выполнения этих мер работоспо собность системы подачи масла не восста новилась то следует обратиться в специа лизированный сервисный центр для выясне ния причины неисправности РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ УДЛИНИТЕЛЯ При работе пилой вне помещения для под ключения используйте удлинитель предна значенный для наружных работ При под ключении всегда учитывайте длину и сече ние провода удлинителя При длине прово да удлинителя до 50м минимальное сечение провода должно быть 1 5 кв мм При длине провода удлинителя более 50м минималь ное сечение должно быть 2 5 кв мм Удли нитель должен быть оборудован темпера турным выключателем При применении уд линителя барабанного типа провод должен быть размотан с барабана полностью А Устройство защиты выключает электродви гатель при механической перегрузке уве личенное давление резания защемле ние пильной шины в резе либо при сбоях в системе электропитания В случае сраба тывания кнопки теплового предохраните ля поз 9 рис 2 следует освободить пилу из реза проверить техническое состояние пильной гарнитуры исправность направляю щей шины заточку цепи Проверить состоя ние питающих кабелей и величину подавае мого напряжения При отсутствии видимых неисправностей или повреждений дайте двигателю полно стью охладиться затем нажмите на кнопку теплового предохранителя включите двига тель и дайте поработать без нагрузки в тече ние 15 20 секунд В случае повторного сра батывания устройства защиты следует об ратиться в сервисный центр для выяснения причины неисправности ПИЛЬНАЯ ШИНА Направляющая шина 1 рис 1 работает в тя желых условиях и подвержена сильному из носу Для того чтобы избежать односторон него износа необходимо периодически пере ворачивать шину например после каждой заточки цепи ВЕДУЩАЯ ЗВЕЗДОЧКА Ведущая звездочка подвержена особо вы сокой степени износа Изношенная веду щая звездочка значительно сокращает срок службы пильной цепи При глубине износа зубьев звездочки более 0 5 мм ее необходи мо заменить Рис 8 ПРЕДУПРЕЖДЕНИЕ При применении удлинителя с очень большой длиной или слиш ком маленьким сечением провода возникают большие потери подаваемого напряжения что приводит к перегрузке и выходу из строя двигателя Power Force Рис 8 CHAMPION
