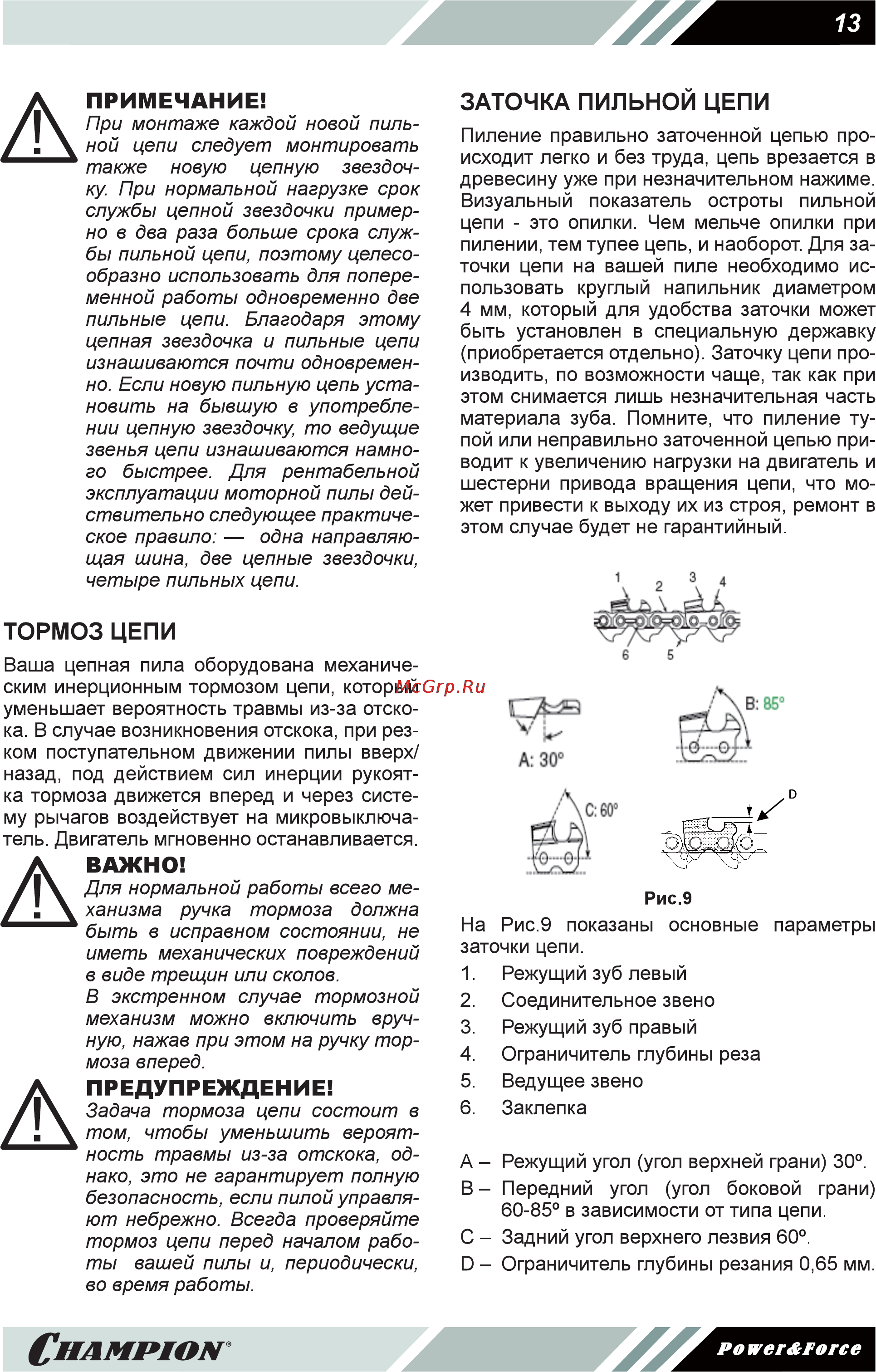

А ПРИМЕЧАНИЕ 1 При монтаже каждой новой пиль ной цепи следует монтировать также новую цепную звездоч ку При нормальной нагрузке срок службы цепной звездочки пример но в два раза больше срока служ бы пильной цепи поэтому целесо образно использовать для попере менной работы одновременно две пильные цепи Благодаря этому цепная звездочка и пильные цепи изнашиваются почти одновремен но Если новую пильную цепь уста новить на бывшую в употребле нии цепную звездочку то ведущие звенья цепи изнашиваются намно го быстрее Для рентабельной эксплуатации моторной пилы дей ствительно следующее практиче ское правило одна направляю щая шина две цепные звездочки четыре пильных цепи ЗАТОЧКА ПИЛЬНОЙ ЦЕПИ Пиление правильно заточенной цепью про исходит легко и без труда цепь врезается в древесину уже при незначительном нажиме Визуальный показатель остроты пильной цепи это опилки Чем мельче опилки при пилении тем тупее цепь и наоборот Для за точки цепи на вашей пиле необходимо ис пользовать круглый напильник диаметром 4 мм который для удобства заточки может быть установлен в специальную державку приобретается отдельно Заточку цепи про изводить по возможности чаще так как при этом снимается лишь незначительная часть материала зуба Помните что пиление ту пой или неправильно заточенной цепью при водит к увеличению нагрузки на двигатель и шестерни привода вращения цепи что мо жет привести к выходу их из строя ремонт в этом случае будет не гарантийный ТОРМОЗ ЦЕПИ Ваша цепная пила оборудована механиче ским инерционным тормозом цепи который уменьшает вероятность травмы из за отско ка В случае возникновения отскока при рез ком поступательном движении пилы вверх назад под действием сил инерции рукоят ка тормоза движется вперед и через систе му рычагов воздействует на микровыключа тель Двигатель мгновенно останавливается А ВАЖНО А ПРЕДУПРЕЖДЕНИЕ Для нормальной работы всего ме ханизма ручка тормоза должна быть в исправном состоянии не иметь механических повреждений в виде трещин или сколов В экстренном случае тормозной механизм можно включить вруч ную нажав при этом на ручку тор моза вперед Задача тормоза цепи состоит в том чтобы уменьшить вероят ность травмы из за отскока од нако это не гарантирует полную безопасность если пилой управля ют небрежно Всегда проверяйте тормоз цепи перед началом рабо ты вашей пилы и периодически во время работы CHAMPION Рис 9 На Рис 9 показаны основные параметры заточки цепи 1 Режущий зуб левый 2 Соединительное звено 3 Режущий зуб правый 4 Ограничитель глубины реза 5 Ведущее звено 6 Заклепка А Режущий угол угол верхней грани 30 В Передний угол угол боковой грани 60 85 в зависимости от типа цепи С Задний угол верхнего лезвия 60 Ограничитель глубины резания 0 65 мм Power Force
