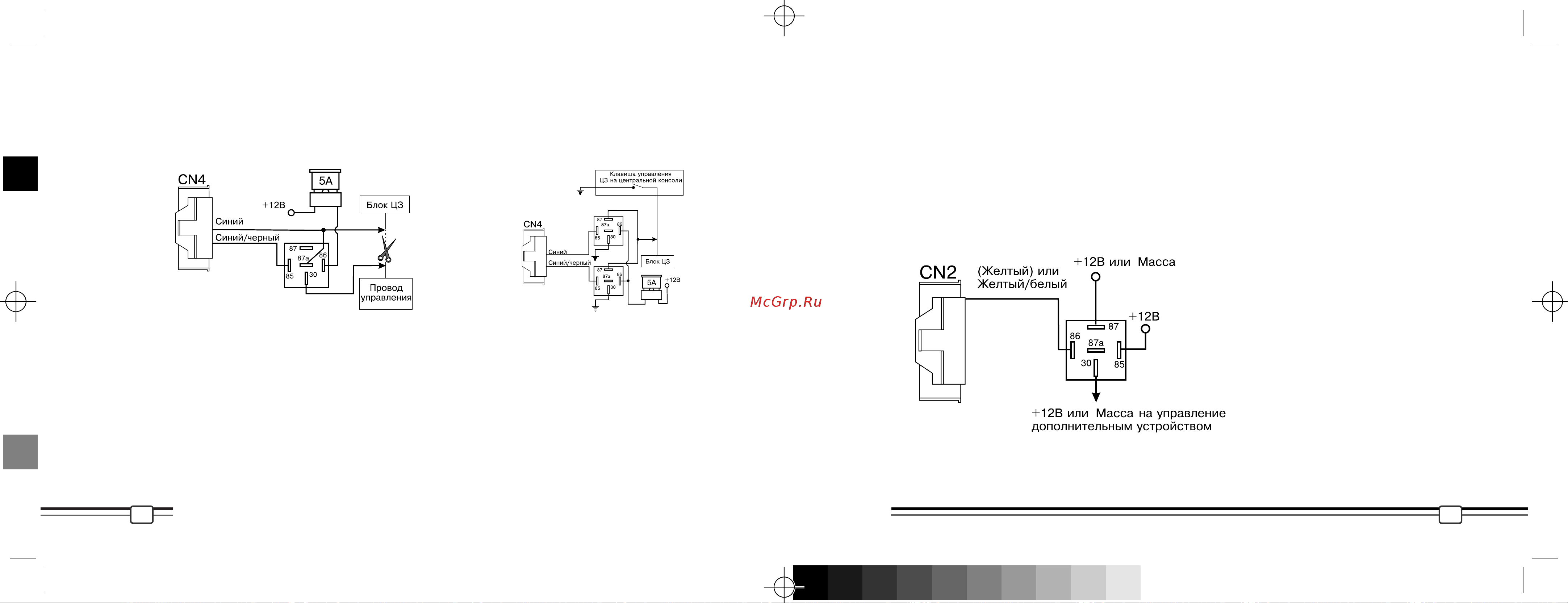

manual Y_MC 3 Flat 11 of 20 Pages 32 13 06 26 02 11 03 am Black Схема отрицательного однопроводного управления Nissan Mazda для запирания требуется состояние разомкнуто провода управления Схема отрицательного однопроводного управления Mercedes ML Состояние канала 1 не является энергонезависимым Если на желтом проводе перед отключением шпаштя присутствовал отрицательный сигнал то при включении питания отрицательный сигнал на этом проводе пропадет Это транзисторный слаботочный 200мА выход и может использоваться только для управления дополнительно установленным реле Подключение Подключите желтый провод к контакту 85 дополнительного реле и подключите остальные контакты реле в соответствии с выбранной функцией канала 1 Желтый белый провод отрицательный выход 200мА Канал 2 Данный выход работает при любом состоянии СТСГС в режиме охраны и в режиме снято с охраны Работа данного выхода программируется и может иметь два режим I ЖелтыйЛтелый провод замыкается на массу на 0 5 сек при корот ком нажатии кнопки III Данный режим запрограммирован на заводе 2 ЖелтыйЛтелый провод замыкается на массу при коротком нажатии кнопки III и размыкается при коротком повторном нажатии кнопки III Данный режим программируется при инсталляции Состояние канала 2 не является энергонезависимым Если на желтом проводе перед отключением питания присутствовал отрицательный сигнал то при включении питания отрицательный сигнал га этом проводе пропадет Это транзисторный слаботочный 200мА выход и 12В или Масса на управление может использоваться только для управления дополнительным устройством дополнительно установленным реле Подключение Подключение данного провода аналогично подключению желтого провода см выше ПСАСЙСАЙНСНЙЕ nPÚBÕAÓB TCTC Ь3 F
