Scher-Khan Magicar III [12/20] Схемы однопроводного управления

Содержание

• Magicar iii 1
• Setter iftarç 1
• Руководство по установке 1
• I 5cher khan 2
• Для заметок 2
• Содержание 2
• Для заметок 3
• Scher khan 4
• Примечание 4
• Рекомендации и меры предосторожности 4
• Установка основных компонентов ctctq 4
• 5 примечание 5
• 8 примечание 5
• Scher khan 5
• Внимание выбор опционного значения цикла тревоги 60 сек не допускается фирма производитель и поставщики стстс не несут ответственности за неправильную установку значений программируемых функций 5
• Внимание не устанавливайте основной блок стстс в моторном отсеке так как корпус блока не герметичен также избегайте установки блока непосредственно на электронные компоненты автомобиля зги компоненты могут быть источниками радиопомех 5
• Пюжш4то новых брелоков вход в режим уаее 5
• Установка антенного блока 5
• 4 примечание 6
• Блокировка зажигания 6
• Блокировка стартера 6
• Кнопка 6
• Кнопка iv 6
• Кнопкой i 6
• Кнопкой и 6
• Опционное значение 6
• П п функция заводское значение 6
• Паника 1аск81ор 6
• Сирена 6
• Тип блокировки двигателя 6
• Установка датчика вызова из автомобиля rps 6
• 4 примечание 7
• 6 примечание 7
• Опционное значение 7
• П п функция заводское значение 7
• Scher khan 8
• Назначение проводов 8
• Подсоединение проводов ctctq 8
• Примечание 8
• Сброс всех запрограммированных функций на заводские установки 8
• Сегай черный 8
• Scher khan 9
• Внимание перед началом программирования отключите функцию свободные руки если она включена то стстс может самопроизвольно выходить из режима программирования или не входить в него фирма производитель и поставщики стстс не несут ответственности за неправильную установку значений программируемых функций значения программируемых функций 1 2 1 5 2 4 2 6 2 7 зависят от типа транспортного средства или типа дополнительно установленного оборудования неправильный выбор значений указанных программируемых функций может привести к повреждению автомобиля или дополнительно установленного оборудования 9
• Контактный разъем cn1 9
• Пютаммигование функций с помощью брелок 9
• Желтый провод вход приема данных белый провод выход передачи данных красный провод 12в питание антенного блока черный провод масса па антенный блок 10
• Контактный разъем cn2 10
• Контактный разъем cn8 10
• Контактный разъем см6 10
• Контактный разъем см7 10
• Черный провод масса па датчик вызова белый провод вход сигнала от датчик вызова красный провод выход па сид датчика вызова желтый провод выход па сид датчика вызова 10
• Черный провод масса па датчик удара белый провод вход от зоны тревоги сильное воздействие красный провод 12в питание датчика удара желтый провод вход от зоны предупреждения датчика удара 10
• 12в или масса на управление дополнительным устройством 11
• Manual y_mc 3 flat 12 of 20 pages 14 31 06 26 02 11 03 am black 12
• Информирует систему о включении и выключении зажигания используется для управления функционированием стс1с и при 12
• Подключите зеленый провод к проводу от замка зажигания на котором имеется напряжение 12в при включенном зажигании напряжение на данном проводе не должно пропадать во время вращения стартера обратите внимание что зеленый провод должен быть подключен до цепи блокировки зажигания 12
• Подключите фиолетовый провод к контакту 85 реле подключите контакт 86 реле к проводу от замка зажигания на который поступает напряжение 12в в момент когда ключ зажигания находится в положении вкл и стартер и на котором нет напряжения когда ключ зажигания находится в положении выкл для размыкания блокируемой цепи используйте 30 и 87а контакты реле это транзисторный слаботочный 200ма выход и может использоваться только для управления реле входящего в комплект поставки 12
• Рограм ми рован ии 12

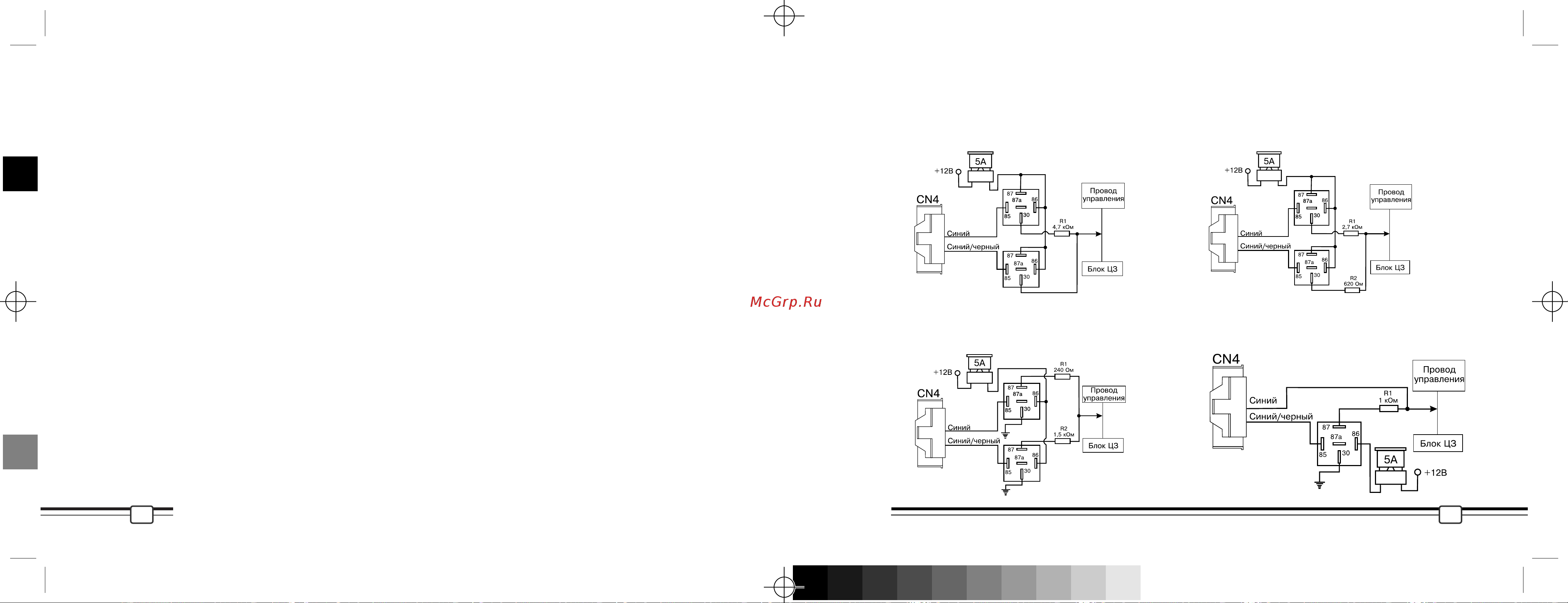

• Схемы однопроводного управления 12
• Этот провод служит для управления реле блокировки зажигания или стартера блокирование зажигания на автомобилях с автоматической коробкой передач не рекомендуется применяйте схему блокировки стартера 12
• Замок зажигания 13
• Скк 13
• Схемы двухпроводного управления положительной полярности 13
• Внимание не путайте концы разрезанного провода управления это может привести к выходу из строя компрессора блока цз для определения провода используйте только цифровой вольтметр применение контрольной лампы исключено 14
• Схемы управления с инверсией полярности 14
• Типовые схемы включения 14
• Поасоваинвнйе провоао 15
• Стстс 15
• Контактный разъем cn3 16
• Схемы двухпроводного управления отрицательной полярности 16
• Лампа освещения лампа освещения 17
• Поасоеапненпепровоао 17
• Примечание 17
• Стстс 17
• Поасояйнснйё 18
• Примечание 18
• Проводо 18
• Стек 18
• 12в 10а на управление замком багажника 19
• Контактный разъем cn4 20
• Примечание 20
