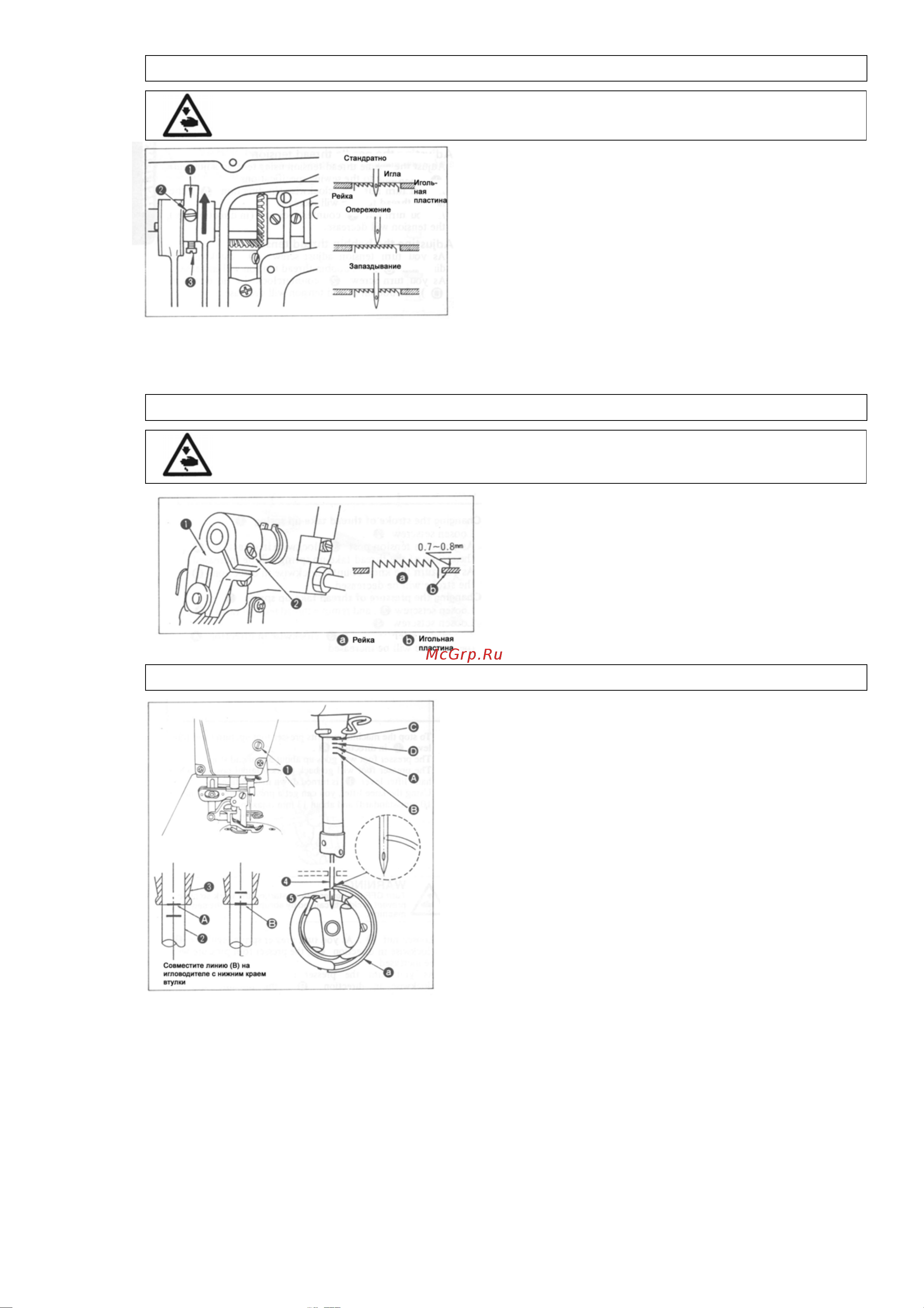

12. СИНХРОНИЗАЦИЯ РЕЕЧНОГО ТРАНСПОРТА
ВНИМАНИЕ! Выключите машину из электросети!
1) Установите регулятор длины стежка в
положение 0 по шкале.
2) Для стандартной подачи отверните винты (1)
и (2), совместите кончик иглы и верхний край
рейки с поверхностью игольной пластины
и аккуратно затяните винты.
3) Для опережения подачи рейкой переместите
эксцентрик по направлению стрелки.
4) Для запаздывания подачи поверните эксцентрик в направлении противоположном
стрелке.
ВНИМАНИЕ. Излишний поворот эксцентрика может привести к поломке.
13. ВЫСОТА РЕЕЧНОГО ТРАНСПОРТА
ВНИМАНИЕ! Выключите машину из электросети!
Для регулировки высоты подъема
зубчатой рейки:
1) Отпустите винт (2) кривошипа (1).
2) Сдвиньте тягу привода рейки вверх или
вниз для регулировки.
3) Тщательно затяните винт (2).
14. СИНХРОНИЗАЦИЯ ИГЛЫ И ЧЕЛНОКА
Для регулировки синхронности работы иглы и
носика челнока выполните следующие операции:
1) Вращая маховик машины, приведите
игловодитель в крайнее нижнее положение и
отпустите винт (1).
Отрегулируйте нитепритягиватель по высоте.
2) Для игл DB – Совместите линию (А) на
игловодителе (2) с нижним краем втулки
(3) игловодителя, затем затяните винт (1)
Для игл DА – Совместите линию (DА) на
игловодителе (2) с нижним краем втулки
(3) игловодителя, затем затяните винт (1)
Отрегулируйте положение носика челнока (а)
3) Для игл DB – Ослабив три винта челнока,
поверните маховик и совместите линию (В) на игловодителе (2) с нижним краем
втулки (3)
Для игл DB – Ослабив три винта челнока, поверните маховик и совместите линию
(DA) на игловодителе
(2) с нижним краем втулки (3)
4) После выполнения регулировок по описанной выше схеме, совместите носик (5)
челнока с осью симметрии иглы (4). Оставьте зазор от 0,04 до 0,1 мм между иглой и
носиком челнока, а затем затяните винты челнока.
ВНИМАНИЕ. Если зазор между носиком челнока и иглой будет меньше, чем
оговорено выше, носик челнока может быть повреждены При излишнем зазоре могут
встречаться пропуски стежков.
* При замене челнока применяйте деталь N В1883012270А0.
- 6 -
