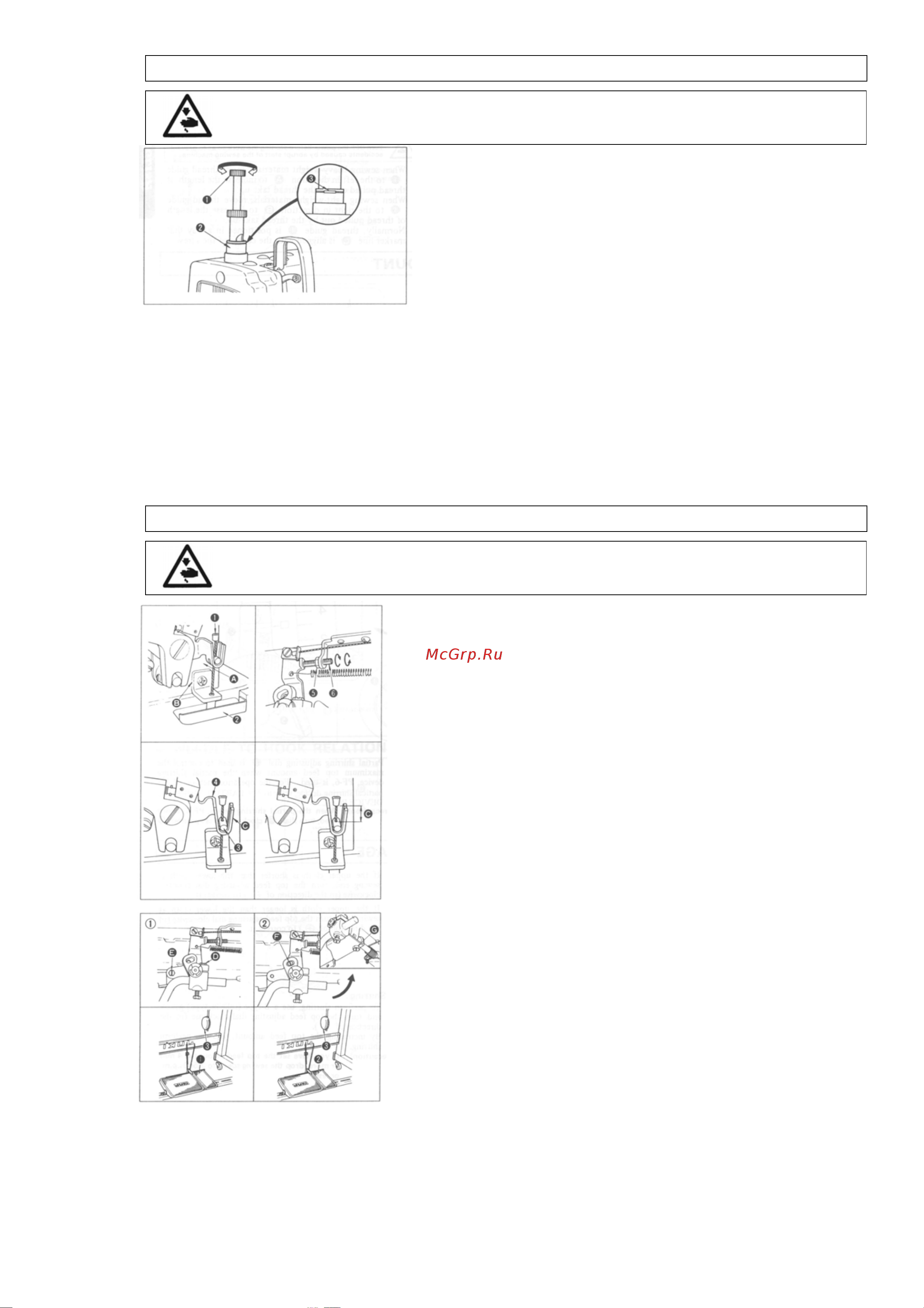

18. РЕГУЛИРОВКА ДАВЛЕНИЯ ШАГАЮЩЕЙ ЛАПКИ
ВНИМАНИЕ! Выключите машину из электросети!
1) Когда вы вдавите стержень (1) и повернете его по
часовой стрелке, давление прижимной лапки воз-
растет, и наоборот. Убедитесь, что стержень перед
поворотом полностью вдавлен.
2) Стандартное значение давления шагающей лапки
достигается при совмещении круговой метки (3)
(серебристая) в прорези с белой маркировкой на
регулировочной гайке (2) в момент когда утоплена
регулировочная гайка на стержне
(1).
3) Отталкиваясь от стандартного значения давления лапки, отрегулируйте необходимое
давление в зависимости от обрабатываемого материала.
ЗАМЕЧАНИЕ. Если давление шагающей лапки излишне велико или давление
прижимной лапки недостаточно, прижимная лапка не будет надежно зажимать
материала, что проявится в нестабильном продвижении материала или в смятии
материала. Поэтому необходимо правильно
отрегулировать как прижимную так и
шагающую лапки.
19. УСТРОЙСТВО ПРИСБАРИВАНИЯ МАТЕРИАЛА PF-6
ВНИМАНИЕ! Выключите машину из электросети!
1. МОНТАЖ PF-6 НА ГОЛОВКЕ МАШИНЫ
И ЕГО РЕГУЛИРОВКА
1) Пропустите конец тросика (1) присбаривающего
устройства между направителем (2) тросика и
масляным картером и вытяните конец тросика над
крышкой стола.
2) Установите швейную головку.
3) Зафиксируйте тросик (1) винтом, соединив кронштейн
В с поверхностью А на рукаве машины.
4) Установите ролик (3) на крючке С сверху пластины (4)
регулятора подачи верхнего транспортера.
5) Отпустите стопорную гайку (5) и поверните стопор (6)
по часовой стрелке для ослабления натяжения
тросика, или против часовой стрелки – для увеличения
натяжения.
6) Отрегулируйте натяжение тросика так, чтобы ролик
тросика не имел бы свободного хода в крючке С в
момент когда рычаг хода нажат для получения
обратного хода, а нижний и верхний транспортеры
установлены на значение 3 мм.
ЗАМЕЧАНИЕ. Если тросик не будет иметь свободы при
прямом ходе, то шагающая лапка не обеспечит
реверсивной подачи когда машина будет включена на
выполнение обратных стежков.
2. ФУНКЦИОНИРОВАНИЕ PF-6
При применении PF-6 управление посадкой может осуществляться либо
коленоподъемником либо педалью, что достигается изменением положения двух
винтов.
- 8 -
