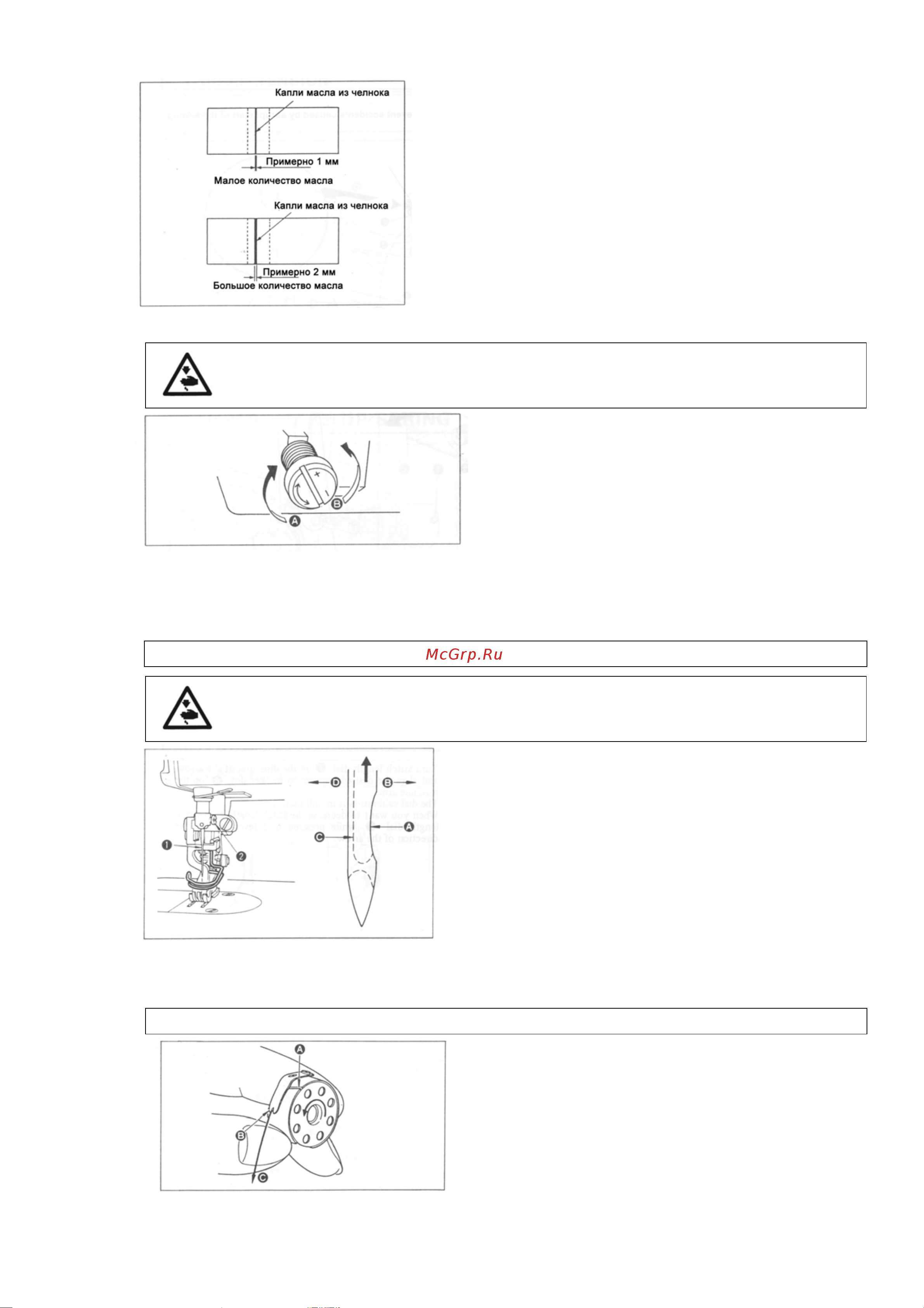

● Пример замеренного количества масла
1) Количество масла на примерах, показанных
слева должно быть отрегулировано в
соответствии с процессом шитья. Будьте
осторожны, чтобы не уменьшить и не увеличить
излишне подачу масла в челнок. (При недостатке
масла челнок может подклинивать (челнок будет
горячим). При излишке масла может пачкаться
сшиваемый материал).
2) Отрегулируйте подачу масла таким образом, что-
бы разбрызгивание масла при трех контрольных
замерах не изменялось.(На трех кусочках бумаги).
● Регулировка количества масла (капель) в челноке
ВНИМАНИЕ! Выключите машину из электросети!
Регулировка объема масла, поступаемого к
челноку.
Для увеличения подачи масла к челноку
поверните винт , расположенный на передней
опоре челночного вала по направлению к +
(по стрелке А).
Для уменьшения подачи масла к челноку поверните винт , расположенный на передней
опоре челночного вала по направлению к - (по стрелке В).
После регулировки подачи масла винтом убедитесь в правильности регулировки путем
работы машины в течение 30 секунд.
4. УСТАНОВКА ИГЛЫ
ВНИМАНИЕ! Выключите машину из электросети!
Должны применяться иглы Шметц 134 (DBх1)
или DAх1 для DA варианта.
Выберите правильный номер иглы в
зависимости от толщины нитки и материала.
1) Вращением маховика доведите игловодитель до
его верхнего положения.
2) Отпустите винт (2) и сожмите иглу (1)так,чтобы
лыска А иглы была обращена в направлении В.
3) Введите иглу по направлению стрелки до упора.
4) Тщательно затяните винт (2).
5) Проверьте чтобы длинный желобок С иглы смотрел строго в направле-нии D.
5. УСТАНОВКА ШПУЛИ В ШПУЛЬНЫЙ КОЛПАЧОК
1) Установите шпулю в шпульный колпачок так
чтобы нитка сматывалась в направлении
против часовой стрелки.
2) Пропустите нитку через прорезь (А) и
потяните нитку в направлении (С). При этом
нитка пройдет под пластинчатой пружиной и
выйдет из отверстия (В).
3) Убедитесь, что шпуля вращается в направлении стрелки, когда вы тяните
за нитку.
- 3 -
