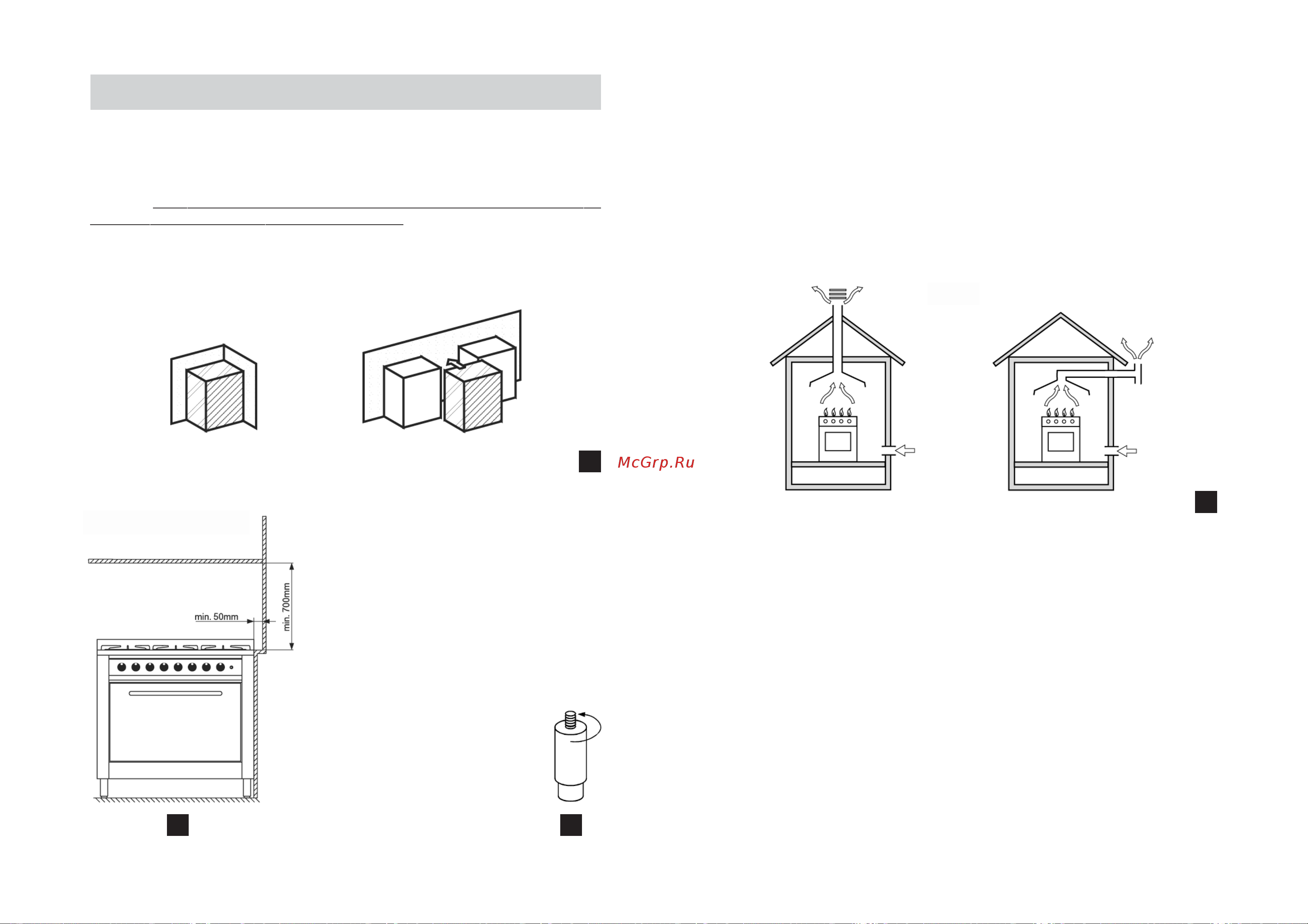

Расположение УСТАНОВКА Этот раздел предназначен для квалифицированных техников и содержит инст рукции по установке и обслуживанию оборудования в соответствии с дейст вующими нормами безопасности Важно перед любыми работами по наладке обслуживанию и т п отключите оборудование от электрической сети Если необходимо оставить оборудование подключенным кэлектросети должны быть приняты максималь ные меры предосторожности Данное оборудование отвечает следующим техническим параметрам категория И2НЗ Класс 1 свободная установка Плита должна устанавливаться и использоваться в помещениях с постоян ной вентиляцией в соответствии с действующими стандартами Должны со блюдаться следующие требования Помещение должно иметь вентиляционную систему достаточную для уда ления продуктов сгорания Это может быть вытяжка подсоединенная к дымоходу наружной вытяжной трубе или напрямую к внешнему выводно му вентиляционному отверстию рис 10 При невозможности применения вытяжки допускается использования электровентилятора установленного в окне или во внешнем выводном от верстии который автоматически включается при работе вытяжки Класс 2 подкласса 1 установка между двумя шкафами Размеры оборудования приведены на рис 1 с 4 Для правильной работы встраиваемого обо рудования необходимо чтобы были соблю дены минимальные расстояния указанные на рис 8 Кроме того окружающие поверхности и зад няя стена должны выдерживать нагрев до 65 С Перед установкой оборудования необходи мо закрепить надставные опоры рис 9 с помощью которых можно изменить высоту плиты 95 155 мм Эти опоры вкручиваются под основа нием плиты и поэтому позволяют при необходимости осуществить выравнивание оборудования Вентиляция Приток воздуха в помещение где устанавливается оборудование должен быть достаточным для надлежащего сгорания газа и для проветривания данного помещения Естественный приток чистого воздуха должен идти через внеш ние вентиляционные отверстия или по трубе дымохода отдельной или кол лективной в соответствии с действующими нормами Необходимые характеристики вентиляционного отверстия рис 11 А приток воздуха должен составлять не менее 6 см2 на каждый киловатт мощ ности устанавливаемого оборудования Воздух может поступать прямо с улицы через трубу с минимальным сечением 100 см2 конструкция как внешнего так и внутреннего вентиляционного отверстий должна исключать засорение устанавливаемые на вентиляционные отверстия сетки и металлические решетки не должны уменьшать сечение трубы для прохода воздуха вентиляционное отверстие должно быть расположено как можно ближе к уровню пола 22 СР647 СР758 СР647 СР758 23
