42-RU
Комплектация
Блок медиасистемы......................................................................................1
Кабель питания...............................................................................................1
Удлинительный кабель USB...................................................................... 1
Кабель PRE OUT............................................................................................... 1
Микрофон ......................................................................................................... 1
Руководство пользователя .......................................................................1

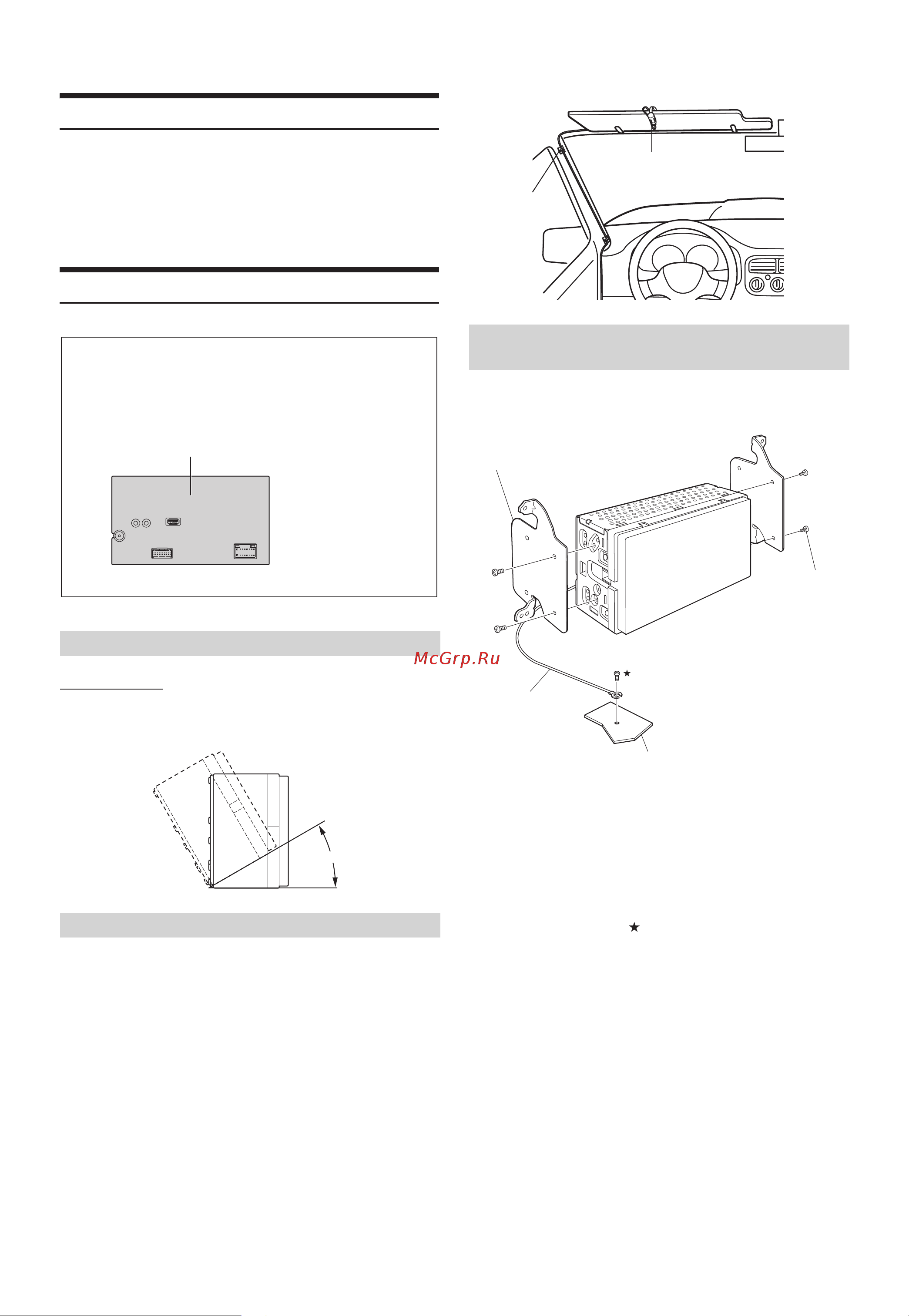

Установка
Угол установки
Устанавливайте устройство под углом от 0° до 30° по горизонтали.
Обратите внимание, что установка под другим углом приведет к
плохой работе и, возможно, к повреждению устройства.
Для обеспечения безопасного использования убедитесь в
следующем:
• Место установки прочное и надежное.
• Устройство не мешает работе систем безопасности.
• Установка не мешает обзору и действиям водителя.
• Микрофон расположен в месте, где голос водителя легко
принимается (например, около солнцезащитного козырька
и т.д.).
Микрофон следует устанавливать таким образом, чтобы во время
разговора водителю не приходилось менять положение тела при
управлении автомобилем. В противном случае это может отвлечь
водителя и снизить безопасность управления автомобилем.
Тщательно учитывайте направление и расстояние во время
установки микрофона. Убедитесь в том, что в установленном
месте голос водителя четко принимается.
1 Установите на устройство оригинальный монтажный
кронштейн, используя входящие в комплект винты.
2 Подключите все выводы устройства в соответствии с
описанием, представленным в разделе “Разъемы”
(стр. 43).
3 Установите устройство в автомобиль.
* Для надежного подключения вывода заземления используйте
предусмотренный для этого винт на металлической детали
автомобиля (помеченный ), либо чистую металлическую
поверхность без покрытия (часть кузова автомобиля).
• Аккуратно подсоедините кабели. Во избежание повреждений
кабелей не допускайте их защемления движущимися частями,
например, направляющими сиденья, а также не располагайте их
вплотную к острым кромкам или краям.
4 Установите на место снятые детали автомобиля
(панели и т.д.) или другие элементы оборудования
передней панели.
Указания относительно места установки
Установка микрофона
Внимание
• Не блокируйте радиатор устройства, иначе циркуляция
воздуха может быть затруднена. При блокировке тепло
будет накапливаться внутри устройства, что может
привести к возгоранию.
Радиатор
Задняя часть устройства
0 - 30°
Пример установки с использованием
оригинального монтажного кронштейна
Микрофон
Крепление
кабеля (приобре-
тается отдельно)
Оригинальный монтажный кронштейн
Винты (M5 × 8)
(входят в
комплект)
Вывод заземления*
Корпус
