47-RU

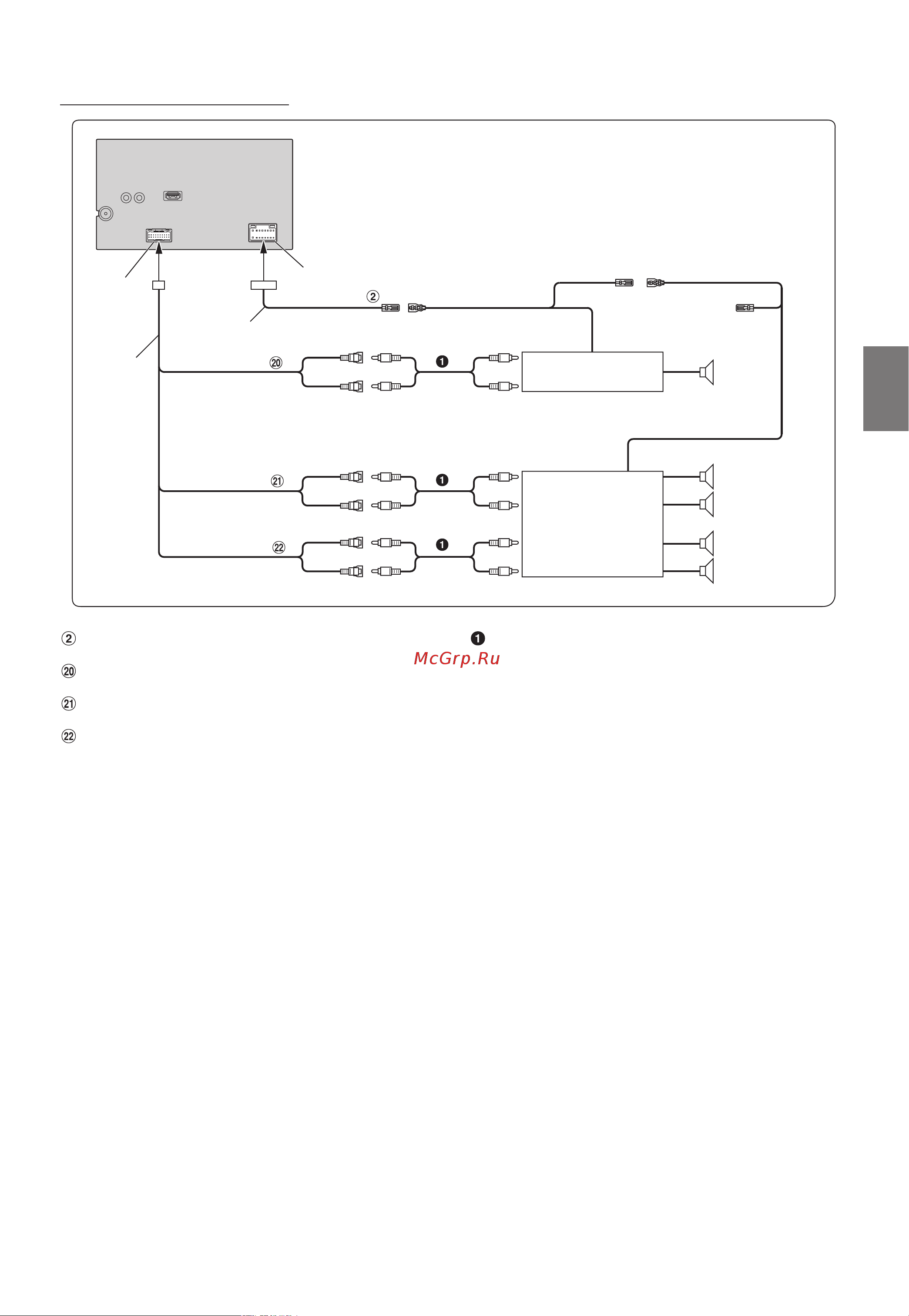

Подключение внешнего усилителя
Провод дистанционного включения (белый/синий)
Разъемы RCA сабвуфера
Передние выходные разъемы RCA
Задние выходные разъемы RCA
Удлинительный RCA-кабель
(приобретается отдельно)
Разъем
CAMERA/
PRE OUT
Разъем питания
(Синий/белый)
REMOTE ON
(Синий/белый)
Сабвуфер
REMO
Усилитель для сабвуфера
(приобретается
отдельно)
К входному разъему сабвуфера
Сабвуфер
Передний
выход
Задний
выход
К входному разъему
фронтальных динамиков
Усилитель 4-канальный
(приобретается
отдельно)
К входному разъему тыловых динамиков
Передний динамик
Задний динамик
REMOTE ON
(Синий/белый)
(Красный)
(Белый)
(Красный)
(Белый)
Кабель питания
Кабель
PRE OUT
