CTV CTV-DP4705AHD [10/25] Монтаж и схема подключения комплекта

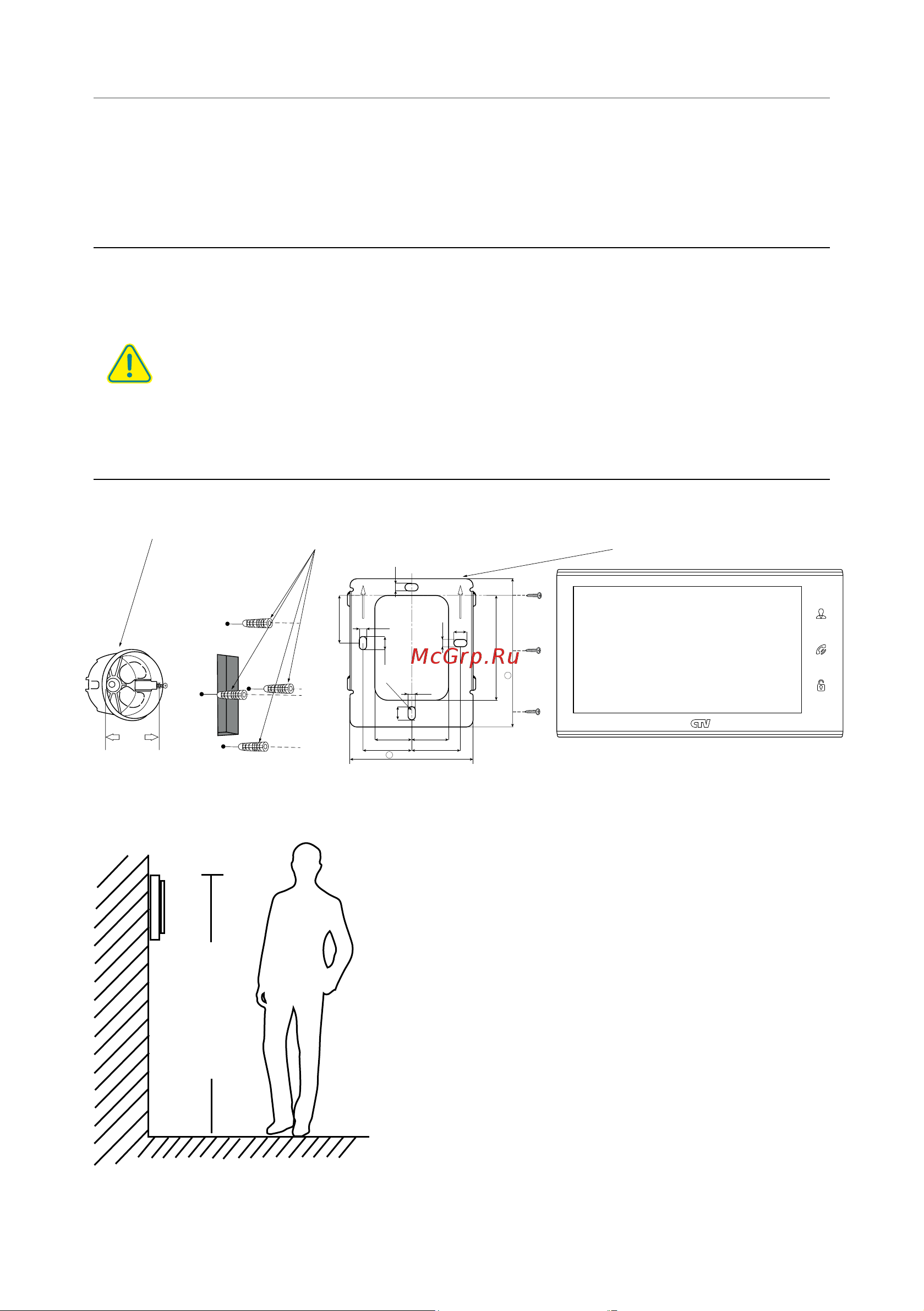

Обязательно отключите электропитание перед мон тажом монтаж монитора к сети 220 в должен про изводиться только при выключенном питании рекомендуется устанавливать монитор на высоте 150 160 см от пола как показано на рисунке ниже установку и подключение монитора должен произ водить только квалифицированный специалист 10

Пластиковый дюбель ø5 мм монтажная пластина монтажная коробка 10

Внимание 12

Монтаж вызывной панели ctv d4005 12

Схема установки панели без использования монтажного уголка 13

Схема установки панели с использованием монтажного уголка 14

Внимание 15

Все соединения должны осуществляться только при выключенном питании видеодомофона коричневый и белый провода панели включаются в разрыв цепи питания электрозамка 15

Встроенное реле управления замком обеспечивает замыкание провода белый и красно белый и размыкание провода коричневый и красно белый контак тов при подаче сигнала открывания двери с видеомонитора 15

Использовать питание 12 в видеодомофона для электрозамка запрещено оно предназначено только для питания вызывной панели 15

Подключайте вызывную панель согласно этикетке расположенной на кабеле назначение и цвета проводов указаны в таблице ниже 15

Провода для подключения вызывной панели 15

Внимание 16

Вызывная панель входит в комплект подключается к разъему монитора door1 панель1 с помощью коннектора с цветными проводами 16

Подключение комплекта простая схема 16

При подключении соблюдайте соответствие цвета и назначения соединительных проводов 16

Разъемы door1 панель 1 и door2 панель 2 имеют одинаковые функцио нальные возможности см схему ниже 16

Я вызывная панель в комплект не входит подключается к разъему монито ра door2 панель 2 также вместо вызывной панели к этим разъемам может быть подключен блок адаптера подъездного домофона 16

Комплект видеодомофона ctv dp4705ahd 17

Схема подключения вызывной панели 17

Комплект видеодомофона ctv dp4705ahd 18

Красный аудио 18

Монитор к которому подключаются вызывные панели называется основным при необходимости к нему можно подключить до 3 дополнительных мониторов вы зывные панели можно подключать только к основному монитору дополнительные мониторы подключаются к основному при помощи разъемов in входной разъем и out выходной разъем назначения контактов этих разъемов приведены ниже 18

Подключение дополнительных устройств расширенная схема 18

Синий общий 18

Схема подключения дополнительных устройств 18

Таблица 2 18

Цвет провода сигнал 18

Черный данные желтый видео 18

В экранном меню основного монитора должен быть включен режим основ ной а в дополнительных режим дополнительный см раздел экранное меню настройки монитора 19

Внимание 19

Для подключения видеокамер и датчиков тревоги используется 4 проводный коннектор из комплекта поставки который следует подключить к разъему cam1 или cam2 назначения контактов разъема приведены ниже 19

Для подключения монитора к системе подъездного домофона используется блок адаптера подъездного домофона приобретается отдельно он подключа ется ко входу монитора door1 или door2 вместо одной из вызывных панелей разъем hook монитора используется для подключения блока адаптера подъ ездного домофона если у этого адаптера имеется вход для приема сигнала hook управление при помощи сигнала hook обеспечивает более корректную работу системы монитор подъездный домофон для подключения исполь зуется 2 проводный коннектор из комплекта поставки монитора 19

Домофон получает питание от сети переменного тока напряжением 100 240 в и имеет встроенный преобра зователь напряжения включать устройство в сеть разрешается только после завершения всех электри ческих соединений 19

Помимо 2 вызывных панелей к основному монитору может быть подключены 2 дополнительные камеры 2 датчика тревоги подключение осуществляется с помощью коннекторов из комплекта поставки 19

В комплект поставки входит ctv buz блок управления электромеханическим замком буз он предназначен для питания электромеханического замка и позволяет обойтись без дополнительного блока питания при подаче команды с монитора на открывание двери контакты реле замыкают цепь и на замок поступает мощный электрический импульс энергии которого достаточно для срабатывания механизма замка назначение цветных проводов на мониторах различных производителей может отличаться для аналогичных по цвету прово дов панели ctv при использовании панели с видеодомофонами других марок необходимо строго учитывать именно назначение проводов а не их цвета для исключения неправильной работы и повреждения устройства тщательно изучи те инструкции по установке и подключению как данной вызывной панели так и видеодомофона сопоставьте назначение сигналов проводников 20

Схема подключения буз 20

Внимание 21

Правила хранения 22

Требования к кабелям подключения 22

Технические характеристики монитора ctv dp4705ahd 23

Технические характеристики панели ctv d4005 24
