Комплект видеодомофона
CTV-DP4705AHD
12
Монтаж вызывной панели CTV-D4005
115°
Ниже приведены рекомендуемые способы установки.
В большинстве случаев панель устанавливают непосредственно на поверх-
ность стены на высоте 150-160 см от пола. Для изменения направления наблю-
дения панель можно установить под углом, для чего используется монтажный
уголок, входящий в комплект поставки.
Подключайте вызывную панель согласно этикетке, расположенной на кабеле.
Также назначение проводов указано в следующем разделе инструкции.
При монтаже рекомендуется использовать специализированный коаксиальный ви-
деокабель, если длина линии превышает 20 м. Максимальная длина линии – 50 м.
ВНИМАНИЕ
Выбирайте место установки так, чтобы в объектив
видеокамеры не попадал прямой солнечный свет. Не
устанавливайте панель вблизи источников сильных
электромагнитных помех, например возле электромо-
тора лифта, трансформаторного щитка и т.п.
Не устанавливайте панель в местах с температурой и
влажностью, выходящих за пределы рабочих значений.
Изображение, передаваемое с вызывной панели на
монитор, может быть нечетким из-за воздействия
осадков (дождя или снега) или из-за загрязнения глаз-
ка видеокамеры. Это нужно также учитывать при вы-
боре места для установки.

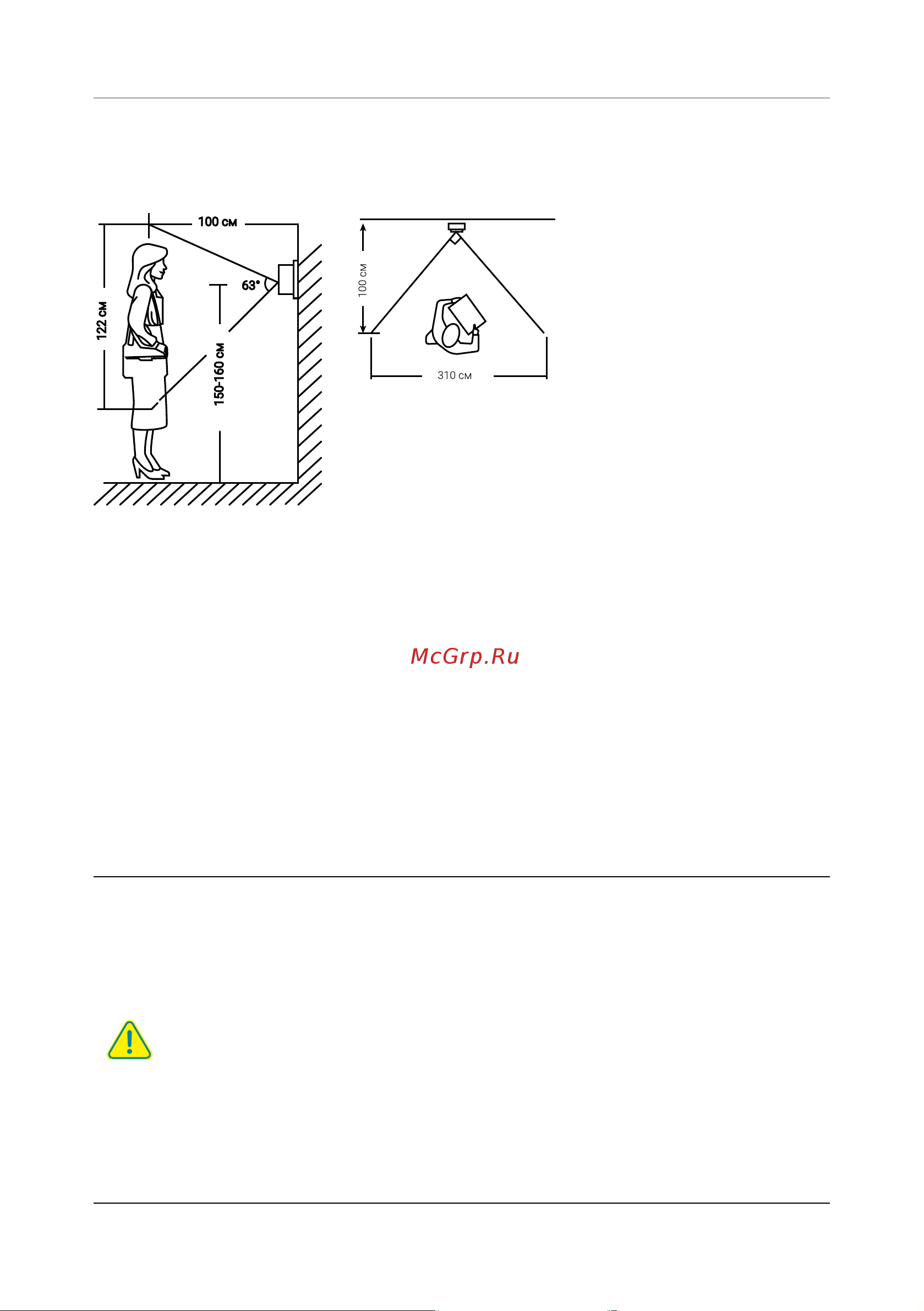

Угол обзора по горизонтали составляет 115°, по
вертикали - 63°, что позволяет обеспечить зону
наблюдения шириной 310 см и высотой 122 см на
расстоянии 100 см от панели.
