IP-вызывная панель и субмодули — руководство пользователя 19
Шаги
1. Приклейте монтажный шаблон на стену. Используйте нивелир и убедитесь, что
шаблон размещен горизонтально.
2. Просверлите 4 отверстия в соответствии с отверстиями для винтов на наклейке.
Примечание
• Рекомендуемый размер отверстия: 6 (диаметр) × 25 (глубина) мм.
• Рекомендуемая длина кабелей, оставленных снаружи, составляет 100 мм.

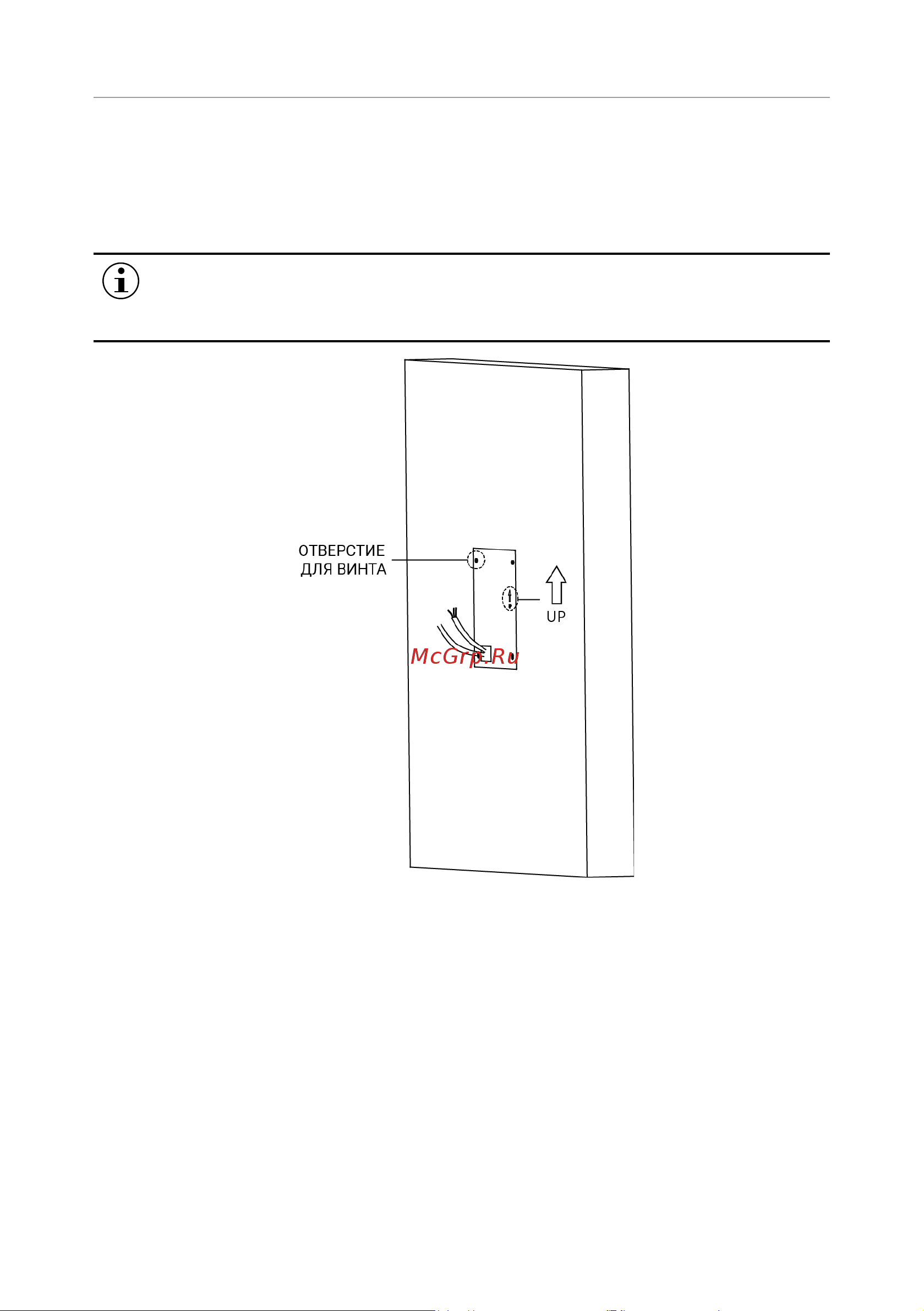

Рисунок 3-3 Отверстия для винтов
3. Удалите наклейку и вставьте дюбели в отверстия для винтов.
4. Закрепите монтажную рамку на стене с помощью 4 саморезов.
