IP-вызывная панель и субмодули — руководство пользователя 31
Примечание
Размер двухмодульной монтажной коробки: 237 × 134 × 56 мм. Представлен-
ный размер является справочным.
Шаги
1. Просверлите монтажное отверстие и вытяните кабели.
Примечание
• Рекомендуемый размер монтажного отверстия составляет 220 × 108 × 45.5 мм.
• Рекомендуемая длина кабелей, оставленных снаружи, составляет 270 мм.

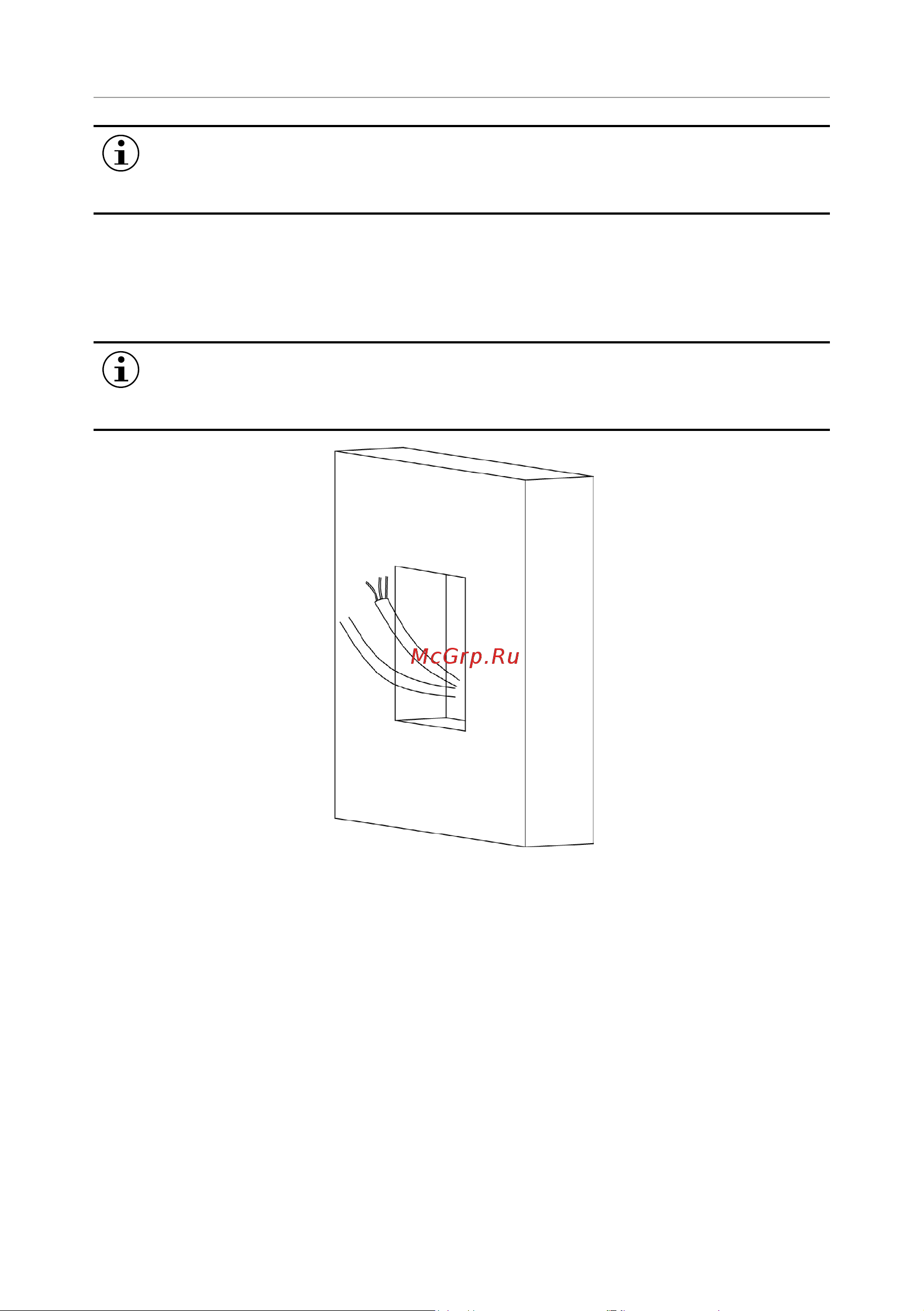

Рисунок 3-23 Монтажное отверстие с протянутыми кабелями
2. Удалите пластиковую вставку с места ввода кабеля.
3. Пометьте положение отверстий для винтов монтажной коробки на стене.
1) Проложите кабели через отверстие монтажной коробки.
2) Вставьте монтажную коробку в монтажное отверстие.
3) Пометьте маркером положение отверстий для винтов монтажной коробки и
извлеките монтажную коробку.
