IP-вызывная панель и субмодули — руководство пользователя 22

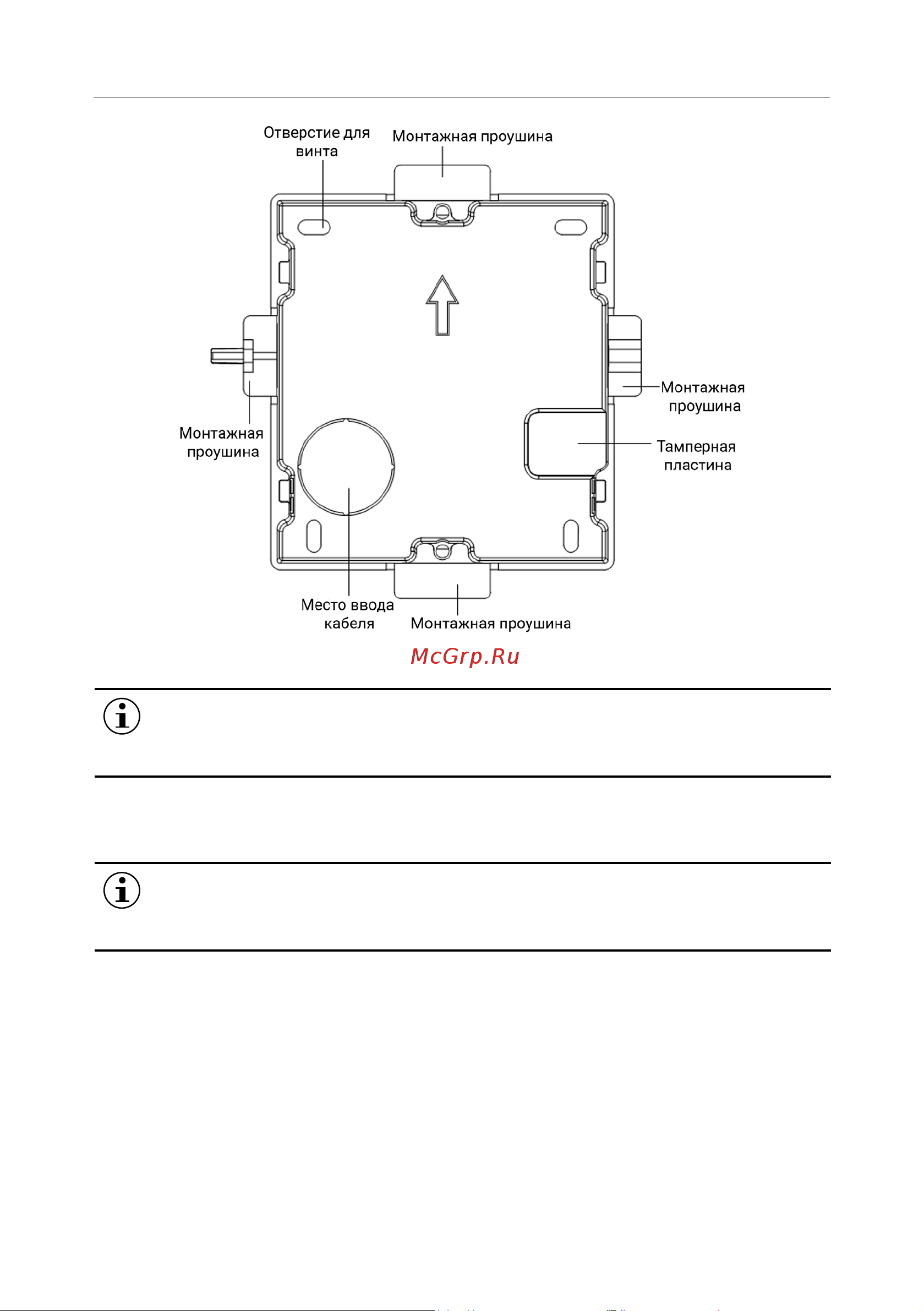

Рисунок 3-8 Монтажная коробка
Примечание
Размер одномодульной монтажной коробки: 115 × 134 × 56 мм. Представлен-
ный размер является справочным.
Шаги
1. Просверлите монтажное отверстие и вытяните кабели.
Примечание
• Рекомендуемый размер монтажного отверстия составляет 118 × 108 × 45.5 мм.
• Рекомендуемая длина кабелей, оставленных снаружи, составляет 100 мм.
