IP-вызывная панель и субмодули — руководство пользователя 24

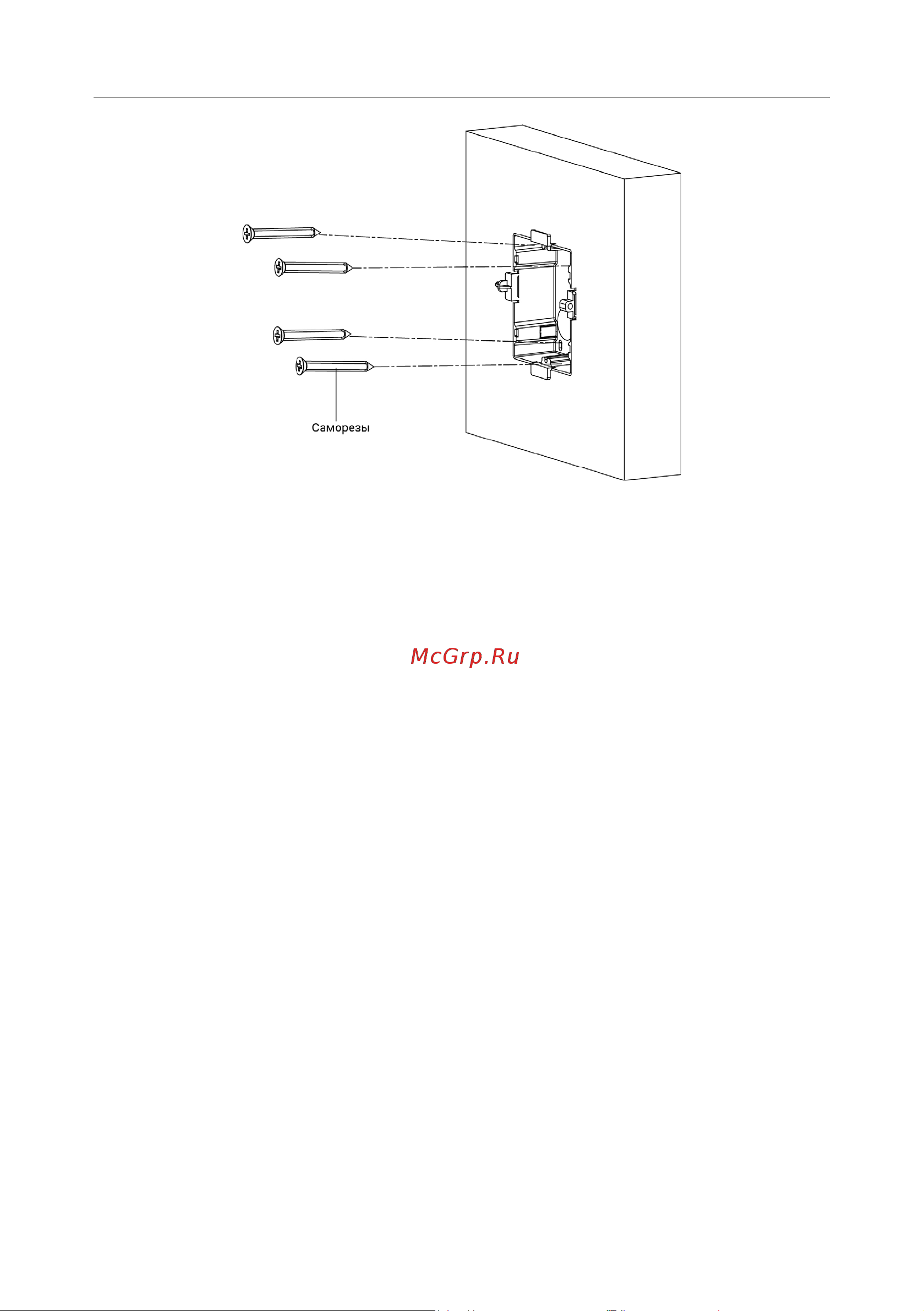

Рисунок 3-11 Фиксация монтажной коробки
6. Заполните бетоном щели между монтажной коробкой и стеной. Когда бетон вы-
сохнет, с помощью инструмента извлеките 4 монтажные проушины.
Рисунок 3-12 Извлечение монтажных проушин
7. Подсоедините кабели к соответствующим интерфейсам вызывной панели и
вставьте её в монтажную коробку.
