Unixfit SL-430E [8/19] Инструкция по сборке
![Unixfit SL-430E [8/19] Инструкция по сборке](/views2/1795593/page8/bg8.png)
8
ИНСТРУКЦИЯ ПО СБОРКЕ
51
50
57
13
90
90
1
51
50
57
2
103
90
90
104
74
105
105
1
2
114

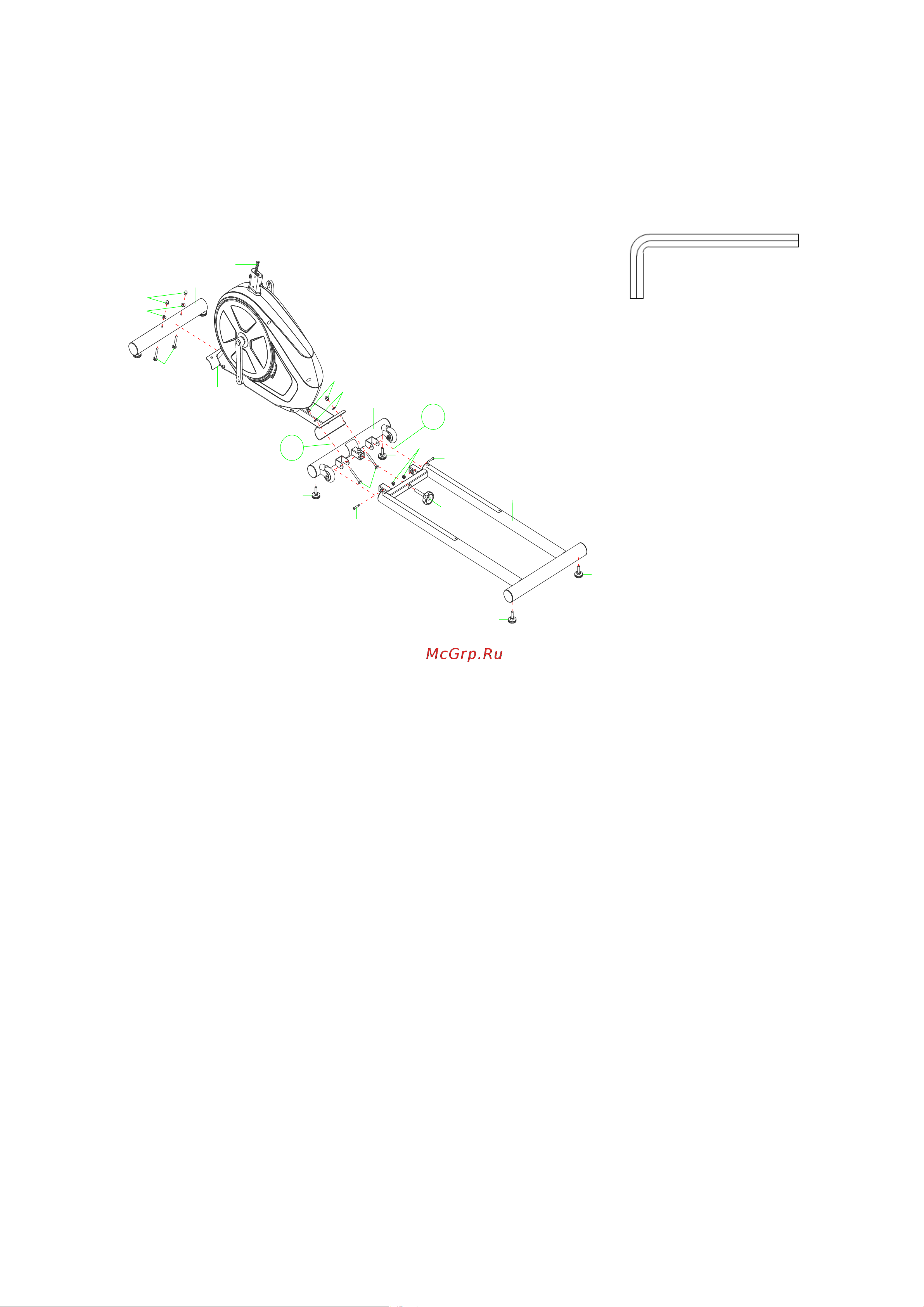

1. Установка переднего стабилизатора и задней опоры
Прикрепите передний стабилизатор (13) к основной раме (1) с помощью двух
кареточных винтов M8x75 (57), двух дуговых шайб Ф8xФ20x1,5 (50) и двух
гаек-заглушек M8 (51). Надежно затяните все винты с помощью гаечного ключа.
Закрепите четыре Ф38xM10 ножные подкладки (90) на задней опоре (2).
Прикрепите задний стабилизатор (103) к основной раме (1) с помощью двух винтов
M8x75 (57), двух дуговых шайб Ф8xФ20x1,5 (50) и двух гаек-заглушек M8 (51), как
показано на Рисунке 1. Затяните все винты с помощью гаечного ключа. Затем
прикрепите заднюю опору (2) к заднему стабилизатору (103) с помощью двух
шестигранных винтов M8x55 и двух гаек-заглушек M8 (51), как показано на Рисунке 2.
Надежно затяните все винты.
Наконец, с помощью ручки M12 * 65 (104) зафиксируйте соединение задней опоры (2)
с задним стабилизатором (103).
Инструменты:
Шестигранный ключ
S6
Гаечный ключ с крест.
отверткой
S13-S14-S15
