включается рычагом 12 и происходит за счет вращения роликов подачи
заготовки 6,8 через цепную передачу. Слева на корпус станка навешивается
долбежное устройство 18,кронштейн дополнительного рабочего стола , на
который крепится в сборе трехосевой стол 30, тиски 17. Колесо 27
предназначено для регулировки высоты стола при осуществлении пазования,
сверления и т.д., а рычагами 28, 29 перемещение стола.
6. Сборка станка.
6.1 Распакуйте станок, после чего переверните его, так чтобы рабочий стол
находился снизу, как показано на Рис. 3, это необходимо для удобного
монтажа опор (I и II) станка. Перед тем как установить опоры к основанию
станка, необходимо закрепить их между собой фиксатором (1), после чего
прикрепить их к основанию с помощью восьми болтов, как показано на рис.(4)
6.2 После фиксирования опоры, закрепить двигатель на опоре № II. Для этого,
перевернуть станок на бок как показано на рис. 5, закрепить двигатель
четырьмя болтами.
Внимание! При подключении двигателя, необходимо снять
перемычки в клемменой коробке двигателя обозначенные пунктирной
линией Схема (1).
6.3 Закрепив двигатель, вставьте шпонку (3) и оденьте шкив(1) на ось (2)
привода подачи рейсмуса, после чего необходимо надеть ремни, (3 ремня),
два из которых размером 1010 мм, а третий 900 мм. Наденьте их как показано
на риc. 9, натяните при помощи регулировки привода подачи рейсмуса (рис.
6). Перед началом эксплуатации, в целях безопасности установите защитный
кожух ремней, прикрутив его с помощью четырех винтов к основанию станка.
6.4 Установка стола для пиления.
Стол для пиления крепится к станку с помощью регулировочного
устройства(2) стола пиления Рис.9. Привинтите регулировочное устройство к
станку как показано на (рис. 9), после чего вставьте стол в отверстие
устройства и закрепите фиксатор стола(1) расположенный справа от
регулировочного устройства. Для того чтобы зафиксировать стол, поверните
рычаг (3)до упора по часовой стрелке.
6.5 Закрепите ручки для удобства регулировки и фиксации рейсмуса. Рычаг
автоматической подачи(2) зафиксируйте с помощью фиксатора(1), так чтобы
он мог без труда включать или выключать автоматическую подачу (Рис.10).
После этого закрепите кронштейн(3) фиксирующий вал ручной регулировки
толщины строгания-двумя болтами, к раме станка. Для удобства вращения
вала ручной регулировки высоты строгания, закрепите ручку (4). Затем
установите ограничитель размера глубины строгания рейсмуса (Рис. 11).
Для достижения наилучшего качества обработки и обеспечения
безопасности работы заготовка должна подаваться с постоянной скоростью,
чтобы избежать образования “засечек”. Для этого: прижмите заготовку к столу
и упору двумя руками ( пальцы должны быть сомкнутыми), расположив левую
руку перед правой;
- медленно подавайте заготовку, пока левая рука не окажется над режущей
головкой, после чего, продолжая подачу заготовки правой рукой,
расположите левую руку за правой рукой на заготовке;
- продолжайте менять положение рук каждый раз, когда одна из них достигает
уровня режущей головки, пока обработка заготовки не будет завершена.
5.5 Рейсмусование
- ослабьте ручку (9) и вращением ручки (11) выствьте стол для рейсмусования
на требуемую высоту, исходя из толщины заготовки;
- включите станок и дайте и дайте двигателю набрать полное число оборотов;
- введите заготовку в соприкосновение с режущей головкой станка и подавайте
ее вперед до завершения обработки.
Автоматическая подача заготовки включается рычагом (12).
Внимание! Изменение режима подачи заготовки (ручная/автоматическая)
на работающем станке недопустимо.
В зависимости от того, каким концом подается заготовка, качество
обработки может быть не одинаковым. Для достижения наилучшего
результата производите обработку по направлению волокон.
Особое внимание должно уделяться подаче заготовок, длина которых
многократно превышает длину рабочего стола станка. В этом случае
необходимо позаботится об установке надежных дополнительных опор, а не
полагаться исключительно на собственные силы или помощь других людей.
5.6 Пазование и изготовление проушин
- Отвентите два винта и снемите металлическую вставку расположенную на
столе для пилеия (21);

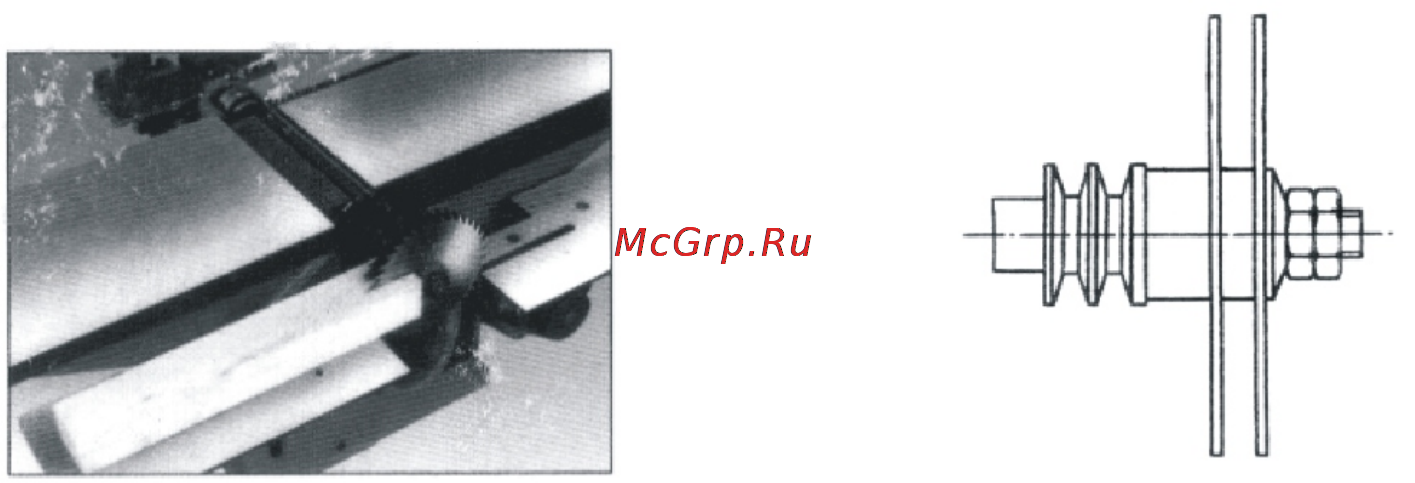

- установите на шпиндель (7) (см. рис.1) станка два пильных диска не более
100 мм. ( см. рис. 18,19);
- вращением ручки 5 (см. рис.1) отрегулируйте высоту стола (21),
предварительно ослабив ручку (4);
- включите станок и дайте двигателю набрать набрать полное число оборотов;
- введите заготовку в соприкосновении с пильными дисками подавайте ее
вперед до завершения обработки.
Рис. 19
Рис. 18
