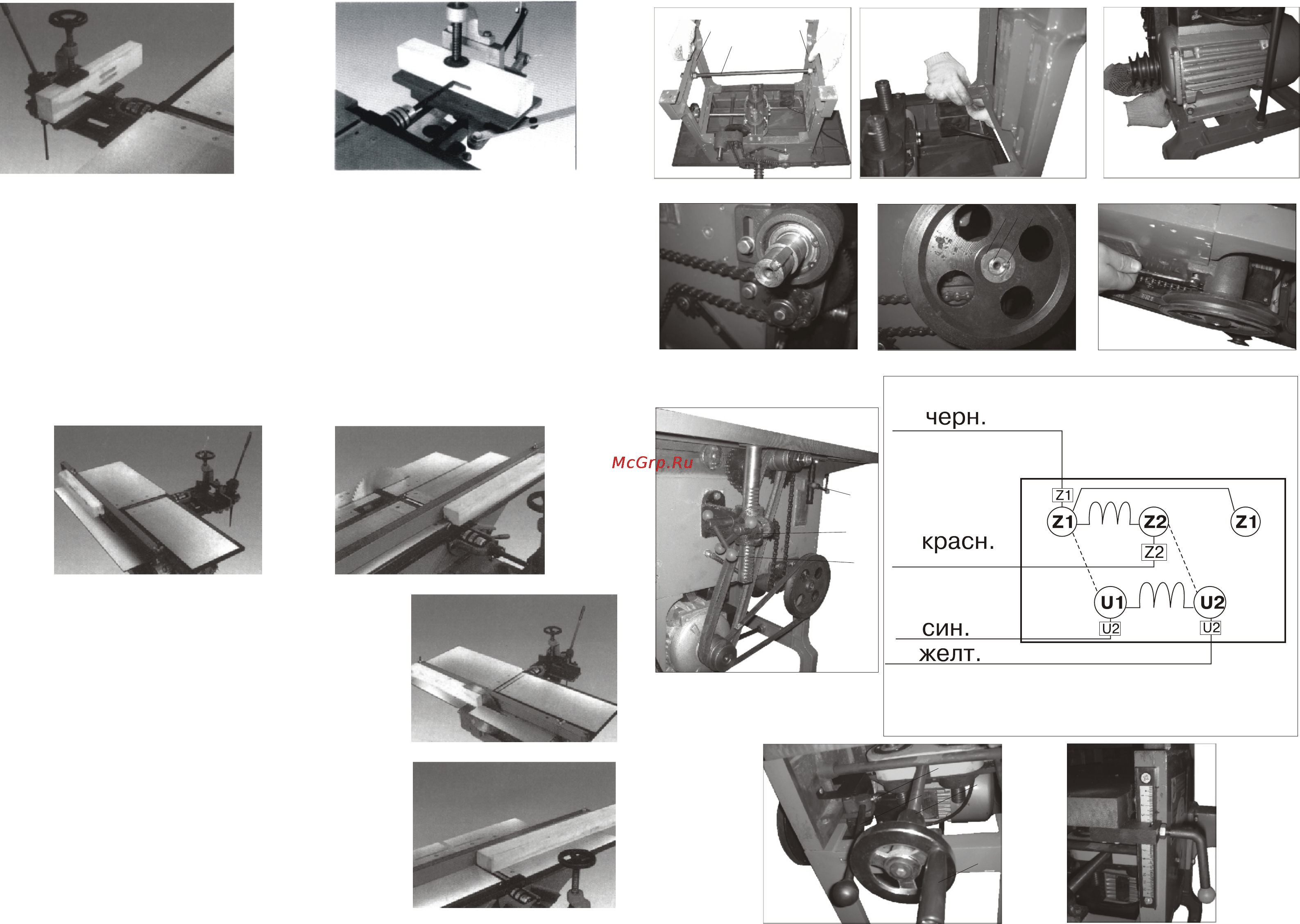

Калибр СЭДМ-2200+Р [11/12] Page14 page11
![Калибр СЭДМ-2200+Р [11/12] Page14 page11](/views2/1007974/page11/bgb.png)
Рис. 6
Рис. 5
Рис. 8
1 2
3
Рис. 9
Схема № 1
1
2
3
1
2
3
4
Рис. 10
Рис. 11
Рис. 7
Рис. 12
Рис. 13
5.3 Пиление, фрезирование, выборка “четверти” (см. рис. 14,15,16)
- в зависимости от выполнения работы установите на шпиндель 7 пильный
диск или фрезу требуемого типа;
- вращением ручки 5 отрегулируйте высоту стола (21), предварительно
ослабив ручку (4);
- включите станок и дайте двигателю набрать полное число оборотов.
Заготовку необходимо подавать плавно и равномерно, без перекосов (см. рис.
3), прижимая ее к направляющей. Не следует увеличивать скорость подачи
заготовки, т.к. это может привести к перегрузке двигателя и выходу из строя.
При заедании пильного диска (фрезы) необходимо немедленно сдать
заготовку на себя и уменьшить скорость подачи.
5.4 Строгание (см. рис. 17)
Осмотрите заготовку на предмет отсутствия
торчащих сучков и посторонних элементов
(гвоздей, шурупов, скоб и т.д., а в случае
обнаружения удалите их. Не обрабатывайте
загрязненные заготовки они ускорят затупление и
износ ножей. Не выставляйте большую глубину
строгания для обработки коробленных заготовок
делайте несколько проходов при малой глубине
строгания.
- выставьте глубину строгания вращением колеса
(20), предварительно ослабив ручку (19);
- включите станок и дайте двигателю набрать
полное число оборотов;
- подавайте заготовку со стола (2), прижимая ее к
упору (3) (см.рис.17).
Рис. 14 Рис. 15
Рис. 16
Рис. 17
Рис. 3
Рис. 4
Рис. 5
1
I
II
14
11
