5. Работа
Внимание! Станок поставляется с двухполюсной вилкой, имеющей клемму
заземления, и должен подключатся к заземленной розетке электрической
сети, защищенной 25А предохранителем!
5.1 Блок выключателя (26) имеет три положения:
“0” выключение;
“1” включение станка с вращением шпинделя против часовой стрелки (для
выполнения сверления);
“2” включение станка с вращением шпинделя против часовой стрелке (для
выполнения всех работ кроме сверления).
Категорически запрещается реверсировать двигатель работающего станка!
Внимание! Пильный диск, ножевая головка и сверлильный патрон
расположены на одной оси шпинделя и приводятся в действие
одновременного от одного ременного привода. В целях безопасности :
- перед выполнением пиления во избежании случайного контакта рук с
вращающейся ножевой ножевой головкой выставьте стол для строгания выше
уровня головки;
- перед началом строгания снимите со шпинделя пильный диск;
- удалите сверло из патрона, если текущая работа не связана со сверлением.
5.2 Сверление, долбление, пазование, шлифование. (см.рис.12,13)
Внимание! рычагом 12 отключите автоматическую подачу заготовки выведя
из зацепления зубчатую передачу, в противном случае станок будет выведен
из строя!
- установите в сверлильный патрон сверло требуемого диаметра (для
долбления также закрепите на корпусе станка держатель с долбяком);
- включите станок переведя блок выключателя в положение ”1” , позвольте
набрать станку полное число оборотов.
- расположите на столе заготовку и отрегулируйте положение стола по высоте
вращением колеса (27);
- зафиксируйте заготовку прижимом(17).
Обработка заготовки производится перемещением стола 30 при помощи
рычагов (28) и (29) в поперечном и продольном направлениях соответственно.

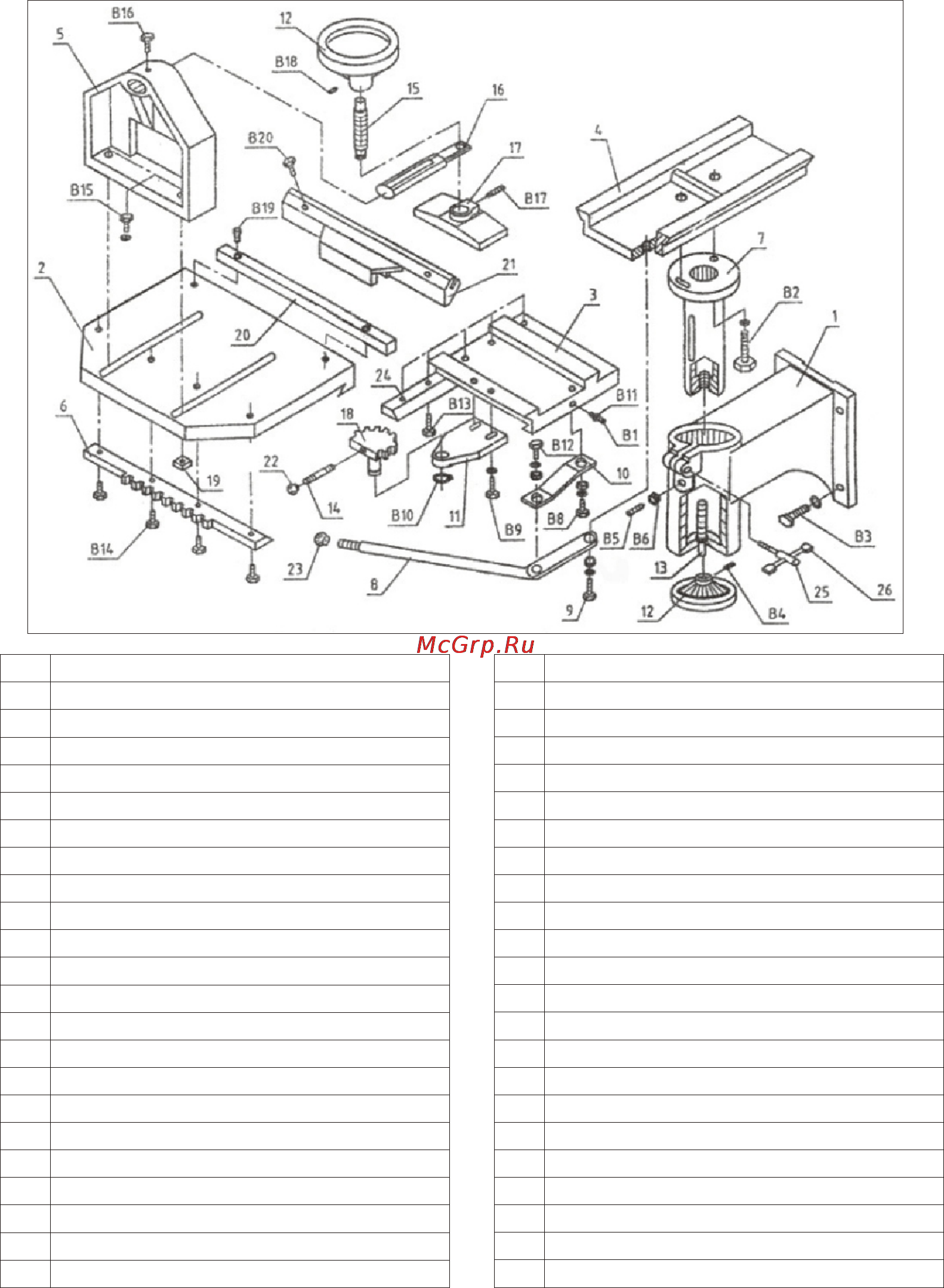

Схема сборки многофункционального стола
После сборки стола для сверления прикрепите его нижнем основанием к
раме станка, четырьмя винтами.
Внимание! Перед работой всегда проверяйте все защитные устройства и
кожухи. Они должны функционировать, если какое либо защитное устройство
не действует , то работа на станке не допустима. Устраните неполадку только
после этого Вы можете продолжить работу на станке.
Будьте внимательны при подключении станка к сети электрического
питания.
Следите за тем чтобы электрическое питание в сети соответствовало
электрическому питанию станка.
13
12
11
10
9
8
7
6
5
4
3
2
1
14
20
19
18
17
16
21
26
25
24
В1
22
15
23
В8
В6
В5
В4
В3
В2
В13
В12
В11
В10
В9
В20
В19
В18
В17
В16
В15
В14
поз.
наименование
плита рабочего стола
подставка тисков
рейка зубчатая
опора дополнит-ого рабочего стола
рукоятка рычага
втулка рукоятки(комплект)
планка рычага
основание шестерни
рукоятка
ходовой червяк
рукоятка малая
червяк тисков
пиноль тисков
шарик рукоятки малой
шарик рукоятки рычага
рейка направляющая
ручка зажима
винт стопорный М6х30
винт стопорный М10х50
гайка М10
болт М8х15
винт зажима
болт М6х20
шайба стопорная 18
гайка М6
болт М8х15
винт стопорный М6х12
болт внутренний М6х12
болт М8х20
основание салазок
площадка прижимная
шестерня
гайка квадратная
упор
направляющая
кронштейн дополнит-ого рабочего стола
головка салазок
винт стопорный М6х15
болт М8х25
болт М8х20
болт М8х20
болт М8х12
винт стопорный М6х12
болт М8х30
болт М8х25
12
13
Схема сборки № 2
