5) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы

может быть запрограммирован как "отрицательный выход для закрывания окон автомобиля при

постановке системы на охрану " (программируемая функция № 15). В этом случае данный выход сис-

темы также уже более не будет управляться нажатием кнопки передатчика. Вместо этого ТЕМНО-

СИНИЙ провод будет автоматически замыкаться на "массу" на 30 секунд после постановки системы на ох-

рану с помощью брелка-передатчика. Нажатие кнопки передатчика в течение этих 30 секунд остановит

работу стеклоподъемников, не снимая систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-

ды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на "массу" происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ

провод к данному проводу.

6) ТЕМНО-СИНИЙ провод может быть также запрограммирован как "отрицательный выход для управ-

ления пейджером" (программируемая функция № 15). В этом случае он также уже более не управляться

при нажатии кнопки передатчика, вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться

на "массу" каждый раз при срабатывании системы.

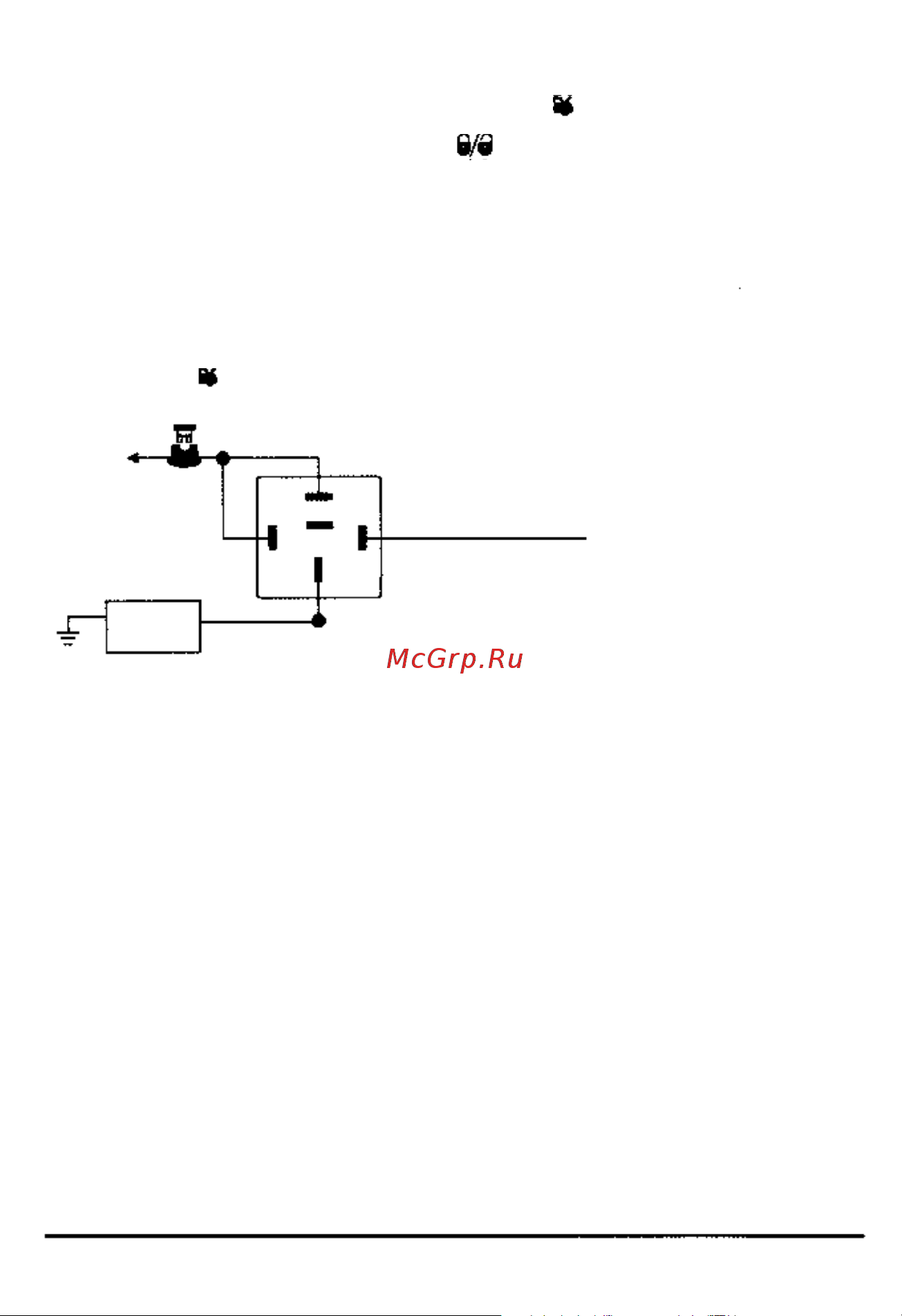

Подсоединение: Подсоедините

ТЕМНО-СИНИЙ провод к проводу

отрицательного триггера допол-

нительного пейджера. В том слу-

чае, если пейджер управляется

положительным триггером, ис-

пользуйте дополнительное реле,

как показано на схеме.

+12В

ТЕМНО-СИНИЙ (-)

ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ

Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом,

система определяет, находитесь ли Вы внутри или вне автомобиля

Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется на-

пряжение + 12В, когда ключ зажигания находится в положениях "ВКЛ." (ON) И "ЗАПУСК" (CRANK), и напря-

жение 0В, когда ключ зажигания находится в положениях "ВЫКЛ." (OFF) и "АСС".

ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЕЛТЫЙ

провод системы должен быть подключен к проводу, идущему от замка зажигания, между местом установки

дополнительного реле блокировки и катушкой зажигания.

ЗЕЛЕНЫЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

ЗЕЛЕНЫЙ/ЧЕРНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

СИНИ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

СИНИЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-

ТРОПРИВОДА

1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-

ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы

функции пассивной постановки на охрану.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
