Alligator M-500 [12/24] Старт

БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1А)

Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки сире-

ны.

Подсоединение: Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод системы к Красному проводу сирены. Подсоеди-

ните Черный провод массы сирены к "массе".

2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТОЯННОГО ТОКА

(2 х 7.5А МАКС.)

1. Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а

также при срабатывании системы, при включении режима "Паника" и при срабатывании режима "Anti-

HiJack" (если данная функция включена).

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-

биля.

2. Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-

биля вместо указателей поворота:

• Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2

БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-

мобиля.

• Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-

мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод системы с предохранителем

от КРАСНОГО провода системы и подсоедините КРАСНЫЙ провод к "массе". После этого переставьте

диоды, установленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ

провода системы непосредственно к цепям управления правых и левых габаритных огней автомобиля.

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-

ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора

автомобиля.

ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИ-

РОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного реле)

ОРАНЖЕВЫЙ провод замыкается на "массу" при включенном режиме охраны и служит для управления до-

полнительным нормально замкнутым реле блокировки стартера. Это отрицательный транзисторный слабо-

точный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для управления катуш-

кой реле.

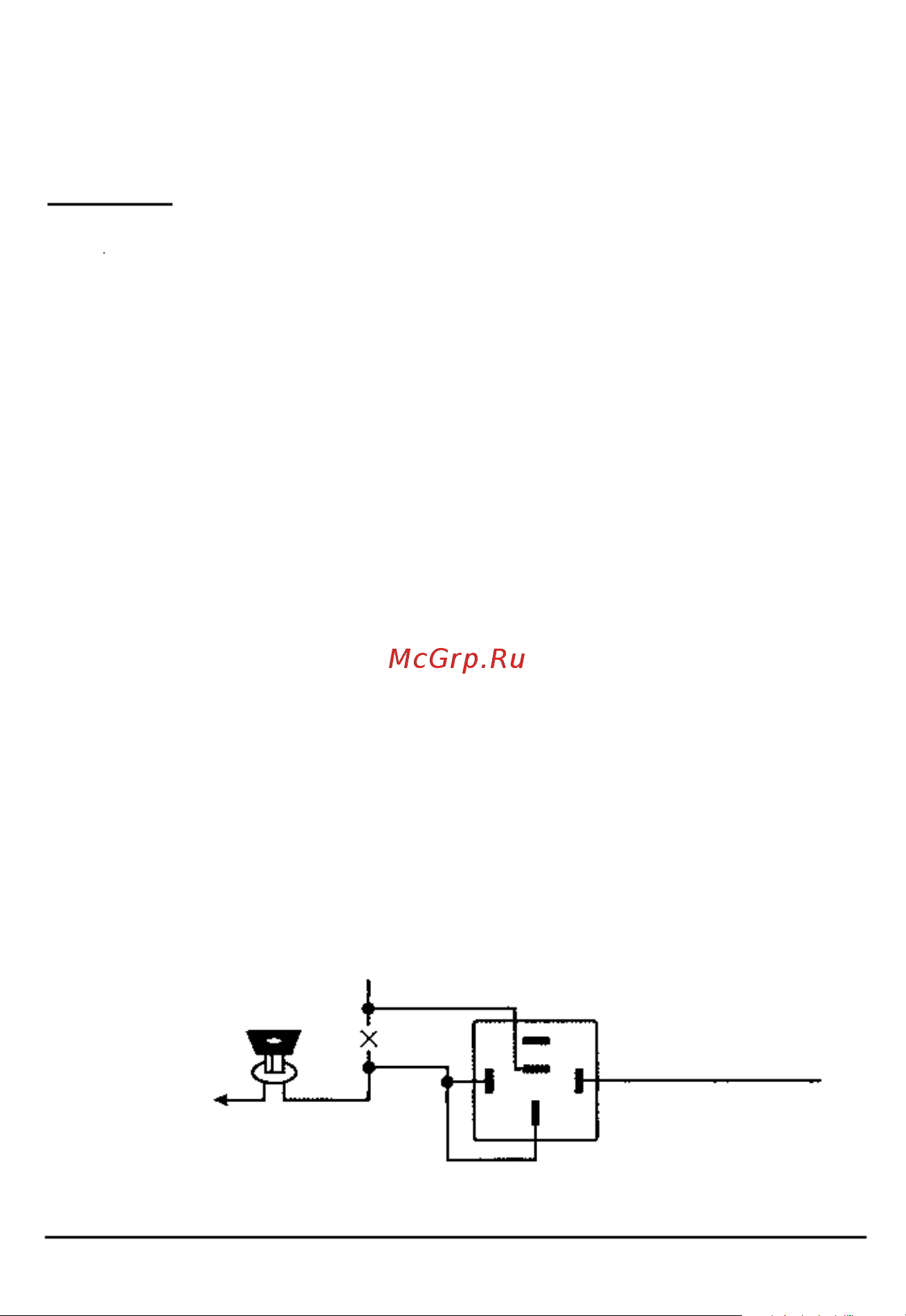

Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки

стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-

ние +12В, когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В,

когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-

соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-

дините другую часть провода к контакту № 87а реле как показано на схеме.

Ключ

зажигания

+12 В от

аккумулятора

дополнительное нормально

замкнутое реле блокировки

стартера

ОРАНЖЕВЫЙ ("-")

+12 В при ключе

зажигания в

положении

"Старт"

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

87а

разрезать

Стартер
