4) ТЕМНО-СИНИЙ провод может быть запрограммирован как "отрицательный выход для управления
внутрисалонным освещением автомобиля" (программируемая функция № 15). В этом случае данный
выход системы уже также более не будет управляться нажатием кнопки передатчика.
Вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться на "массу" на 30 секунд после сня-
тия системы с охраны и импульсно замыкаться на "массу" при срабатывании системы, обеспечивая вклю-
чение или мигание внутрисалонного освещения автомобиля.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 86 дополнительного ЗОА реле и под-
соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в со-
ответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.

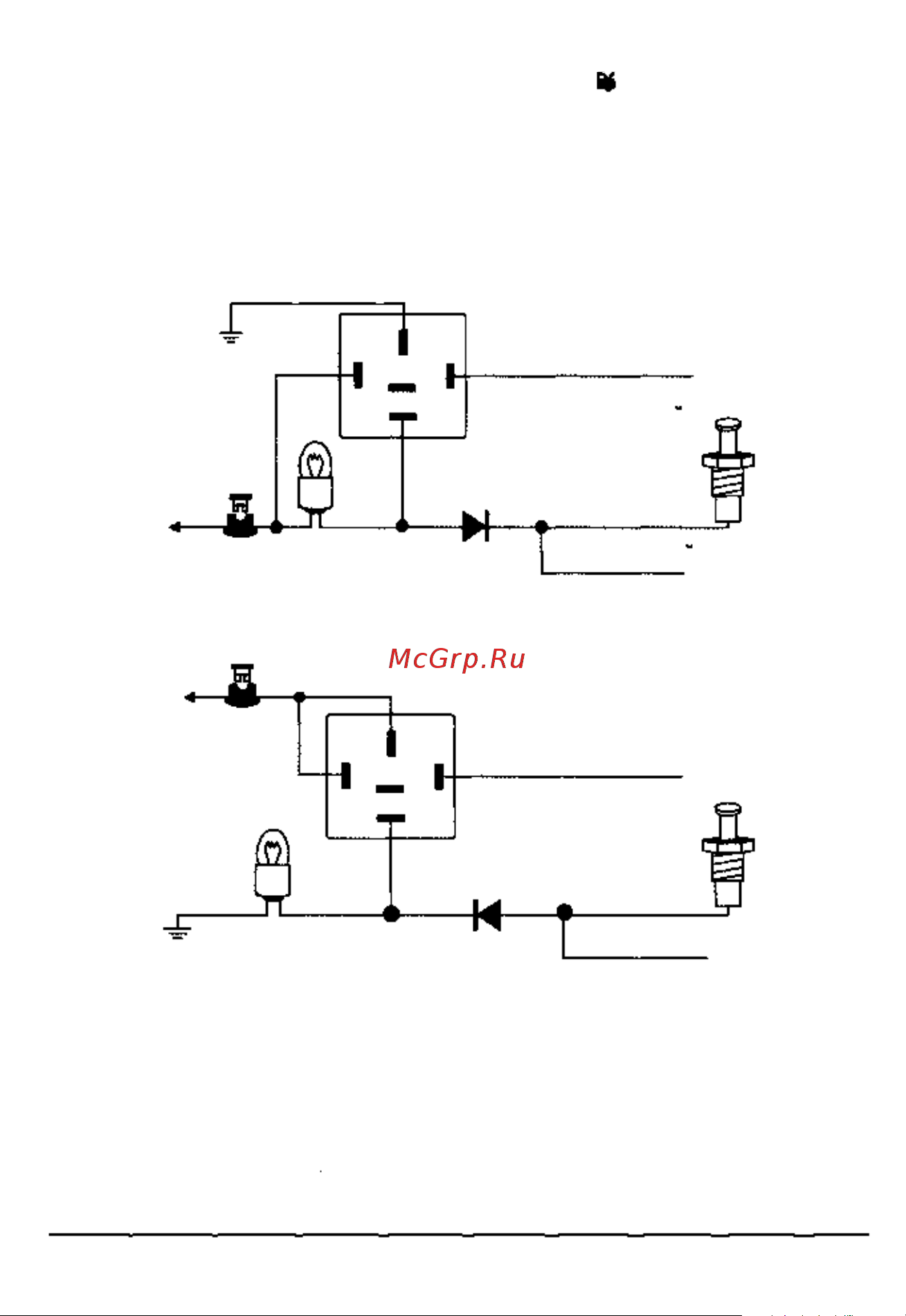

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
Концевой
выключатель
двери (-)
плафон освещения
салона
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
ТЕМНО-СИНИЙ (-)
Концевой
выключатель
двери (+)
плафон освещения
салона
Диод 1N5301 (5А)
ФИОЛЕТОВЫЙ
Примечание: Обратите внимание на то, что провод освещения салона и провод цепи концевого выключа-
теля двери не всегда являются одним и тем же проводом. Например, во многих последних моделях авто-
мобилей GM цепь освещения панели приборов выполнена Белым проводом, и этот провод не является
проводом цепи концевого выключателя двери (к которому должен подключаться КОРИЧНЕВЫЙ провод от-
рицательного триггера двери системы). Тем не менее, именно к данному Белому проводу рекомендуется
подсоединять ТЕМНО-СИНИЙ провод системы для управления освещением салона автомобиля. Мы реко-
мендуем использовать штатную цепь освещения салона автомобиля даже в том случае, если Вы не ис-
пользуете ее для подсоединения с цепью концевого выключателя двери.
ВНИМАНИЕ: В том случае, если Вы используете провод цепи концевого выключателя двери для управле-
ния внутрисалонным освещением автомобиля, обязательно установите диод для изолирования цепи
триггера двери от цепи управления внутрисалонным освещением. В противном случае не сможет правиль-
но работать функция автоматической повторной постановки системы в режим охраны.
ALLIGATOR М-500 "Инструкция по установке" rev. С © 2004 Saturn High-Tech, Inc. USA
