Alligator M-500 [13/24] Черному проводу

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-

ВЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера..

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА (ЗОА)

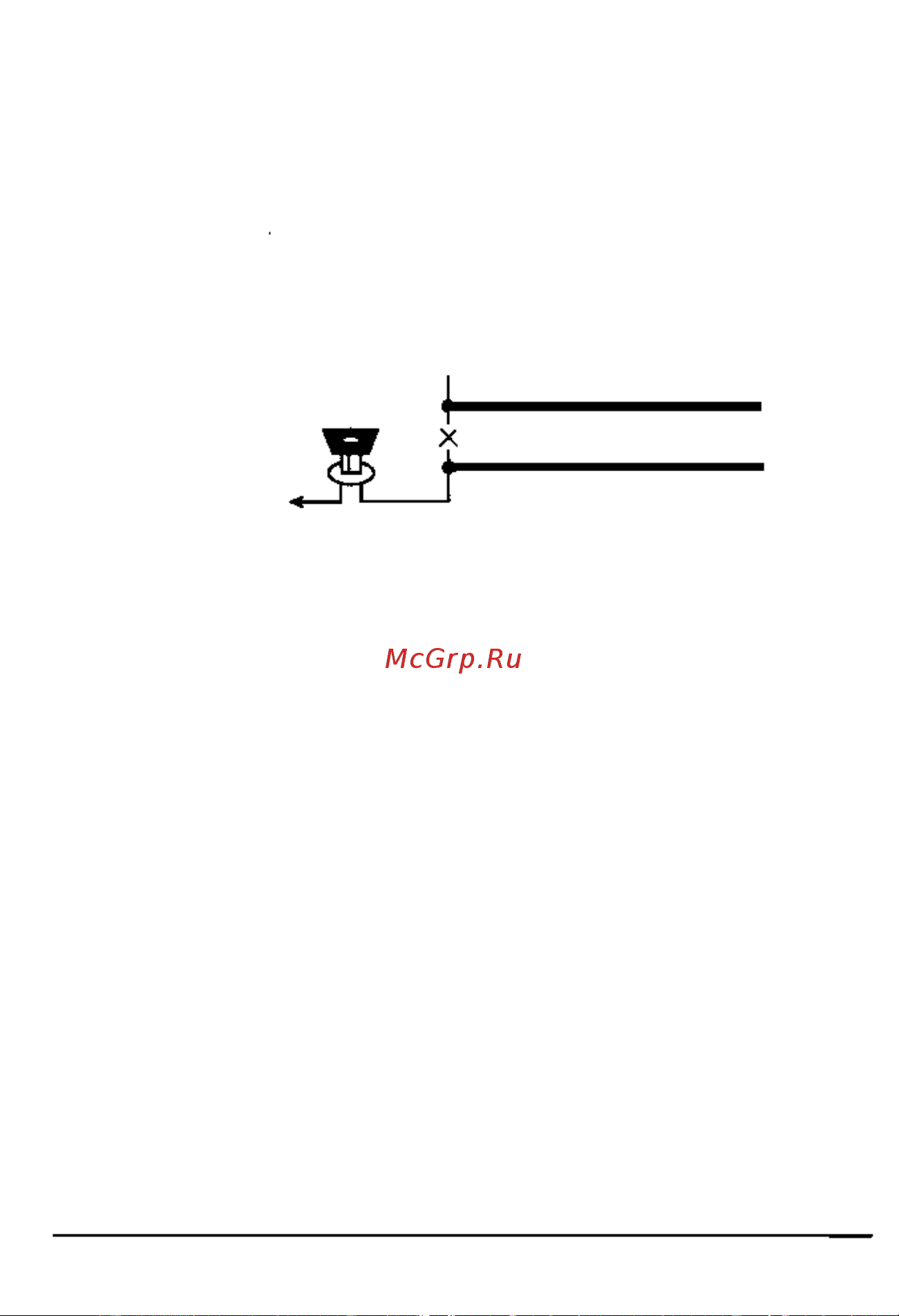

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗА-

ПУСК", и напряжение ОВ, когда ключ зажигания находится в положении "ВЫКЛ").

Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому ЧЕРНО-

МУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому

ЧЕРНОМУ проводу.

разрезать ЧЕРНЫЙ

+12 В от

аккумулятора +12 В при ключе

зажигания в

положении "Старт"

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

Стартер

Ключ

зажигания

ЧЕРНЫЙ
