Apeyron Electrics 04-14 Инструкция по установке и эксплуатации онлайн

Содержание

• Apeuron 1
• Встраиваемый контроллер rgb 1
• Для мультицветной светодиодной ленты 1
• 57 источник освещения входное напряжение 57 мощность от 0 60w 127 источник освещения входное на пряжение 127 мощность от 0 144 w 247 источник питания входное напряжение 247 мощность от 0 288w 2
• В целях обеспечения безопасности выключить питание перед началом установки в процессе установки не нажимайте ручку с большим усилием это может привести 2
• Внимание 2
• К поломке и царапинам панели 2
• Короткое нажатие включение или выключение света поворот ручки регулировка статического цвета по умолчанию 60 цветов в общей сложности короткое нажатие 2 раза поворот ручки регулировка яркости длинное нажатие 2 секунды поворот ручки смена режимов см таблицу 2
• Мощность источника питания должна больше чем мощность нагрузки примерно на 20 2
• Подключение 2
• При выборе блока питания обращайте внимание на 2
• Размеры установка панели контроллера 2
• Управление с помощью поворотной ручки 2

Похожие устройства

• Apeyron Electrics 04-15 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-18 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-19 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-20 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-21 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-22 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-25 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-27 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-30 Инструкция по установке и эксплуатации
• Comet CPS 50E Инструкция по эксплуатации
• Comet CPS 50E Деталировка
• Comet CPS 50E Каталог
• Comet CPS 50E Брошюра
• Comet CPS 50B Инструкция по эксплуатации
• Comet CPS 50B Брошюра
• Comet CPS 50B Каталог
• Comet CPS 50B Деталировка
• Comet CPS 50BY Инструкция по эксплуатации
• Comet CPS 50BY Брошюра
• Comet CPS 50BY Каталог

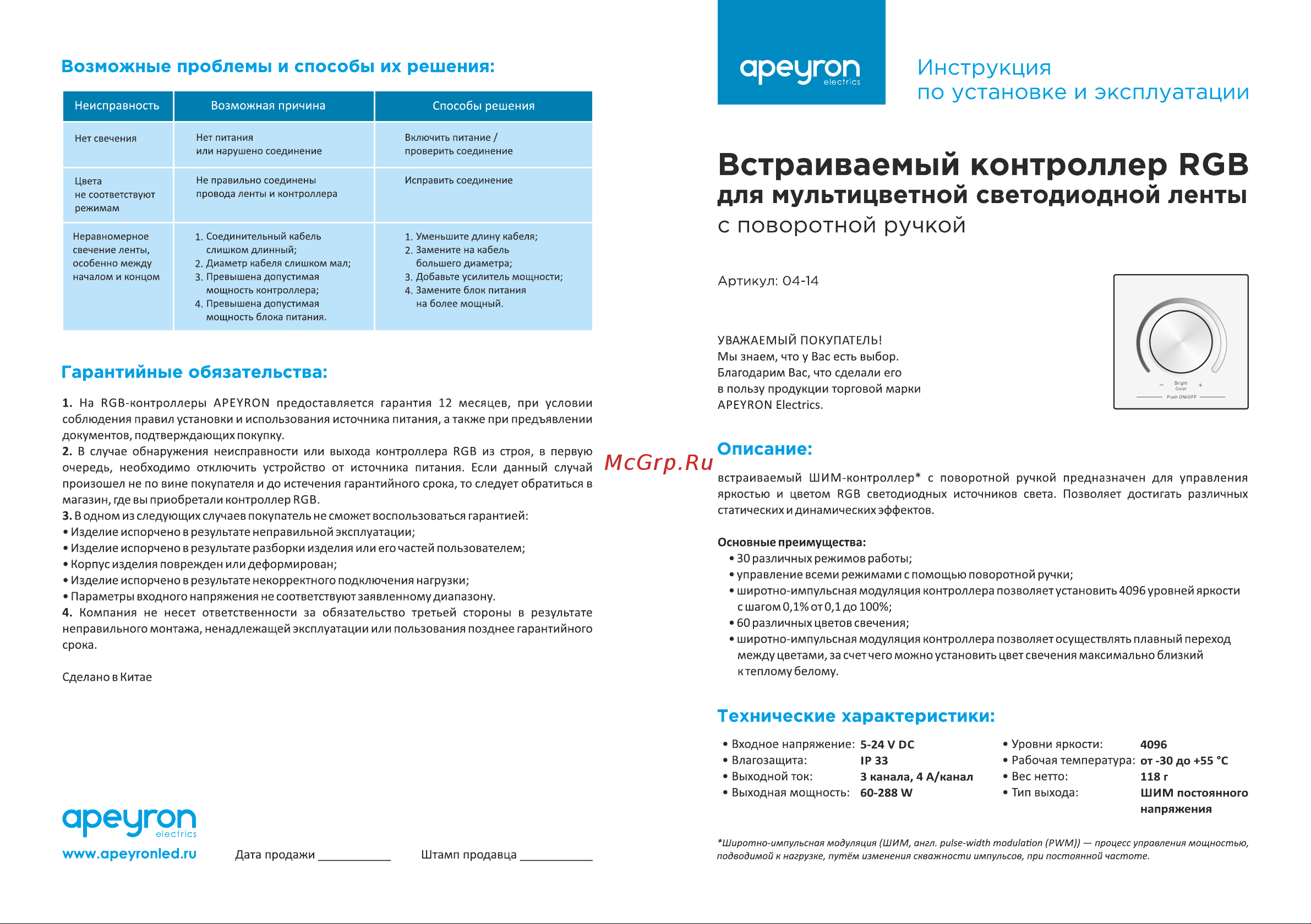

apeuron Возможные проблемы и способы их решения I 1 Неисправность 1 Возможная причина Нет питания 1 Способы решения или нарушено соединение Включить питание проверить соединение Цвета Не правильно соединены Исправить соединение не соответствуют режимам провода ленты и контроллера Неравномерное свечение ленты 1 Соединительный кабель слишком длинный 2 Диаметр кабеля слишком мал Нет свечения особенно между началом и концом 3 Превышена допустимая мощность контроллера 4 Превышена допустимая мощность блока питания J 1 Уменьшите длину кабеля 2 Замените на кабель большего диаметра 3 Добавьте усилитель мощности 4 Замените блок питания на более мощный Гарантийные обязательства 1 На RGB контроллеры APEYRON предоставляется гарантия 12 месяцев при условии соблюдения правил установки и использования источника питания а также при предъявлении документов подтверждающих покупку 2 В случае обнаружения неисправности или выхода контроллера RGB из строя в первую очередь необходимо отключить устройство от источника питания Если данный случай произошел не по вине покупателя и до истечения гарантийного срока то следует обратиться в магазин где вы приобретали контроллер RGB 3 В одном из следующих случаев покупатель не сможет воспользоваться гарантией Изделие испорчено в результате неправильной эксплуатации Изделие испорчено в результате разборки изделия или его частей пользователем Корпус изделия поврежден или деформирован Изделие испорчено в результате некорректного подключения нагрузки Параметры входного напряжения несоответствуютзаявленномудиапазону 4 Компания не несет ответственности за обязательство третьей стороны в результате неправильного монтажа ненадлежащей эксплуатации или пользования позднее гарантийного срока Сделано в Китае Инструкция по установке и эксплуатации electrics Встраиваемый контроллер RGB для мультицветной светодиодной ленты с поворотной ручкой Артикул 04 14 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Мы знаем что у Вас есть выбор Благодарим Вас что сделали его в пользу продукции торговой марки APEYRON Electrics Описание встраиваемый ШИМ контроллер с поворотной ручкой предназначен для управления яркостью и цветом RGB светодиодных источников света Позволяет достигать различных статических и динамических эффектов Основные преимущества 30 различных режимов работы управление всеми режимами с помощью поворотной ручки широтно импульсная модуляция контроллера позволяет установить 4096 уровней яркости с ш а гом 0 1 от 0 1 до 100 60 различных цветовсвечения широтно импульсная модуляция контроллера позволяет осуществлять плавный переход между цветами за счет чего можно установить цвет свечения максимально близкий ктеплому белому Технические характеристики Входное напряжение Влагозащита Выходной ток Выходная мощность apeuron 8 5 24 V DC IP33 3 канала 4 А канал 60 288 W Уровни яркости 4096 Рабочая температура от 30 до 55 C Вес нетто 118 г Тип выхода ШИМпостоянного напряжения electrics www apeyronled ru Дата продажи Штамп пр ода в ца Широтно импульсная модуляция ШИМ англ pulse width modulation PWM процесс управления мощностью подводимой к нагрузке путём изменения скважности импульсов при постоянной частоте
