Apeyron Electrics 04-14 [2/2] Управление с помощью поворотной ручки

Содержание

• Apeuron 1
• Встраиваемый контроллер rgb 1
• Для мультицветной светодиодной ленты 1
• 57 источник освещения входное напряжение 57 мощность от 0 60w 127 источник освещения входное на пряжение 127 мощность от 0 144 w 247 источник питания входное напряжение 247 мощность от 0 288w 2
• В целях обеспечения безопасности выключить питание перед началом установки в процессе установки не нажимайте ручку с большим усилием это может привести 2
• Внимание 2
• К поломке и царапинам панели 2
• Короткое нажатие включение или выключение света поворот ручки регулировка статического цвета по умолчанию 60 цветов в общей сложности короткое нажатие 2 раза поворот ручки регулировка яркости длинное нажатие 2 секунды поворот ручки смена режимов см таблицу 2
• Мощность источника питания должна больше чем мощность нагрузки примерно на 20 2
• Подключение 2
• При выборе блока питания обращайте внимание на 2
• Размеры установка панели контроллера 2
• Управление с помощью поворотной ручки 2

Похожие устройства

• Apeyron Electrics 04-15 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-18 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-19 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-20 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-21 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-22 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-25 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-27 Инструкция по установке и эксплуатации
• Apeyron Electrics 04-30 Инструкция по установке и эксплуатации
• Comet CPS 50E Инструкция по эксплуатации
• Comet CPS 50E Деталировка
• Comet CPS 50E Каталог
• Comet CPS 50E Брошюра
• Comet CPS 50B Инструкция по эксплуатации
• Comet CPS 50B Брошюра
• Comet CPS 50B Каталог
• Comet CPS 50B Деталировка
• Comet CPS 50BY Инструкция по эксплуатации
• Comet CPS 50BY Брошюра
• Comet CPS 50BY Каталог

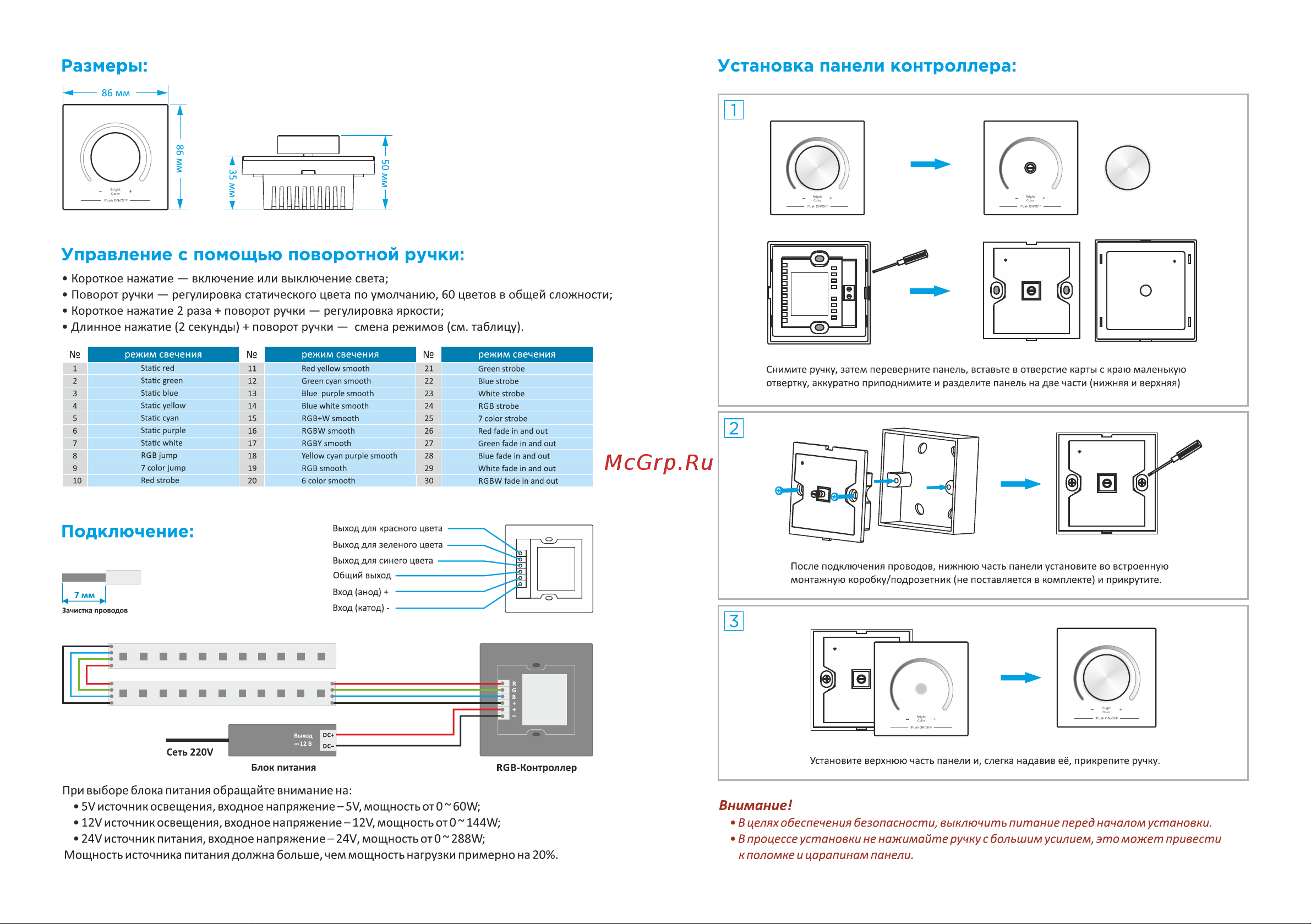

Размеры Установка панели контроллера 86 мм Управление с помощью поворотной ручки Короткое нажатие включение или выключение света Поворот ручки регулировка статического цвета по умолчанию 60 цветов в общей сложности Короткое нажатие 2 раза поворот ручки регулировка яркости Длинное нажатие 2 секунды поворот ручки смена режимов см таблицу Д 1 2 3 4 5 6 8 9 10 режим свечения Static red Static green Static blue Static yellow Static cyan Static purple Static white RGB jump 7 color jump Red strobe режим свечения режим свечения 11 12 13 14 IS 16 17 18 19 20 Red yellow smooth Green cyan smooth Blue purple smooth Blue white smooth RGB W smooth RGBW smooth RGBY smooth Yellow cyan purple smooth RGB smooth 6 color smooth 21 22 23 24 25 26 27 28 29 30 Green strobe Blue strobe White strobe RG В strobe 7 color strobe Red fade in and out Green fade in and out Blue fade in and out White fade in and out RGBW fade in and out Подключение 1 Снимите ручку затем переверните панель вставьте в отверстие карты с краю маленькую отвертку аккуратно приподнимите и разделите панель на две части нижняя и верхняя Выход для красного цвета Выход для зеленого цвета Выход для синего цвета После подключения проводов нижнюю часть панели установите во встроенную монтажную коробку подрозетник не поставляется в комплекте и прикрутите Общий выход Вход анод Вход катод Блок питания Установите верхнюю часть панели и слегка надавив её прикрепите ручку RGB Контроллер При выборе блока питания обращайте внимание на 57 источник освещения входное напряжение 57 мощность от 0 60W 127 источник освещения входное на пряжение 127 мощность от 0 144 W 247 источник питания входное напряжение 247 мощность от 0 288W Мощность источника питания должна больше чем мощность нагрузки примерно на 20 Внимание В целях обеспечения безопасности выключить питание перед началом установки В процессе установки не нажимайте ручку с большим усилием это может привести к поломке и царапинам панели
