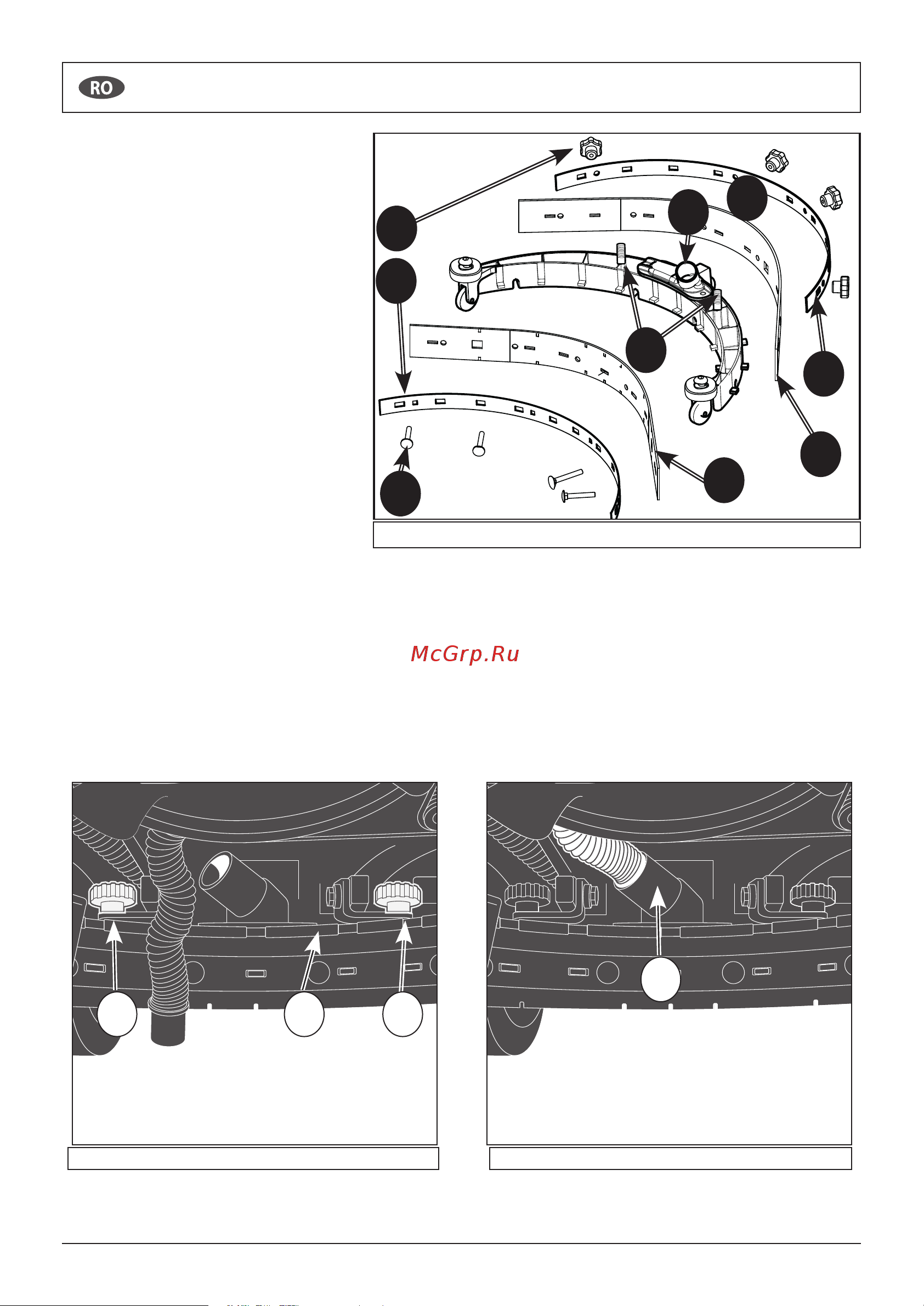

7.5 MONTAREA RACLETEI

Amplasaţi cei doi pini de fixare ai racletei

(Fotografie 23 - A) în interiorul găurilor

din suportul racletei (Fotografie 22 - A).

Înşurubaţi butoanele rotative (Fotografie

22 - B) pentru a fixa racleta de suport

(Fotografie 22 - A). Conectaţi furtunul

de aspiraţie de la maşină la conducta de

cuplare de aspiraţie de pe corpul racletei

(Fotografie 23 - B).

7.6 DEMONTAREA RACLETEI

Decuplaţi furtunul de aspiraţie de la con-

ducta de conectare de pe corpul racletei

(Fotografie 23 - B).

Deşurubaţi cele două butoane rotative

(Fotografie 22 - B) care fixează racleta de

suportul său şi împingeţi racleta în jos

pentru a o elibera.

7 - INFORMAŢII REFERITOARE LA EXPLOATARE

306

Fotografie 22 bis

A) Buton rotativ de fixare a racletei

B) Suport metalic pentru lamele din cauciuc

C) Şuruburi de fixare

D) Lama din cauciuc din spate

E) Pin de fixare al racletei

F) Conductă de cuplare a furtunului de aspiraţie

Fotografie 22

Fotografie 23

A) Suportul racletei

B) Butoanele rotative de fixare ale racletei

B) Conductă de cuplare a furtunului de aspiraţie

B A

G) Suport metalic pentru lamele din cauciuc

H) Lama din cauciuc din faţă
